2025年汇流箱工作原理VIP免费

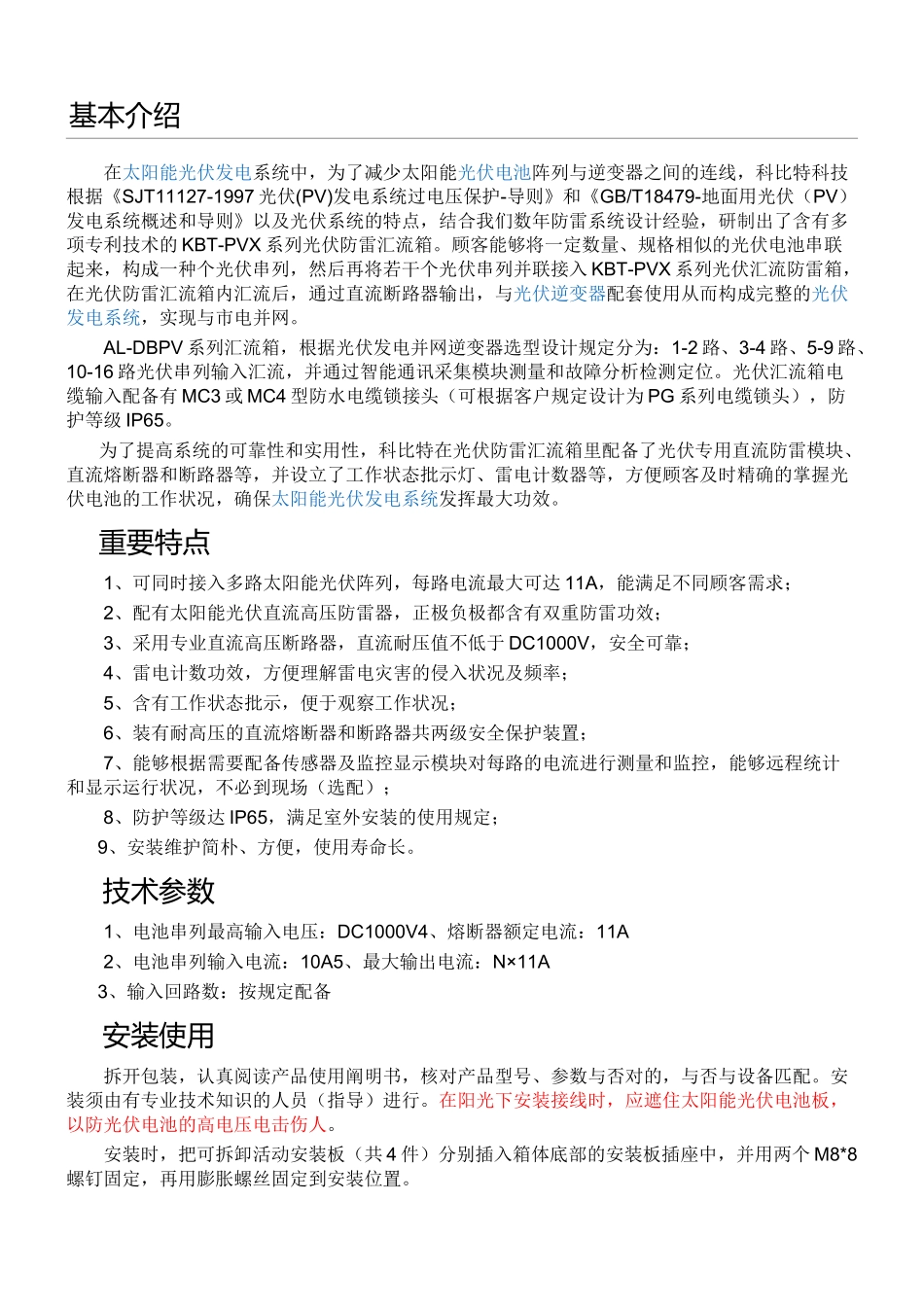

2025年汇流箱工作原理_第1页
1/2

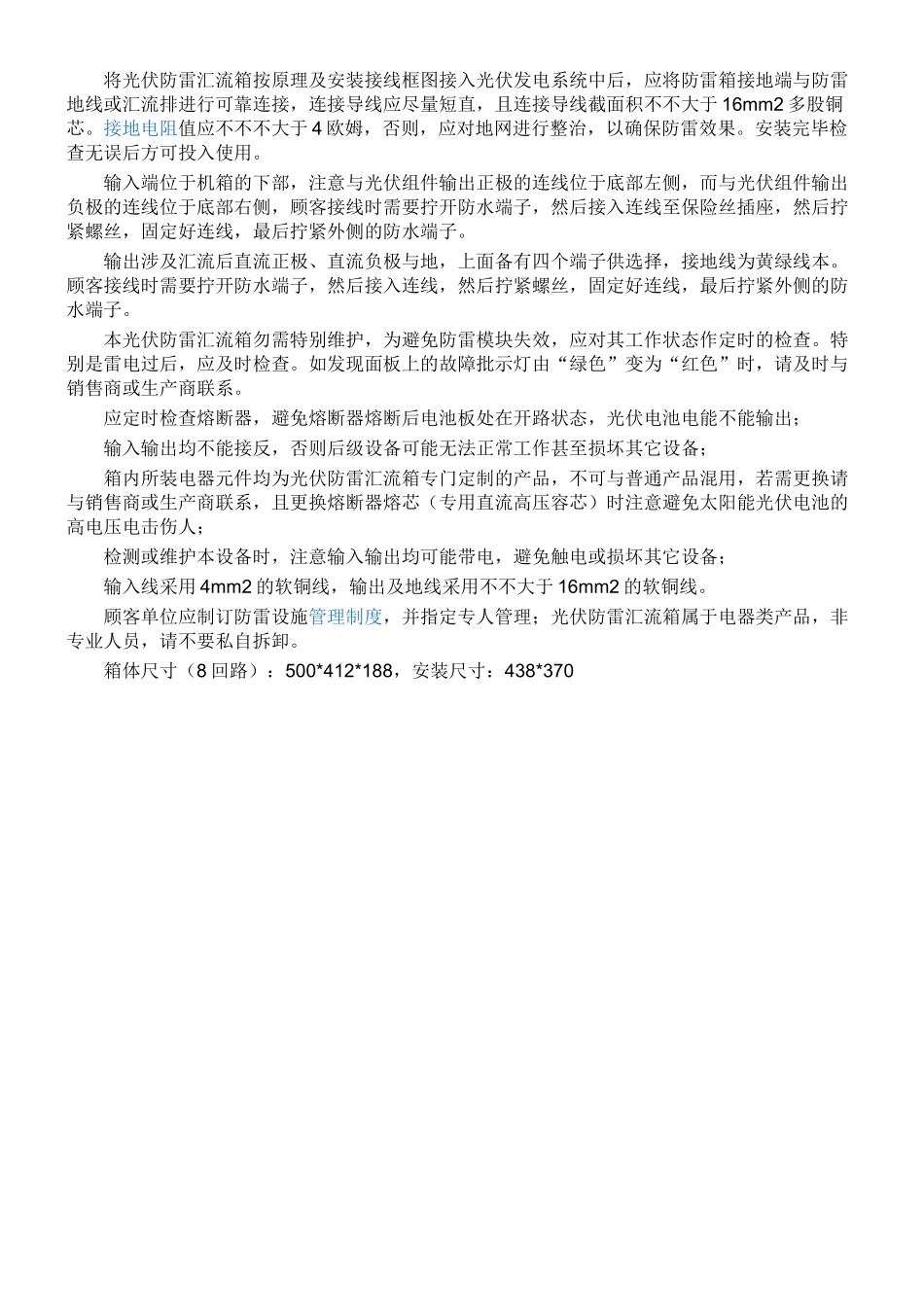

2025年汇流箱工作原理_第2页
2/2
基本介绍 在太阳能光伏发电系统中,为了减少太阳能光伏电池阵列与逆变器之间的连线,科比特科技根据《SJT11127-1997 光伏(PV)发电系统过电压保护-导则》和《GB/T18479-地面用光伏(PV)发电系统概述和导则》以及光伏系统的特点,结合我们数年防雷系统设计经验,研制出了含有多项专利技术的 KBT-PVX 系列光伏防雷汇流箱。顾客能够将一定数量、规格相似的光伏电池串联起来,构成一种个光伏串列,然后再将若干个光伏串列并联接入 KBT-PVX 系列光伏汇流防雷箱,在光伏防雷汇流箱内汇流后,通过直流断路器输出,与光伏逆变器配套使用从而构成完整的光伏发电系统,实现与市电并网。 AL-DBPV 系列汇流箱,根据光伏发电并网逆变器选型设计规定分为:1-2 路、3-4 路、5-9 路、10-16 路光伏串列输入汇流,并通过智能通讯采集模块测量和故障分析检测定位。光伏汇流箱电缆输入配备有 MC3 或 MC4 型防水电缆锁接头(可根据客户规定设计为 PG 系列电缆锁头),防护等级 IP65。为了提高系统的可靠性和实用性,科比特在光伏防雷汇流箱里配备了光伏专用直流防雷模块、直流熔断器和断路器等,并设立了工作状态批示灯、雷电计数器等,方便顾客及时精确的掌握光伏电池的工作状况,确保太阳能光伏发电系统发挥最大功效。重要特点 1、可同时接入多路太阳能光伏阵列,每路电流最大可达 11A,能满足不同顾客需求; 2、配有太阳能光伏直流高压防雷器,正极负极都含有双重防雷功效; 3、采用专业直流高压断路器,直流耐压值不低于 DC1000V,安全可靠; 4、雷电计数功效,方便理解雷电灾害的侵入状况及频率; 5、含有工作状态批示,便于观察工作状况; 6、装有耐高压的直流熔断器和断路器共两级安全保护装置; 7、能够根据需要配备传感器及监控显示模块对每路的电流进行测量和监控,能够远程统计和显示运行状况,不必到现场(选配); 8、防护等级达 IP65,满足室外安装的使用规定;9、安装维护简朴、方便,使用寿命长。 技术参数 1、电池串列最高输入电压:DC1000V4、熔断器额定电流:11A 2、电池串列输入电流:10A5、最大输出电流:N×11A3、输入回路数:按规定配备 安装使用 拆开包装,认真阅读产品使用阐明书,核对产品型号、参数与否对的,与否与设备匹配。安装须由有专业技术知识的人员(指导)进行。在阳光下安装接线时,应遮住太阳能光伏电池板,以防光伏电池的高电压电击伤人。 安装时,把可拆卸活动安装板(共 4 件)分别插入...
