2025年灯杆基础施工方法VIP免费

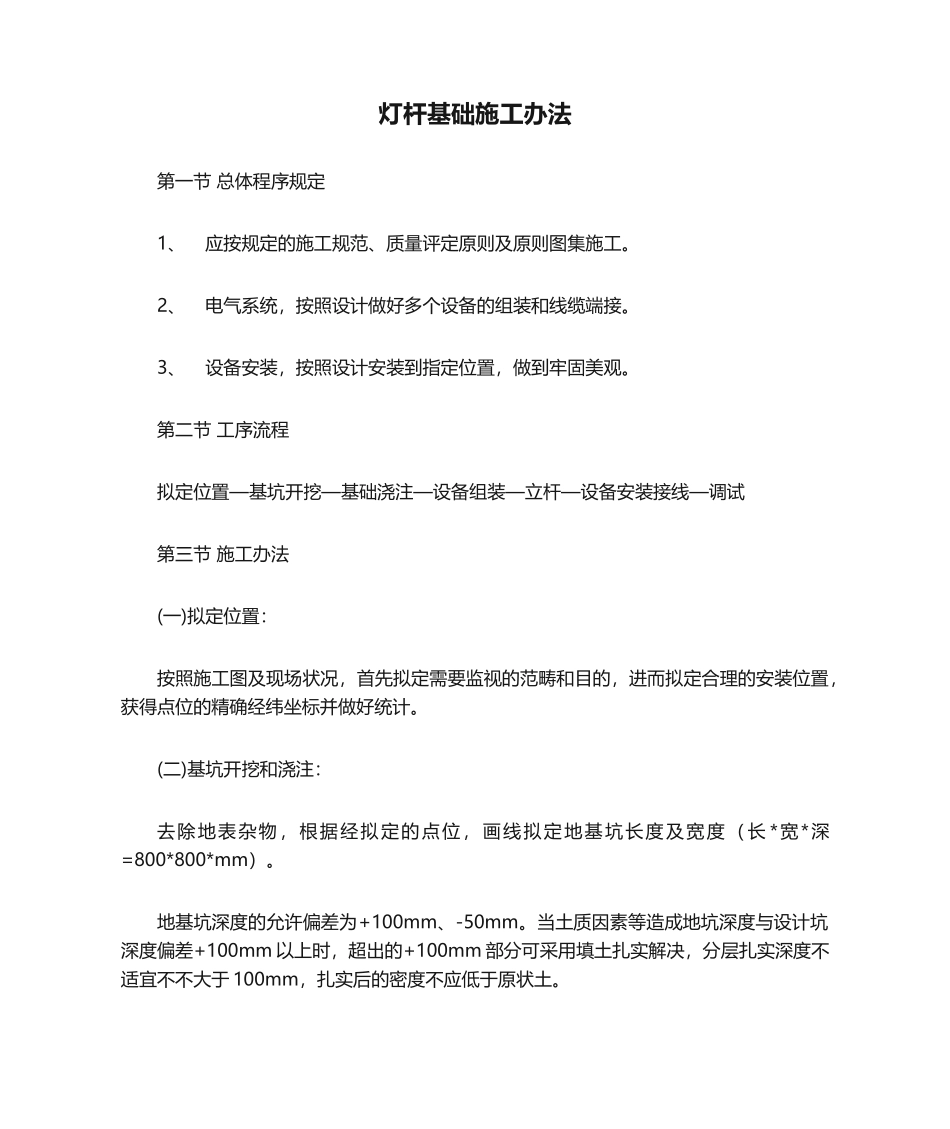

灯杆基础施工办法第一节 总体程序规定1、应按规定的施工规范、质量评定原则及原则图集施工。2、电气系统，按照设计做好多个设备的组装和线缆端接。3、设备安装，按照设计安装到指定位置，做到牢固美观。第二节 工序流程拟定位置—基坑开挖—基础浇注—设备组装—立杆—设备安装接线—调试第三节 施工办法(一)拟定位置：按照施工图及现场状况，首先拟定需要监视的范畴和目的，进而拟定合理的安装位置，获得点位的精确经纬坐标并做好统计。(二)基坑开挖和浇注：去除地表杂物，根据经拟定的点位，画线拟定地基坑长度及宽度（长 *宽*深=800*800*mm）。地基坑深度的允许偏差为+100mm、-50mm。当土质因素等造成地坑深度与设计坑深度偏差+100mm 以上时，超出的+100mm 部分可采用填土扎实解决，分层扎实深度不适宜不不大于 100mm，扎实后的密度不应低于原状土。如果地坑处在软土或沙土带，则应视实际状况加深基坑，加深的部分在持力层之上用5-10 碎石填充。如果地坑渗水状况明显，则使用道桥水泥配备混凝土，以确保在含水量超标的环境下快速凝固。地坑底部铺一层厚度为 200mm 的石子水泥混合干料并扎实。石子不得含有有机杂质，使用前应过筛。向上铺一层厚度为 300mm 的石子、水泥和砂子的混合干料。每层干料上均匀泼洒浓盐水，以减少杆体对地电阻值，达成有效接地。当干料层达成设计规定（500mm）时，于适宜位置放入高度为 500mm 金属地笼，然后填充 C30 强度的混凝土（配合比为：0.38:1:1.11:2.72）。此时在填充混凝土时，要确保地笼垂直于水平面。混凝土填充到适宜位置时，放入高度为 1100mm 的金属预埋件，此预埋件由 6 根直径 20mm 钢筋焊接而成，能够确保任何一种方向最少有 2 个受力点，确保了灯杆的稳定。预埋件与地笼交叉用铁丝捆扎牢固。预埋件顶部的螺丝应确保与地面垂直。预埋件顶部的螺丝带灯杆安装完毕后，表面涂抹黄油再用保鲜膜包裹。混凝土搅拌均匀后填入地坑中，每填充 200mm～250mm 扎实一次，确保填充结实。制作好的地基应有必要的成品保护，避免被意外破坏或者雨淋损坏。(三)接地：灯杆顶部的避雷针用线径 RV16mm 铜缆连接到下端的接地排上，铜缆在灯杆内部pvc 穿线管内敷设。接地导体采用高度为 mm 的三角型钢材，将其置入地表下 1000mm 深度，导体的上端与导线连接处涂抹防水泥后外裹防水布，导线用铜线鼻子与接地排连接。
