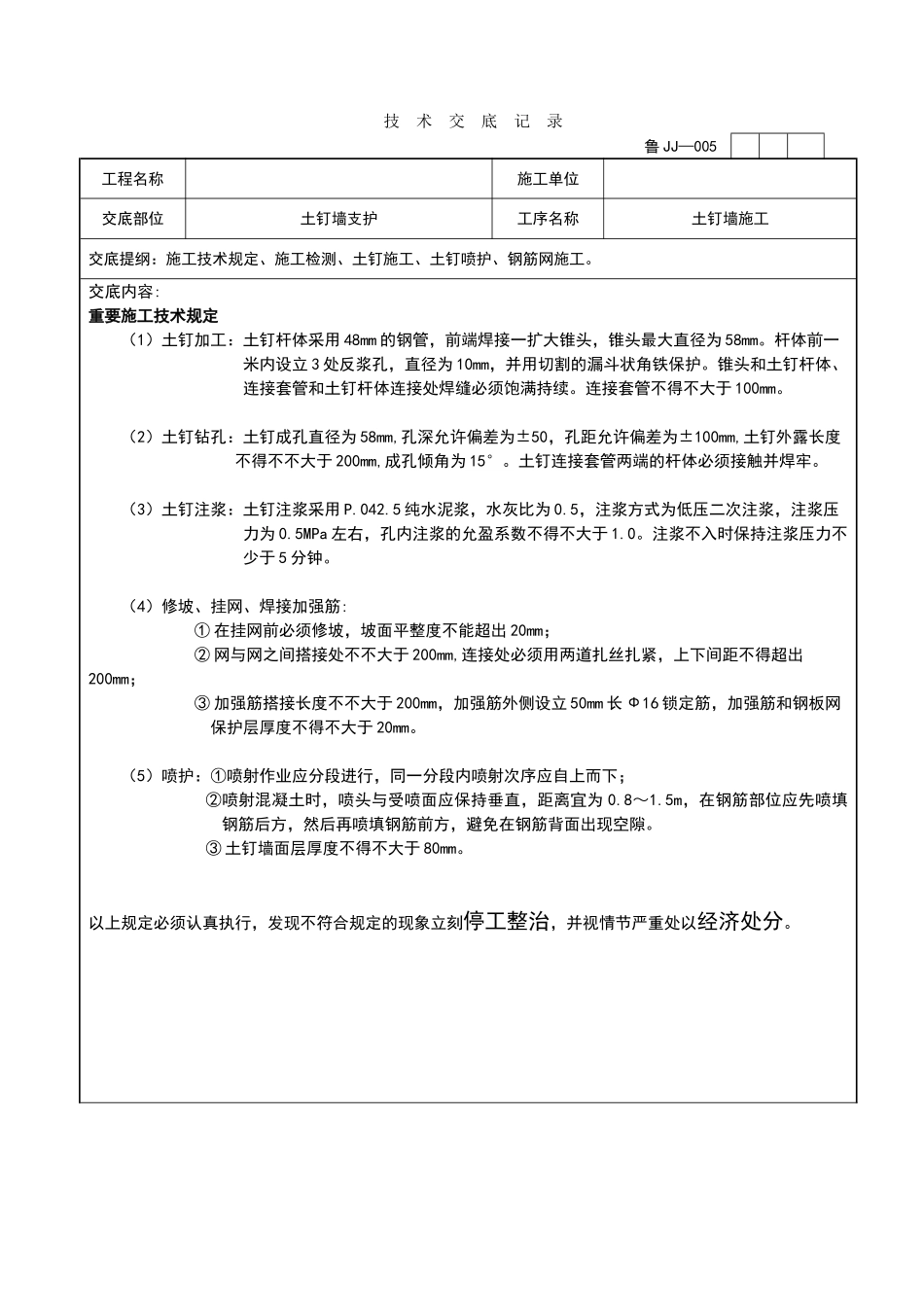

技 术 交 底 记 录 工程名称 施工单位 交底部位土钉墙支护工序名称土钉墙施工交底提纲：施工技术规定、施工检测、土钉施工、土钉喷护、钢筋网施工。交底内容:重要施工技术规定（1）土钉加工：土钉杆体采用 48mm 的钢管，前端焊接一扩大锥头，锥头最大直径为 58mm。杆体前一米内设立 3 处反浆孔，直径为 10mm，并用切割的漏斗状角铁保护。锥头和土钉杆体、连接套管和土钉杆体连接处焊缝必须饱满持续。连接套管不得不大于 100mm。（2）土钉钻孔：土钉成孔直径为 58mm,孔深允许偏差为±50，孔距允许偏差为±100mm,土钉外露长度不得不不大于 200mm,成孔倾角为 15°。土钉连接套管两端的杆体必须接触并焊牢。（3）土钉注浆：土钉注浆采用 P.042.5 纯水泥浆，水灰比为 0.5，注浆方式为低压二次注浆，注浆压力为 0.5MPa 左右，孔内注浆的允盈系数不得不大于 1.0。注浆不入时保持注浆压力不少于 5 分钟。（4）修坡、挂网、焊接加强筋:① 在挂网前必须修坡，坡面平整度不能超出 20mm；② 网与网之间搭接处不不大于 200mm,连接处必须用两道扎丝扎紧，上下间距不得超出200mm；③ 加强筋搭接长度不不大于 200mm，加强筋外侧设立 50mm 长 Ф16 锁定筋，加强筋和钢板网保护层厚度不得不大于 20mm。（5）喷护：①喷射作业应分段进行，同一分段内喷射次序应自上而下；②喷射混凝土时，喷头与受喷面应保持垂直，距离宜为 0.8～1.5m，在钢筋部位应先喷填钢筋后方，然后再喷填钢筋前方，避免在钢筋背面出现空隙。③ 土钉墙面层厚度不得不大于 80mm。以上规定必须认真执行，发现不符合规定的现象立刻停工整治，并视情节严重处以经济处分。鲁 JJ—005交底人接受人注：本统计一式两份，一份交底单位存，一份接受交底单位存。
