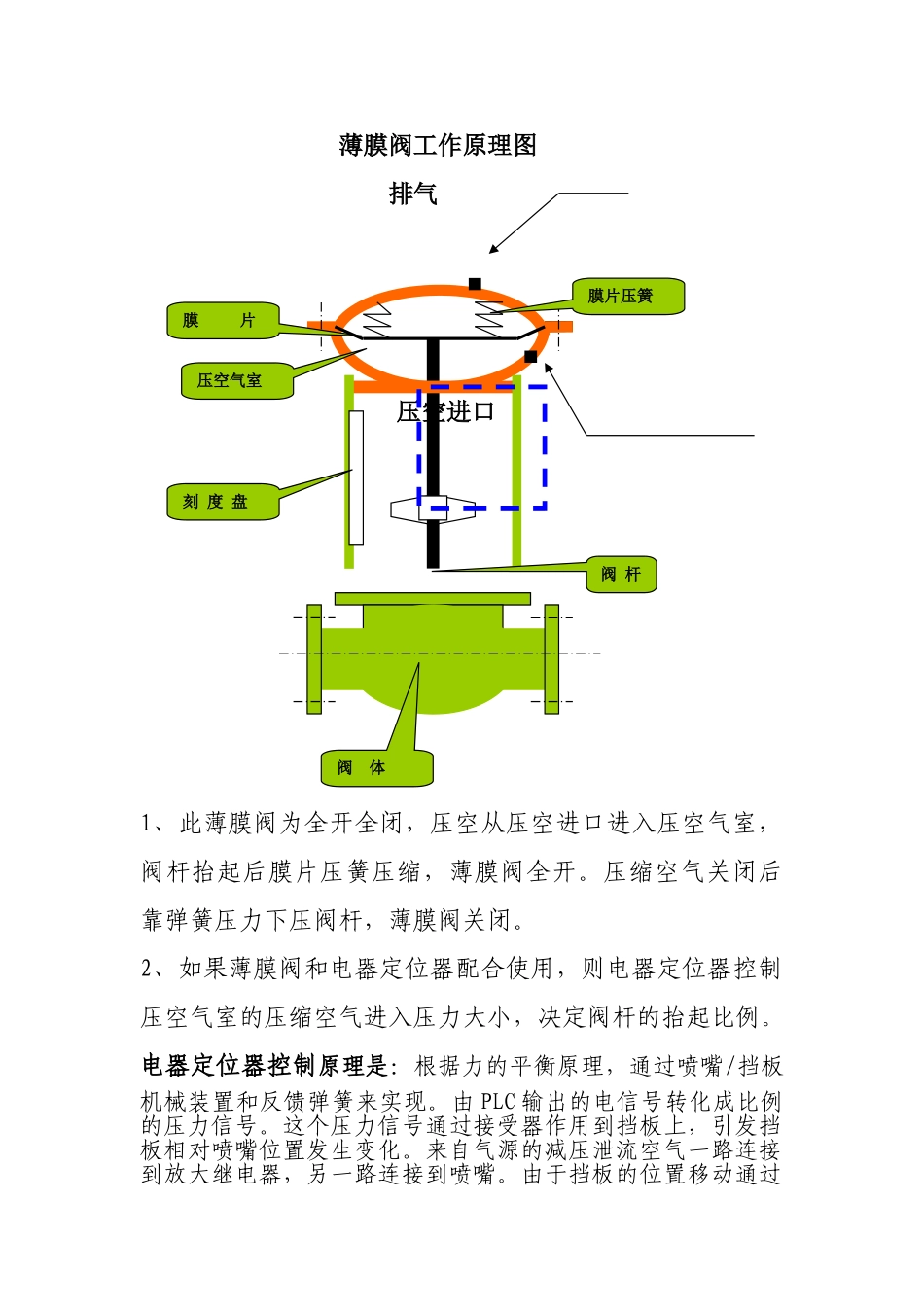

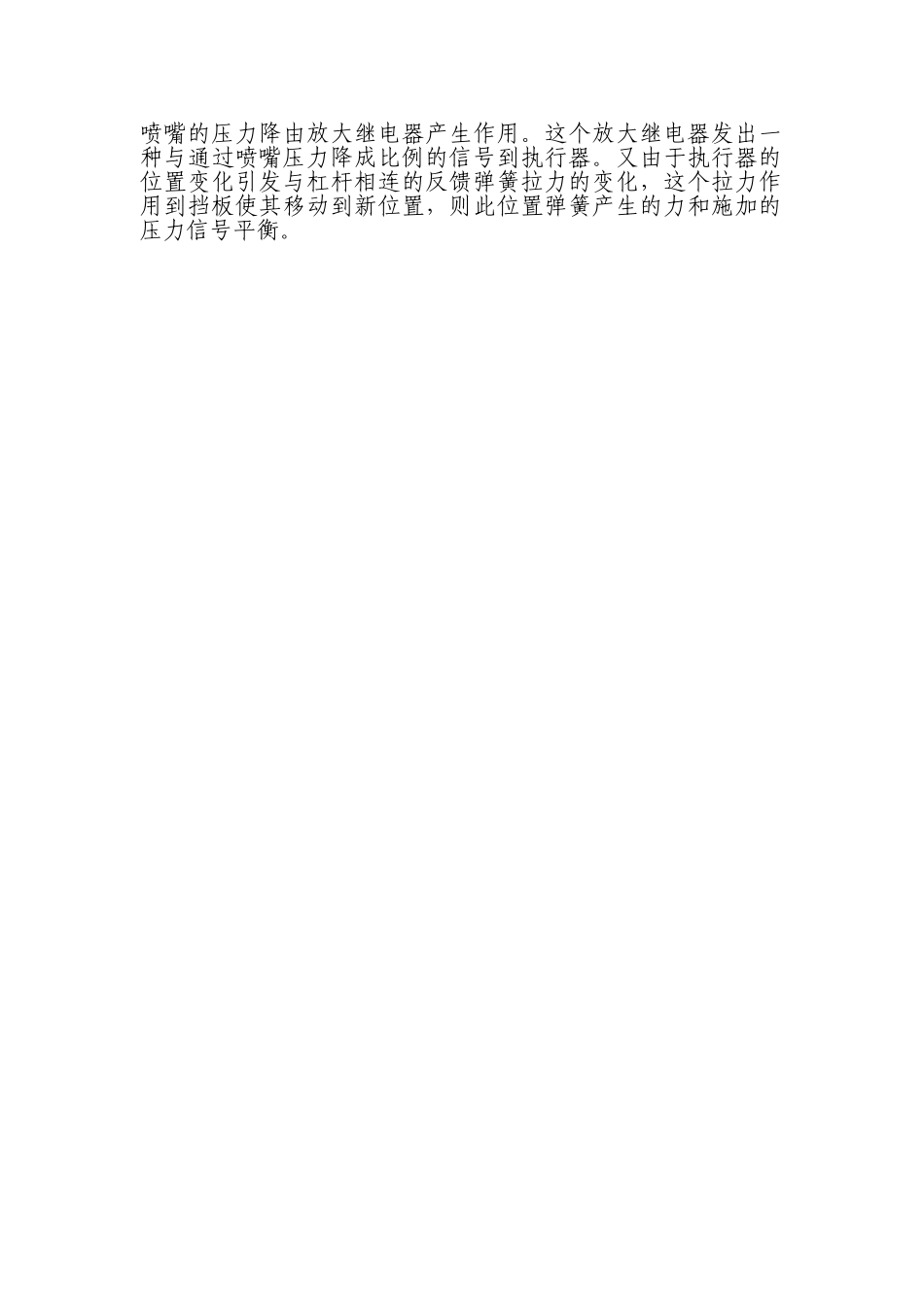

薄膜阀工作原理图 排气 压空进口1、此薄膜阀为全开全闭,压空从压空进口进入压空气室,阀杆抬起后膜片压簧压缩,薄膜阀全开。压缩空气关闭后靠弹簧压力下压阀杆,薄膜阀关闭。2、如果薄膜阀和电器定位器配合使用,则电器定位器控制压空气室的压缩空气进入压力大小,决定阀杆的抬起比例。电器定位器控制原理是:根据力的平衡原理,通过喷嘴/挡板机械装置和反馈弹簧来实现。由 PLC 输出的电信号转化成比例的压力信号。这个压力信号通过接受器作用到挡板上,引发挡板相对喷嘴位置发生变化。来自气源的减压泄流空气一路连接到放大继电器,另一路连接到喷嘴。由于挡板的位置移动通过压空气室膜 片膜片压簧阀 杆刻 度 盘阀 体喷嘴的压力降由放大继电器产生作用。这个放大继电器发出一种与通过喷嘴压力降成比例的信号到执行器。又由于执行器的位置变化引发与杠杆相连的反馈弹簧拉力的变化,这个拉力作用到挡板使其移动到新位置,则此位置弹簧产生的力和施加的压力信号平衡。
