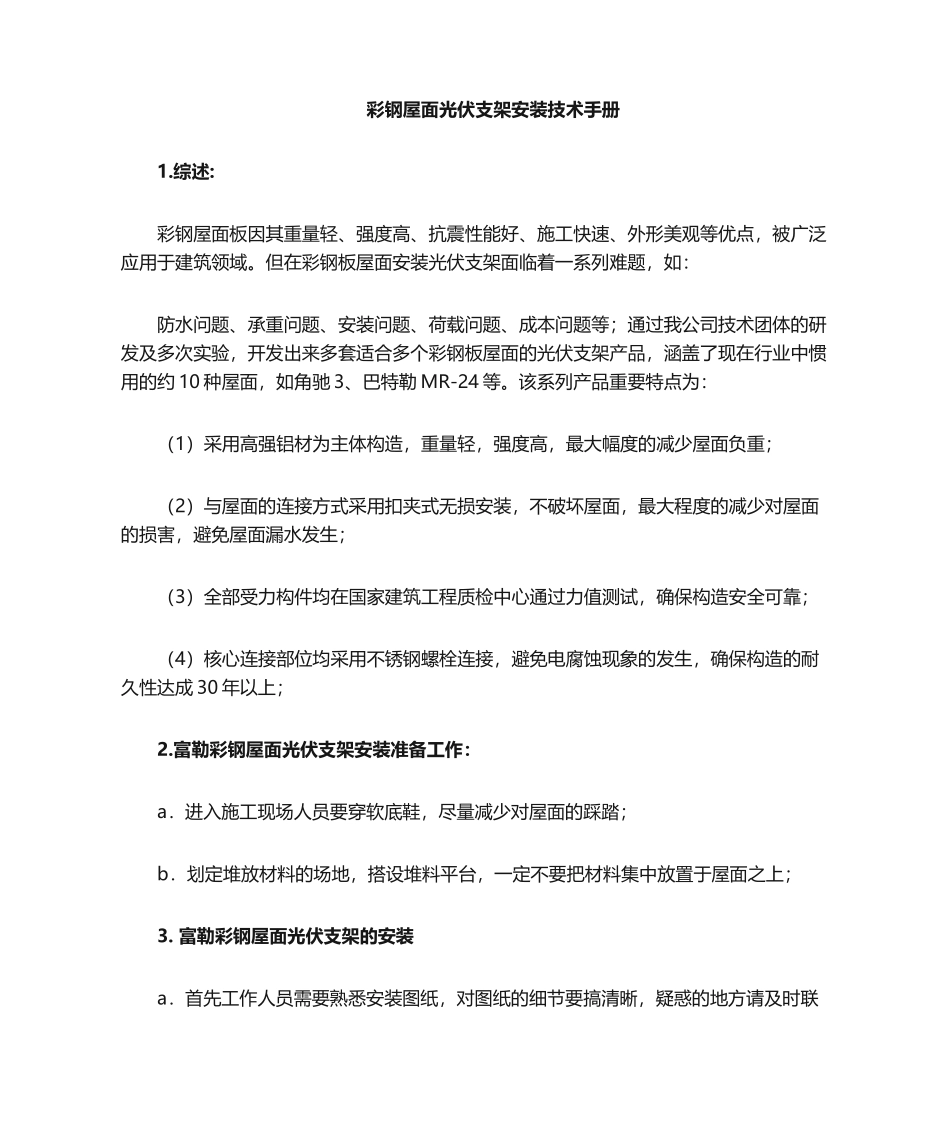

彩钢屋面光伏支架安装技术手册1.综述:彩钢屋面板因其重量轻、强度高、抗震性能好、施工快速、外形美观等优点，被广泛应用于建筑领域。但在彩钢板屋面安装光伏支架面临着一系列难题，如： 防水问题、承重问题、安装问题、荷载问题、成本问题等；通过我公司技术团体的研发及多次实验，开发出来多套适合多个彩钢板屋面的光伏支架产品，涵盖了现在行业中惯用的约 10 种屋面，如角驰 3、巴特勒 MR-24 等。该系列产品重要特点为：（1）采用高强铝材为主体构造，重量轻，强度高，最大幅度的减少屋面负重；（2）与屋面的连接方式采用扣夹式无损安装，不破坏屋面，最大程度的减少对屋面的损害，避免屋面漏水发生；（3）全部受力构件均在国家建筑工程质检中心通过力值测试，确保构造安全可靠；（4）核心连接部位均采用不锈钢螺栓连接，避免电腐蚀现象的发生，确保构造的耐久性达成 30 年以上；2.富勒彩钢屋面光伏支架安装准备工作：a．进入施工现场人员要穿软底鞋，尽量减少对屋面的踩踏；b．划定堆放材料的场地，搭设堆料平台，一定不要把材料集中放置于屋面之上；3. 富勒彩钢屋面光伏支架的安装a．首先工作人员需要熟悉安装图纸，对图纸的细节要搞清晰，疑惑的地方请及时联系设计人员；b．放线，根据图纸放线，拟定屋面板夹具的安装位置，并拟定其一定安装于檩条的位置之上；c．安装夹具，根据图纸安装夹具，重要夹具的螺丝拧紧确保达成 10N.M，安装以下图所示：d．按照图纸规定安装铝材支架梁，确保横平竖直，以下图所示；e．检查全部的螺丝紧固，开始安装电池组件，采用专用电池组件扣夹将电池组件紧固，扣件用 M8 螺丝的扭矩为 15N.M。f.最后安装完毕检查支架安装的全部螺丝与否拧紧，支架安装完毕。
