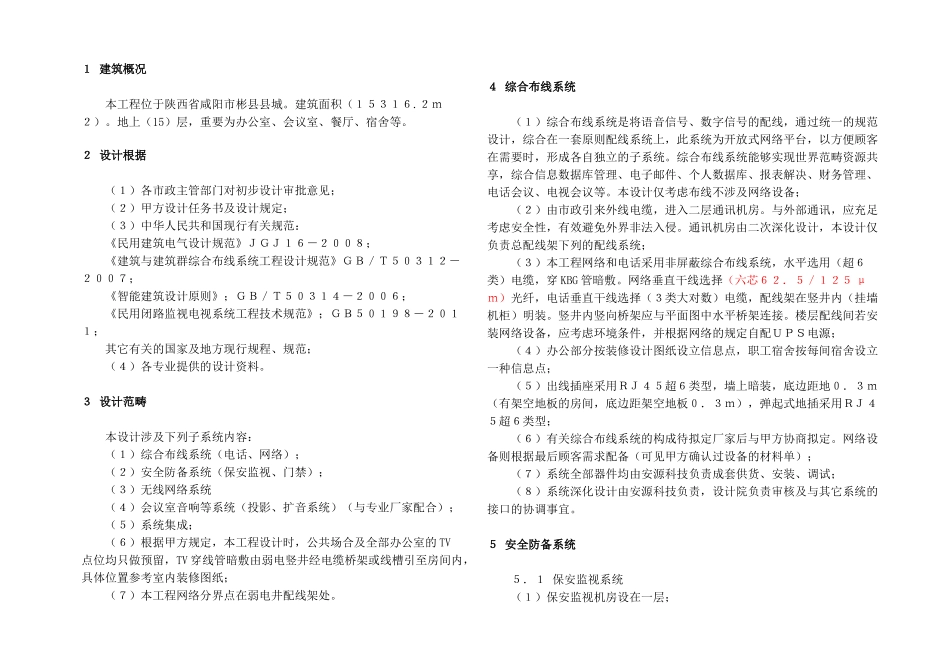

１ 建筑概况 本工程位于陕西省咸阳市彬县县城。建筑面积（１５３１６.２ｍ２）。地上（15）层，重要为办公室、会议室、餐厅、宿舍等。２ 设计根据 （１）各市政主管部门对初步设计审批意见； （２）甲方设计任务书及设计规定； （３）中华人民共和国现行有关规范： 《民用建筑电气设计规范》ＪＧＪ１６－２００８； 《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１２－２００７； 《智能建筑设计原则》；ＧＢ／Ｔ５０３１４－２００６； 《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－２０１１； 其它有关的国家及地方现行规程、规范； （４）各专业提供的设计资料。３ 设计范畴 本设计涉及下列子系统内容： （１）综合布线系统（电话、网络）； （２）安全防备系统（保安监视、门禁）； （３）无线网络系统 （４）会议室音响等系统（投影、扩音系统）（与专业厂家配合）； （５）系统集成； （６）根据甲方规定，本工程设计时，公共场合及全部办公室的 TV点位均只做预留，TV 穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内，具体位置参考室内装修图纸； （７）本工程网络分界点在弱电井配线架处。４ 综合布线系统 （１）综合布线系统是将语音信号、数字信号的配线，通过统一的规范设计，综合在一套原则配线系统上，此系统为开放式网络平台，以方便顾客在需要时，形成各自独立的子系统。综合布线系统能够实现世界范畴资源共享，综合信息数据库管理、电子邮件、个人数据库、报表解决、财务管理、电话会议、电视会议等。本设计仅考虑布线不涉及网络设备； （２）由市政引来外线电缆，进入二层通讯机房。与外部通讯，应充足考虑安全性，有效避免外界非法入侵。通讯机房由二次深化设计，本设计仅负责总配线架下列的配线系统； （３）本工程网络和电话采用非屏蔽综合布线系统，水平选用（超６类）电缆，穿 KBG 管暗敷。网络垂直干线选择（六芯６２．５／１２５ μｍ）光纤，电话垂直干线选择（３类大对数）电缆，配线架在竖井内（挂墙机柜）明装。竖井内竖向桥架应与平面图中水平桥架连接。楼层配线间若安装网络设备，应考虑环境条件，并根据网络的规定自配ＵＰＳ电源； （４）办公部分按装修设计图纸设立信息点，职工宿舍按每间宿舍设立一种信息点； （５）出线插座采用ＲＪ４５超６类型，墙上暗装，底边距地０．３ｍ（有架空地板的房间，底边距架空地板０．３ｍ），弹起式地插采用ＲＪ４５超...
