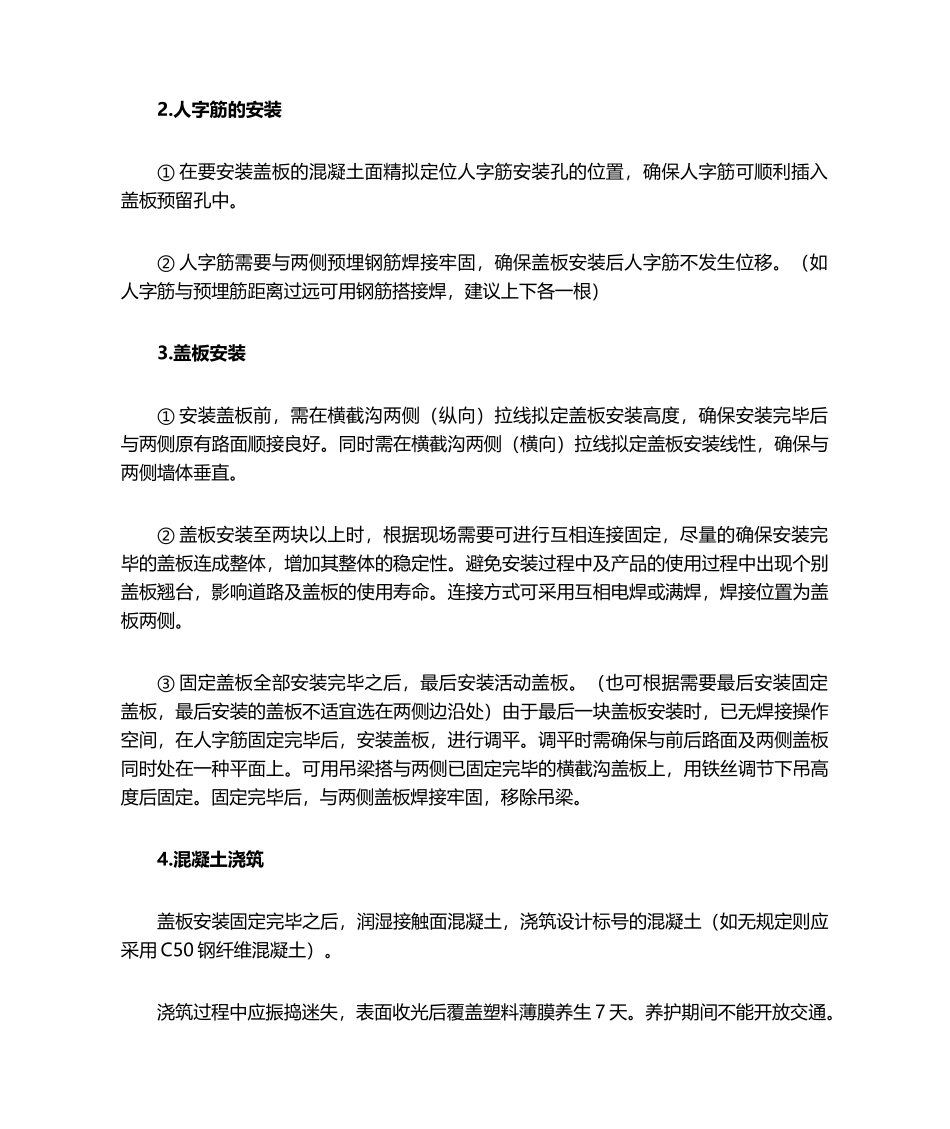

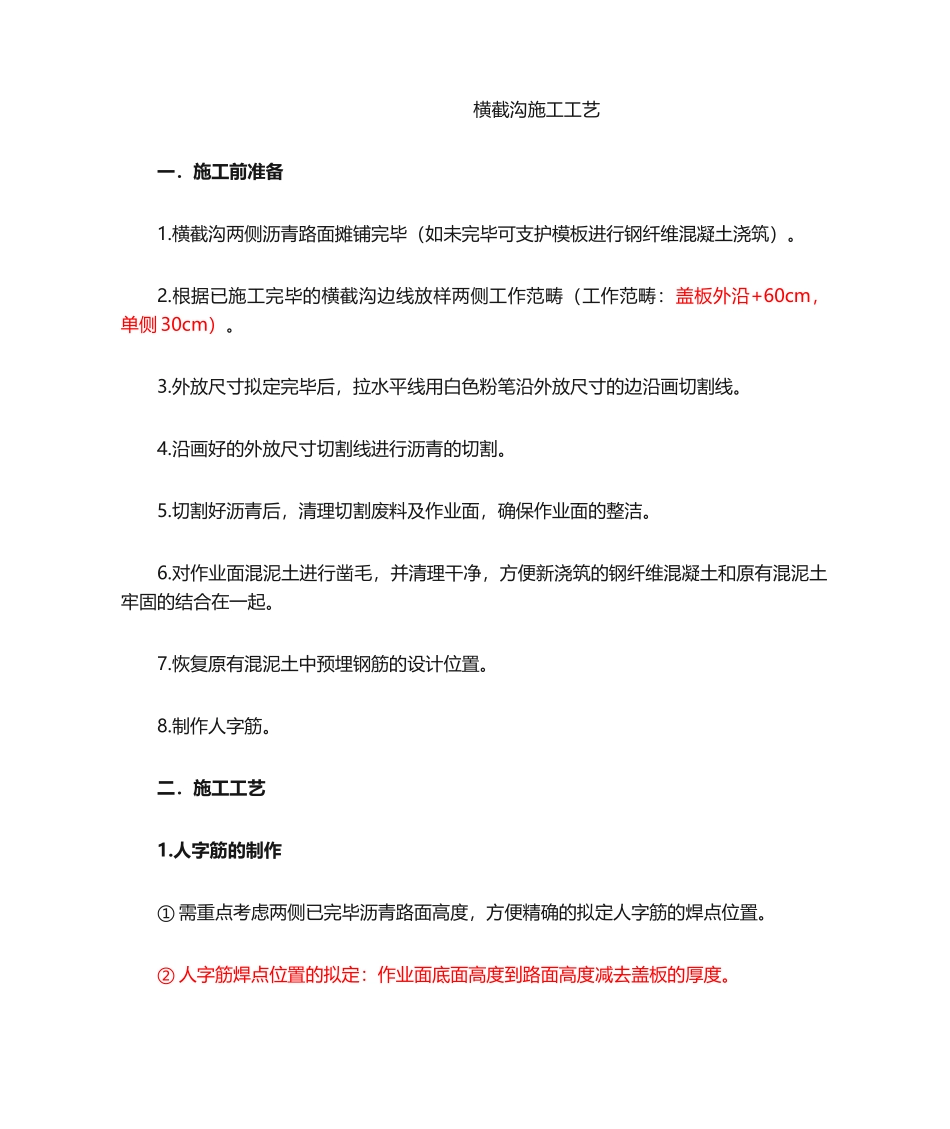

横截沟施工工艺一.施工前准备1.横截沟两侧沥青路面摊铺完毕(如未完毕可支护模板进行钢纤维混凝土浇筑)。2.根据已施工完毕的横截沟边线放样两侧工作范畴(工作范畴:盖板外沿+60cm,单侧 30cm)。3.外放尺寸拟定完毕后,拉水平线用白色粉笔沿外放尺寸的边沿画切割线。4.沿画好的外放尺寸切割线进行沥青的切割。5.切割好沥青后,清理切割废料及作业面,确保作业面的整洁。6.对作业面混泥土进行凿毛,并清理干净,方便新浇筑的钢纤维混凝土和原有混泥土牢固的结合在一起。7.恢复原有混泥土中预埋钢筋的设计位置。8.制作人字筋。二.施工工艺1.人字筋的制作① 需重点考虑两侧已完毕沥青路面高度,方便精确的拟定人字筋的焊点位置。② 人字筋焊点位置的拟定:作业面底面高度到路面高度减去盖板的厚度。2.人字筋的安装① 在要安装盖板的混凝土面精拟定位人字筋安装孔的位置,确保人字筋可顺利插入盖板预留孔中。② 人字筋需要与两侧预埋钢筋焊接牢固,确保盖板安装后人字筋不发生位移。(如人字筋与预埋筋距离过远可用钢筋搭接焊,建议上下各一根)3.盖板安装① 安装盖板前,需在横截沟两侧(纵向)拉线拟定盖板安装高度,确保安装完毕后与两侧原有路面顺接良好。同时需在横截沟两侧(横向)拉线拟定盖板安装线性,确保与两侧墙体垂直。② 盖板安装至两块以上时,根据现场需要可进行互相连接固定,尽量的确保安装完毕的盖板连成整体,增加其整体的稳定性。避免安装过程中及产品的使用过程中出现个别盖板翘台,影响道路及盖板的使用寿命。连接方式可采用互相电焊或满焊,焊接位置为盖板两侧。③ 固定盖板全部安装完毕之后,最后安装活动盖板。(也可根据需要最后安装固定盖板,最后安装的盖板不适宜选在两侧边沿处)由于最后一块盖板安装时,已无焊接操作空间,在人字筋固定完毕后,安装盖板,进行调平。调平时需确保与前后路面及两侧盖板同时处在一种平面上。可用吊梁搭与两侧已固定完毕的横截沟盖板上,用铁丝调节下吊高度后固定。固定完毕后,与两侧盖板焊接牢固,移除吊梁。4.混凝土浇筑盖板安装固定完毕之后,润湿接触面混凝土,浇筑设计标号的混凝土(如无规定则应采用 C50 钢纤维混凝土)。浇筑过程中应振捣迷失,表面收光后覆盖塑料薄膜养生 7 天。养护期间不能开放交通。如需开放交通,需制作栈桥进行交通疏导过渡。三.注意事项1.两侧沥青路面切除时,必须严格控制其切割线性,确保横截沟的整体美观性。2.两侧工作面的外方尺寸...
