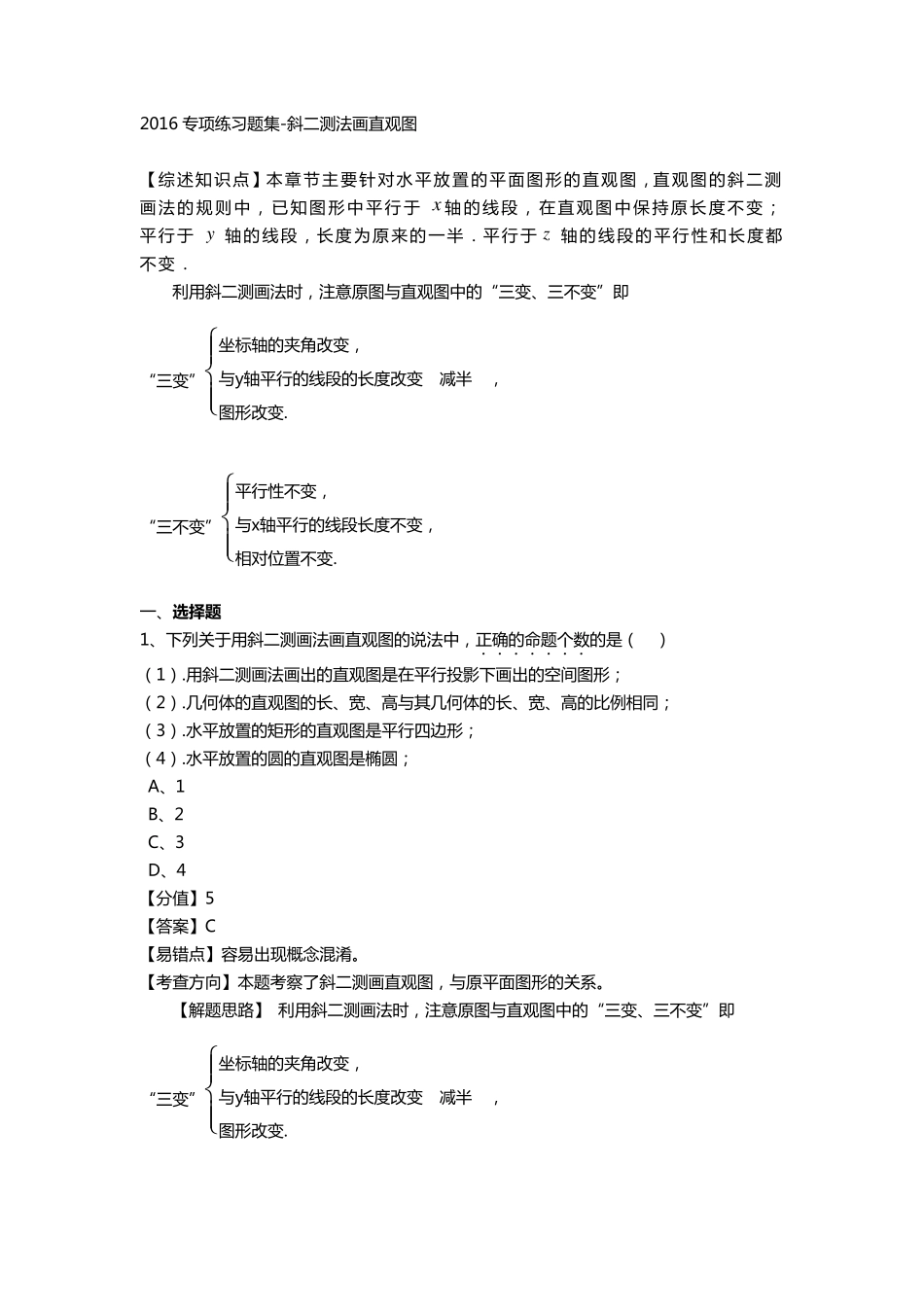

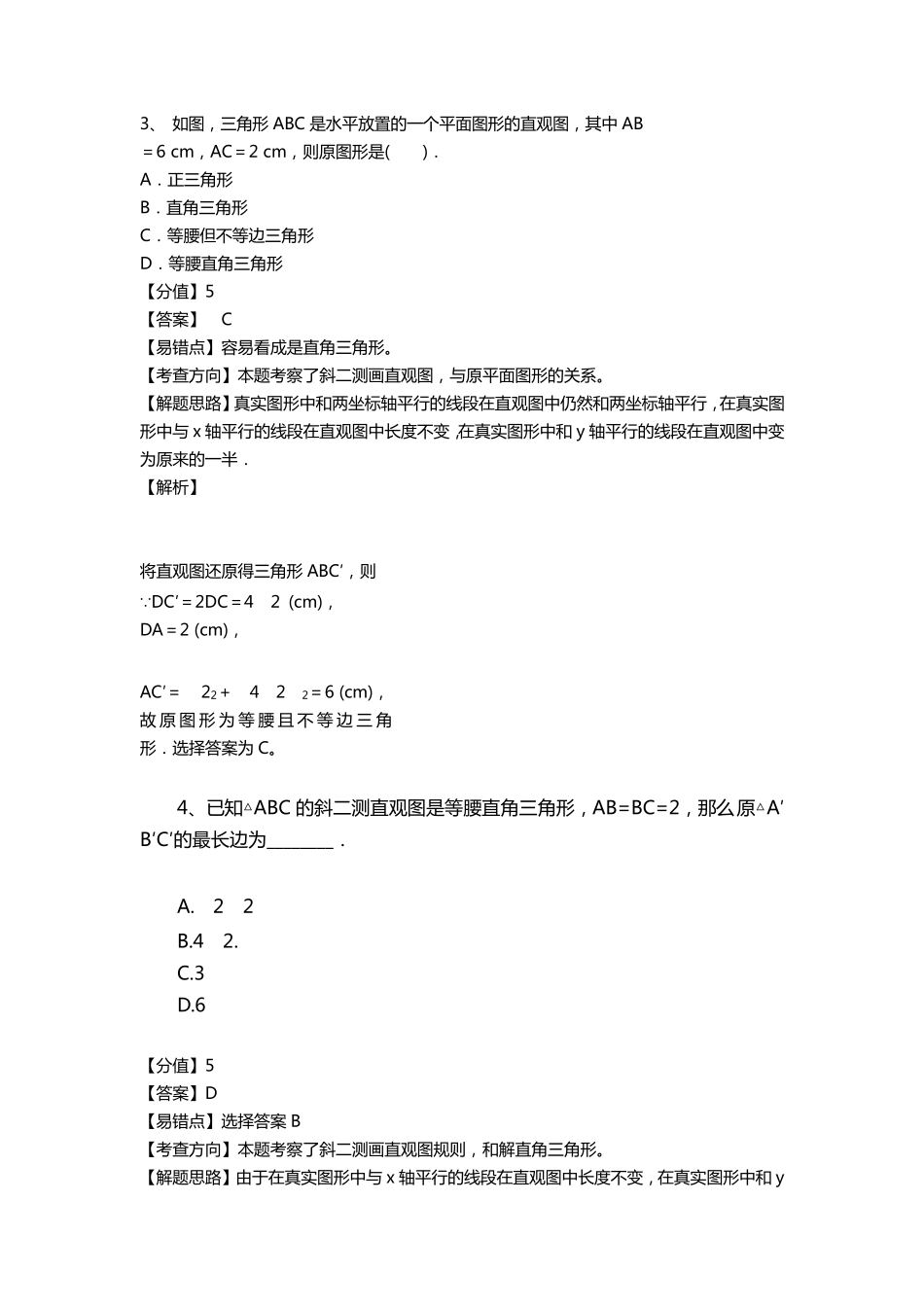

2016 专 项 练 习 题 集 -斜 二 测 法 画 直 观 图 【 综 述 知 识 点 】 本 章 节 主 要 针 对 水 平 放 置 的 平 面 图 形 的 直 观 图 , 直 观 图 的 斜 二 测画 法 的 规 则 中 , 已 知 图 形 中 平 行 于 x 轴 的 线 段 , 在 直 观 图 中 保 持 原 长 度 不 变 ;平 行 于 y 轴 的 线 段 , 长 度 为 原 来 的 一 半 . 平 行 于z 轴 的 线 段 的 平 行 性 和 长 度 都不 变 . 利 用 斜 二 测 画 法 时 , 注 意 原 图 与 直 观 图 中 的 “三变 、三不 变 ”即 “三变 ” 坐标轴 的 夹角改变 ,与 y轴 平 行 的 线 段 的 长 度 改变减半,图 形 改变 . “三不 变 ” 平 行 性 不 变 ,与 x轴 平 行 的 线 段 长 度 不 变 ,相对 位置 不 变 . 一 、选 择题 1、下列关于 用 斜 二 测 画 法 画 直 观 图 的 说法 中 , 正确的 命题 个数.......的 是( ) (1).用 斜 二 测 画 法 画 出的 直 观 图 是在 平 行 投影下画 出的 空间图 形 ; (2).几何体的 直 观 图 的 长 、宽、高与 其几何体的 长 、宽、高的 比例相同; (3).水 平 放 置 的 矩形 的 直 观 图 是平 行 四边形 ; (4).水 平 放 置 的 圆的 直 观 图 是椭圆; A、1 B、2 C、3 D、4 【 分值】 5 【 答案】 C 【 易错点 】 容易出现概念混淆。 【 考查方向】 本 题 考察了斜 二 测 画 直 观 图 , 与 原 平 面 图 形 的 关系。 【 解题 思路】 利 用 斜 二 测 画 法 时 , 注 意 原 图 与 直 观 图 中 的 “三变 、三不 变 ”即 “三变 ” 坐标轴 的 夹角改变 ,与 y轴 平 行 的 线 段 的 长 度 改变减半,图 形 改变 . “三 不 变 ” 平 行 性 不 变 ,与 x轴 平 行 的 线 段 长 度 不 变 ,相 对 位 置 不 变 . 所 以 针 对 这 一 类 的 辨 析 来 说 主 要 是 抓 住 概 念 和 规 则 。 【 解 析 】( 1): 用 斜 二 测 画 法 画 出 的 直 观 图 是 在 平 行 投 影 下 画 ...
