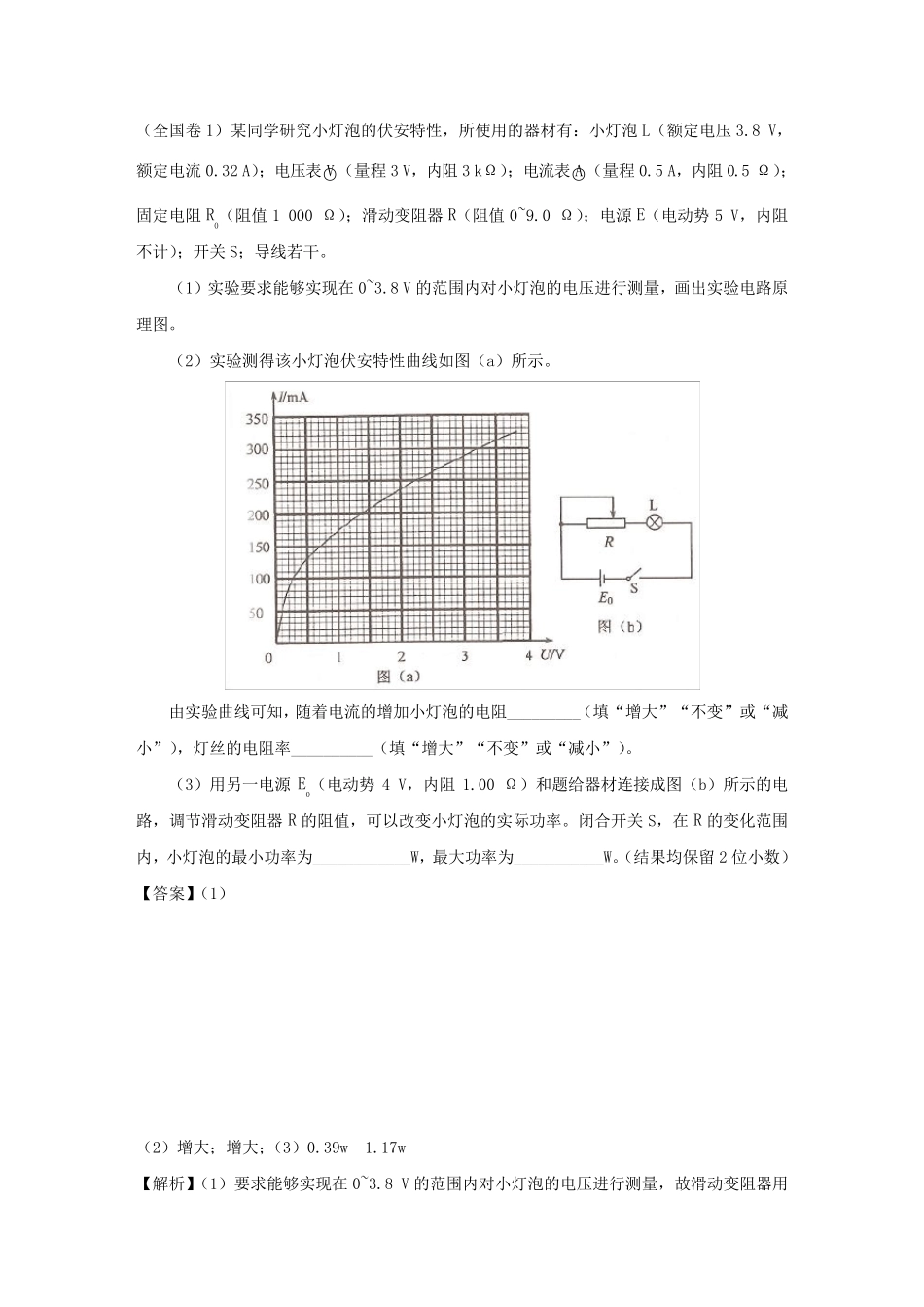

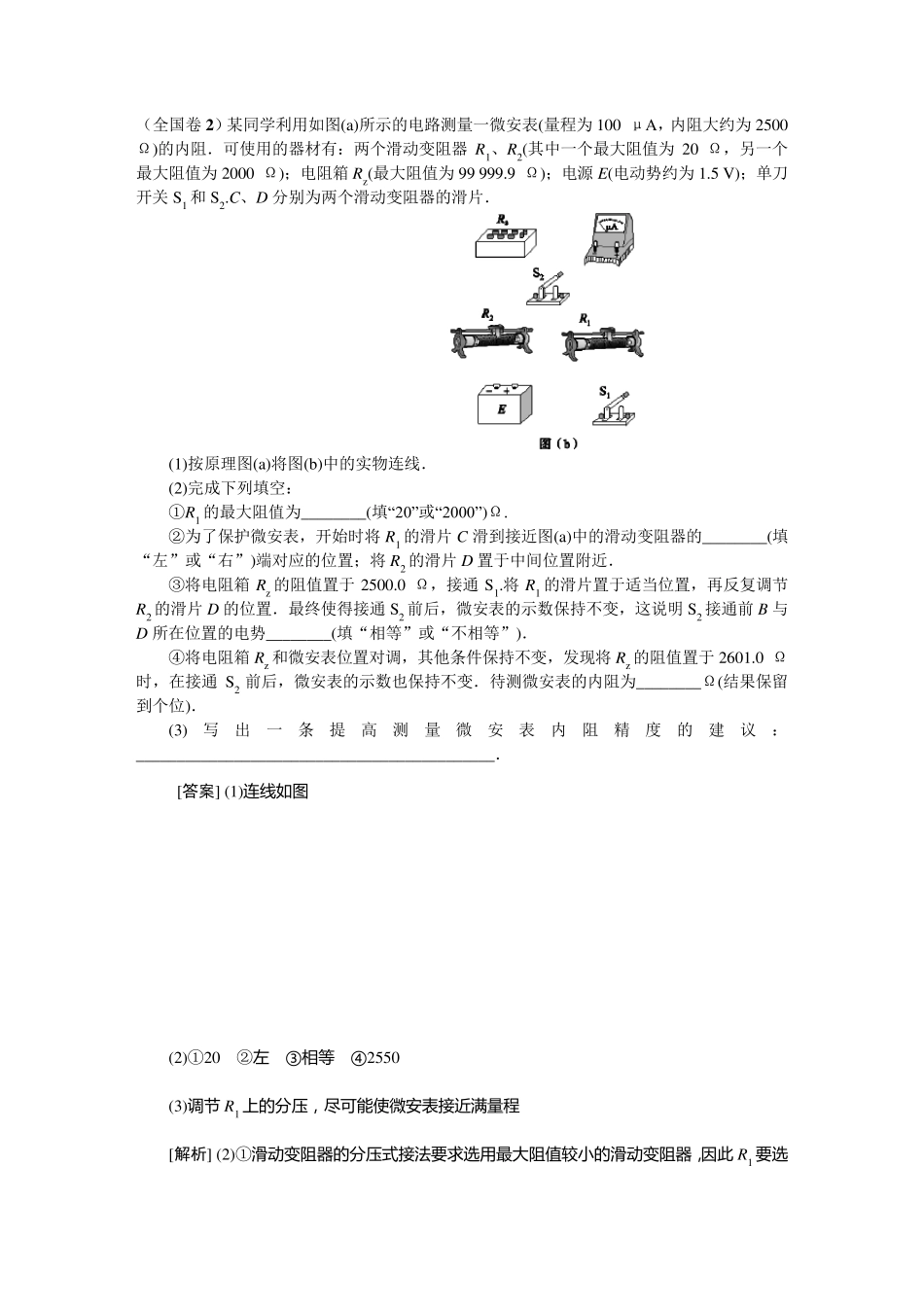

（全国卷1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表○V （量程3 V，内阻3 kΩ）；电流表○A （量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值 1 000 Ω）；滑动变阻器R（阻值 0~9.0 Ω）；电源 E（电动势 5 V，内阻不计）；开关 S；导线若干。 （1）实验要求能够实现在 0~3.8 V 的范围内对小灯泡的电压进行测量，画出实验电路原理图。 （2）实验测得该小灯泡伏安特性曲线如图（a）所示。 由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。 （3）用另一电源 E0（电动势 4 V，内阻1.00 Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R 的阻值，可以改变小灯泡的实际功率。闭合开关 S，在 R 的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W。（结果均保留 2 位小数） 【答案】（1） （2）增大；增大；（3）0.39w 1.17w 【解析】（1）要求能够实现在 0~3.8 V 的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如图 （2）由I-U 图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律知，电阻率增大；（3）当滑动变阻器的阻值为9Ω 时，电路电流最小，灯泡实际功率最小，此时 E=U+I（r+R）得 U=-10I+4，在图中作出该直线如图所以 ，交点坐标约为U=1.75V，I=225mA，P1=UI=0.39W；整理得：，当直线的斜率最大时，与灯泡的I-U 曲线的交点坐标最大，即灯泡消耗的功率最大。当滑动变阻器电阻值R=0 时，灯泡消耗的功率最大，此时交点坐标为U=3.67V，I=0.32A，如图所示，最大的功率为P2=UI=1.17W。 （全国卷2）某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2500 Ω)的内阻．可使用的器材有：两个滑动变阻器 R1、R2(其中一个最大阻值为20 Ω，另一个最大阻值为2000 Ω)；电阻箱 Rz(最大阻值为99 999.9 Ω)；电源 E(电动势约为1.5 V)；单刀开关 S1 和 S2.C、D 分别为两个滑动变阻器的滑片． (1)按原理图(a)将图(b)中的实物连线． (2)完成下列填空： ①R1 的最大阻值为________(填“20”或“2000”)Ω. ②为了保护微安表，开始时将 R1 的滑片 C 滑到接近图(a)中的滑动变阻器的________(填“左”或“右”)...
