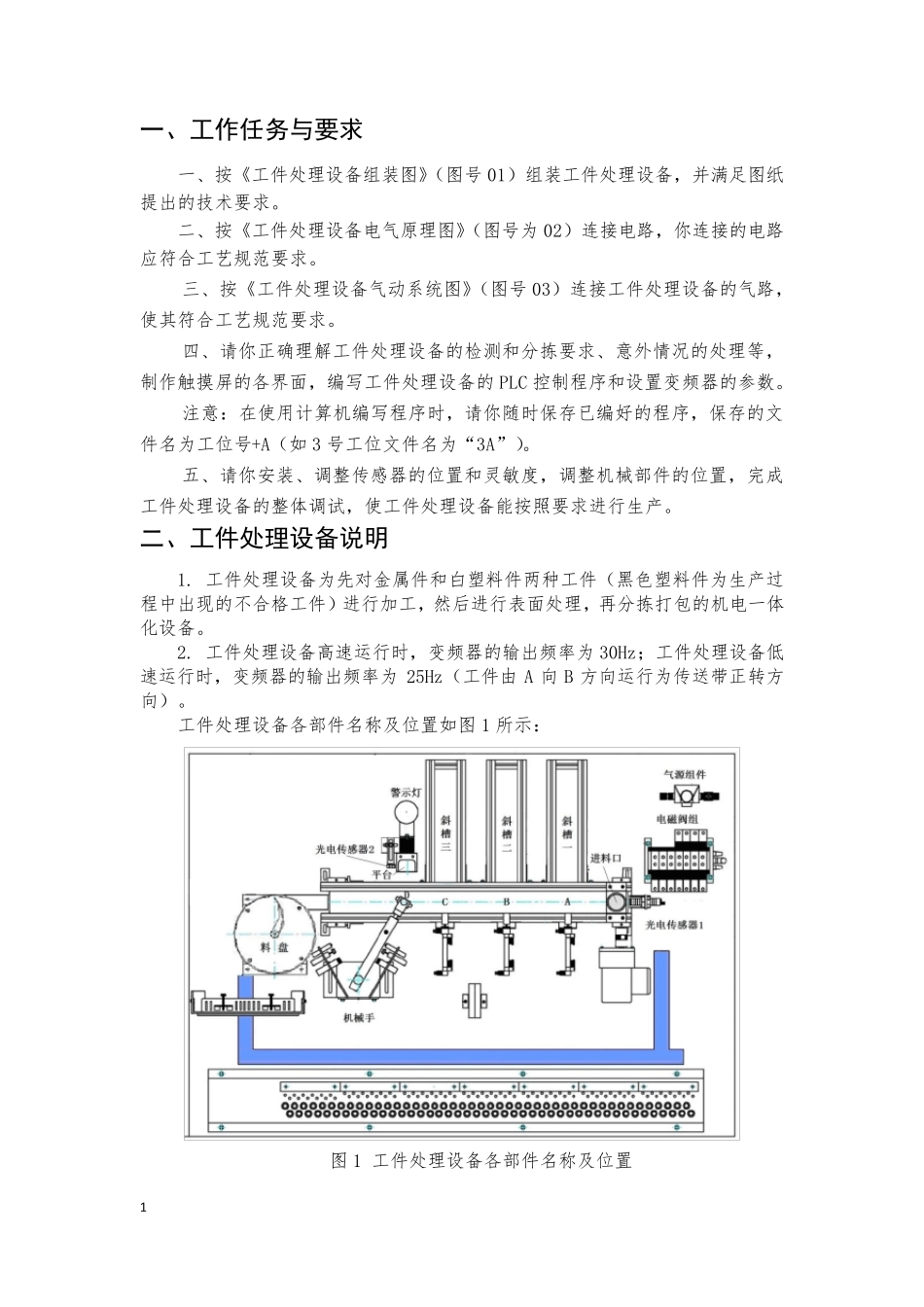

0 ××智能生产设备组装与调试 工 作 任 务 书 中国.四川.X X 2017.10 中 职 组 光 机 电 一 体 化 设 备 组 装 与 调 试 赛 题 1 一、工作任务与要求 一、按《工件处理设备组装图》（图号01）组装工件处理设备，并满足图纸提出的技术要求。 二、按《工件处理设备电气原理图》（图号为02）连接电路，你连接的电路应符合工艺规范要求。 三、按《工件处理设备气动系统图》（图号03）连接工件处理设备的气路，使其符合工艺规范要求。 四、请你正确理解工件处理设备的检测和分拣要求、意外情况的处理等，制作触摸屏的各界面，编写工件处理设备的PLC 控制程序和设置变频器的参数。 注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如3 号工位文件名为“3A”）。 五、请你安装、调整传感器的位置和灵敏度，调整机械部件的位置，完成工件处理设备的整体调试，使工件处理设备能按照要求进行生产。 二、工件处理设备说明 1. 工件处理设备为先对金属件和白塑料件两种工件（黑色塑料件为生产过程中出现的不合格工件）进行加工，然后进行表面处理，再分拣打包的机电一体化设备。 2. 工件处理设备高速运行时，变频器的输出频率为30Hz；工件处理设备低速运行时，变频器的输出频率为25Hz（工件由A 向B 方向运行为传送带 正转 方向）。 工件处理设备各部件名称 及 位置如图1 所 示 ： 图1 工件处理设备各部件名称 及 位置 2 工件处理设备有“调试”和“运行”两种模式，由其按钮模块上的转换开关SA2 选择。当 SA2 在左挡位时，选择的模式为“运行”；当 SA2 在右挡位时，选择的模式为“调试”。 工件处理设备上电后，绿色警示灯闪烁，指示系统电源正常，同时触摸屏进入首页界面如图 2（a）所示。将 PLC 拨到运行状态，若系统不处于初始状态，则按钮模块上的指示灯 HL1 闪烁（每 2 秒闪烁一次）；若处于初始状态，则指示灯 HL1 长亮。 工件处理设备的初始状态是：机械手的悬臂靠在右限止位置，悬臂和手臂气缸的活塞杆缩回，手指张开，斜槽气缸的活塞杆缩回。料盘的直流电机、传送带的三相电动机不转动。若上电时有某个部件不处于初始状态系统应进行复位，复位方式自行设定。 （一）工件处理设备的系统调试 将按钮模块上的转换开关 SA2 置于“调试”档位，触摸屏“首页界面”对应的“调试”指示灯常亮，如图（a）所示。此时按下触摸屏上的调试键，...
