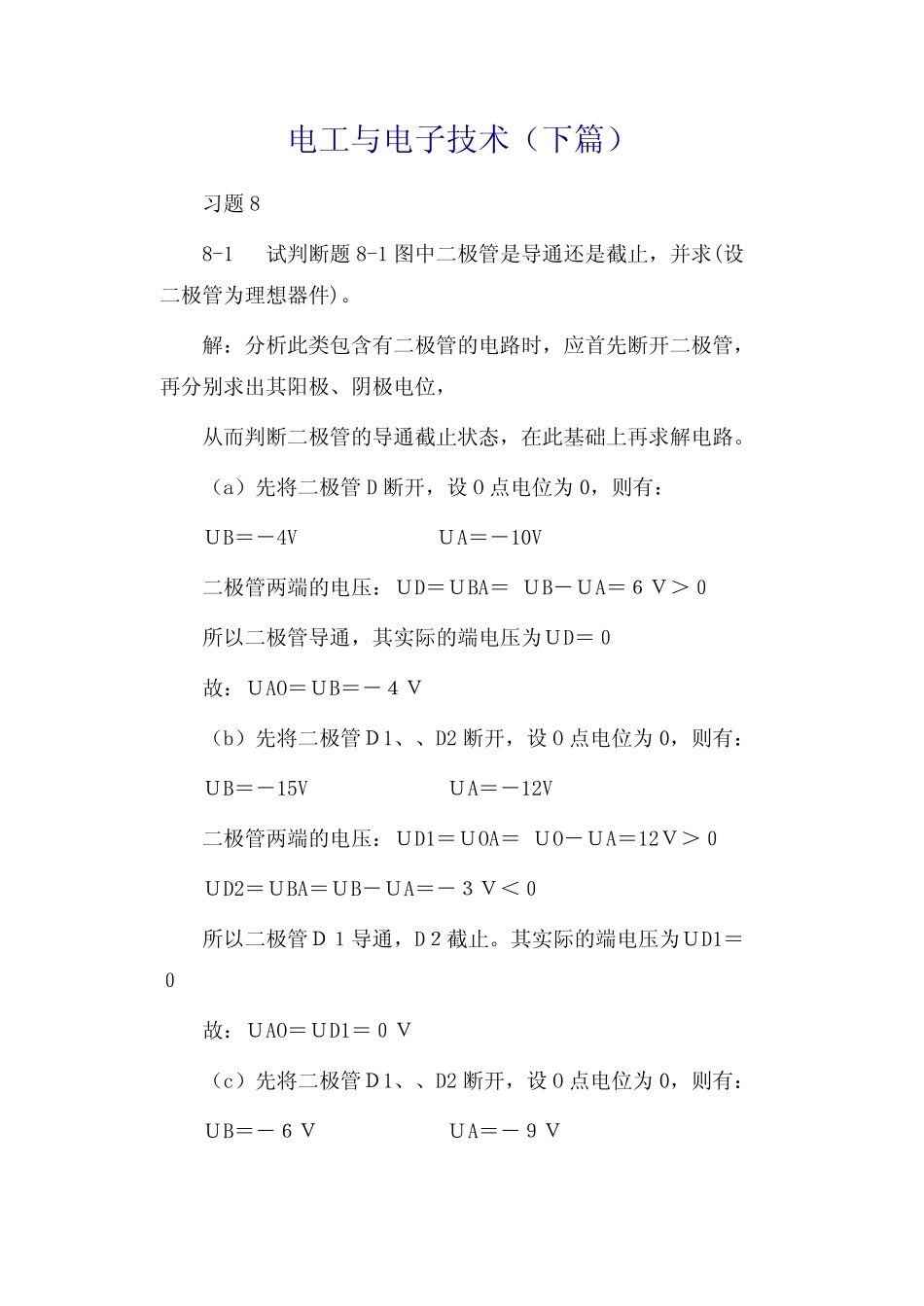

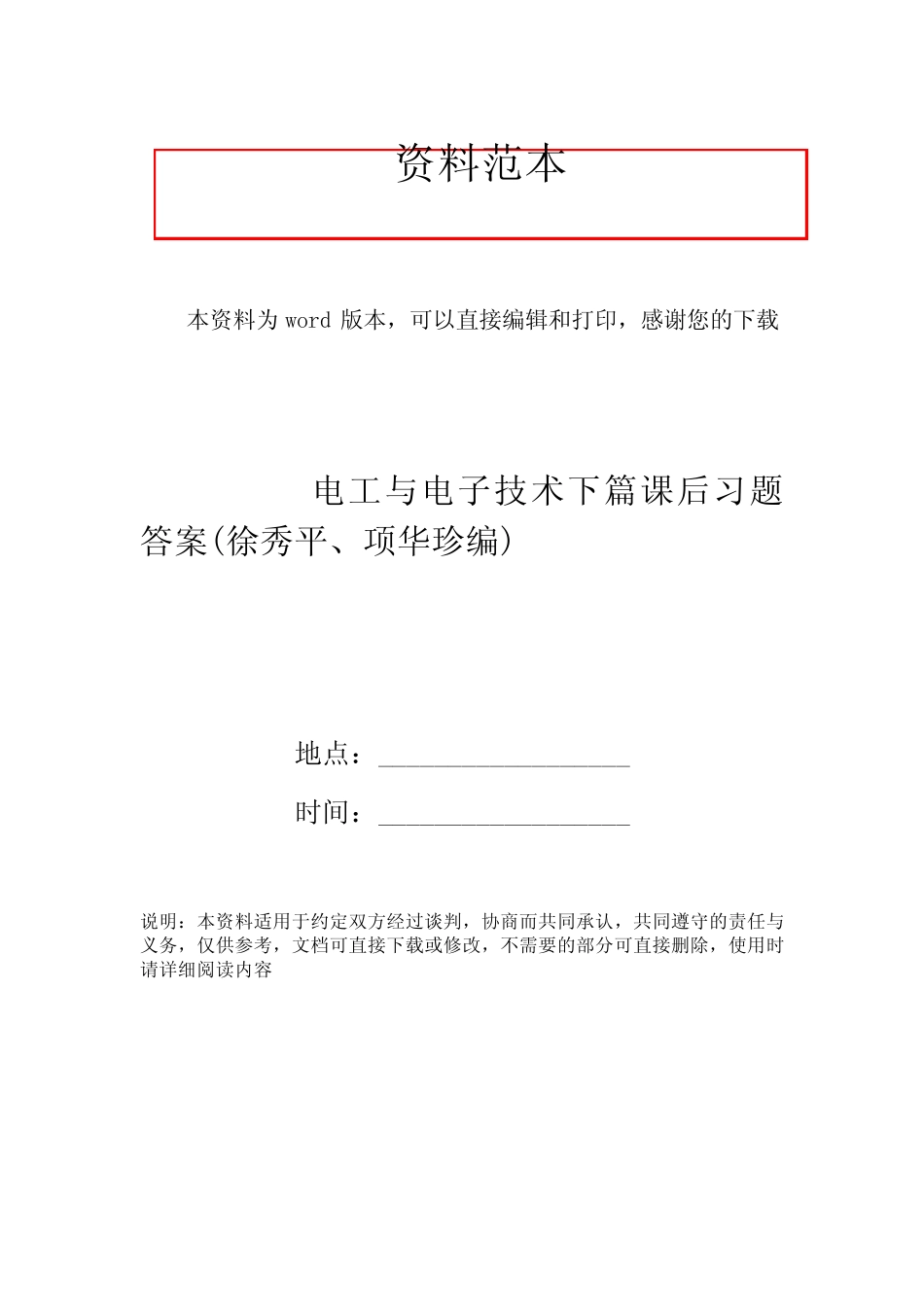

本 资 料 为 word 版 本 ， 可 以 直 接 编 辑 和 打 印 ， 感 谢 您 的 下 载 电 工 与 电 子 技 术 下 篇 课 后 习 题答 案 (徐 秀 平 、 项 华 珍 编 ) 地 点 ： __________________ 时 间 ： __________________ 说 明 ： 本 资 料 适 用 于 约 定 双 方 经 过 谈 判 ， 协 商 而 共 同 承 认 ， 共 同 遵 守 的 责 任 与义 务 ， 仅 供 参 考 ， 文 档 可 直 接 下 载 或 修 改 ， 不 需 要 的 部 分 可 直 接 删 除 ， 使 用 时请 详 细 阅 读 内 容 资 料 范 本 电 工 与 电 子 技 术 （ 下 篇 ） 习 题 8 8-1 试 判 断 题 8-1 图 中 二 极 管 是 导 通 还 是 截 止 ， 并 求 (设二 极 管 为 理 想 器 件 )。 解 ： 分 析 此 类 包 含 有 二 极 管 的 电 路 时 ， 应 首 先 断 开 二 极 管 ，再 分 别 求 出 其 阳 极 、 阴 极 电 位 ， 从 而 判 断 二 极 管 的 导 通 截 止 状 态 ， 在 此 基 础 上 再 求 解 电 路 。 （ a） 先 将 二 极 管 D 断 开 ， 设 O 点 电 位 为 0， 则 有 ： Ｕ B＝ － 4V Ｕ A＝ － 10V 二 极 管 两 端 的 电 压 ： Ｕ D＝ Ｕ BA＝ Ｕ B－ Ｕ A＝ ６ Ｖ ＞ ０ 所 以 二 极 管 导 通 ， 其 实 际 的 端 电 压 为 Ｕ D＝ ０ 故 ： Ｕ AO＝ Ｕ B＝ － ４ Ｖ （ b） 先 将 二 极 管 Ｄ 1、 、 D2 断 开 ， 设 O 点 电 位 为 0， 则 有 ： Ｕ B＝ － 15V Ｕ A＝ － 12V 二 极 管 两 端 的 电 压 ： Ｕ D1＝ Ｕ OA＝ Ｕ O－ Ｕ A＝ 12Ｖ ＞ ０ Ｕ D2＝ Ｕ BA＝ Ｕ B－ Ｕ A＝ － ３ Ｖ ＜ ０ 所 以 二 极 管 Ｄ １ 导 通 ， D２ 截 止 。 其 实 际 的 端 电 压 为 Ｕ D1＝０ 故 ： Ｕ AO＝ Ｕ D1＝ ０ Ｖ （ c） 先 将 二 极 管 Ｄ 1、 、 D2 断 开 ， 设 O 点 电 位 为 0， 则 有 ： Ｕ B＝ － ６ Ｖ Ｕ A＝ － ９ Ｖ 二 极 管 两 端 的 电 压 ： Ｕ D1＝ Ｕ AB＝ Ｕ A－ Ｕ B＝ － 3Ｖ ＜ ０ Ｕ D2＝ Ｕ ...
