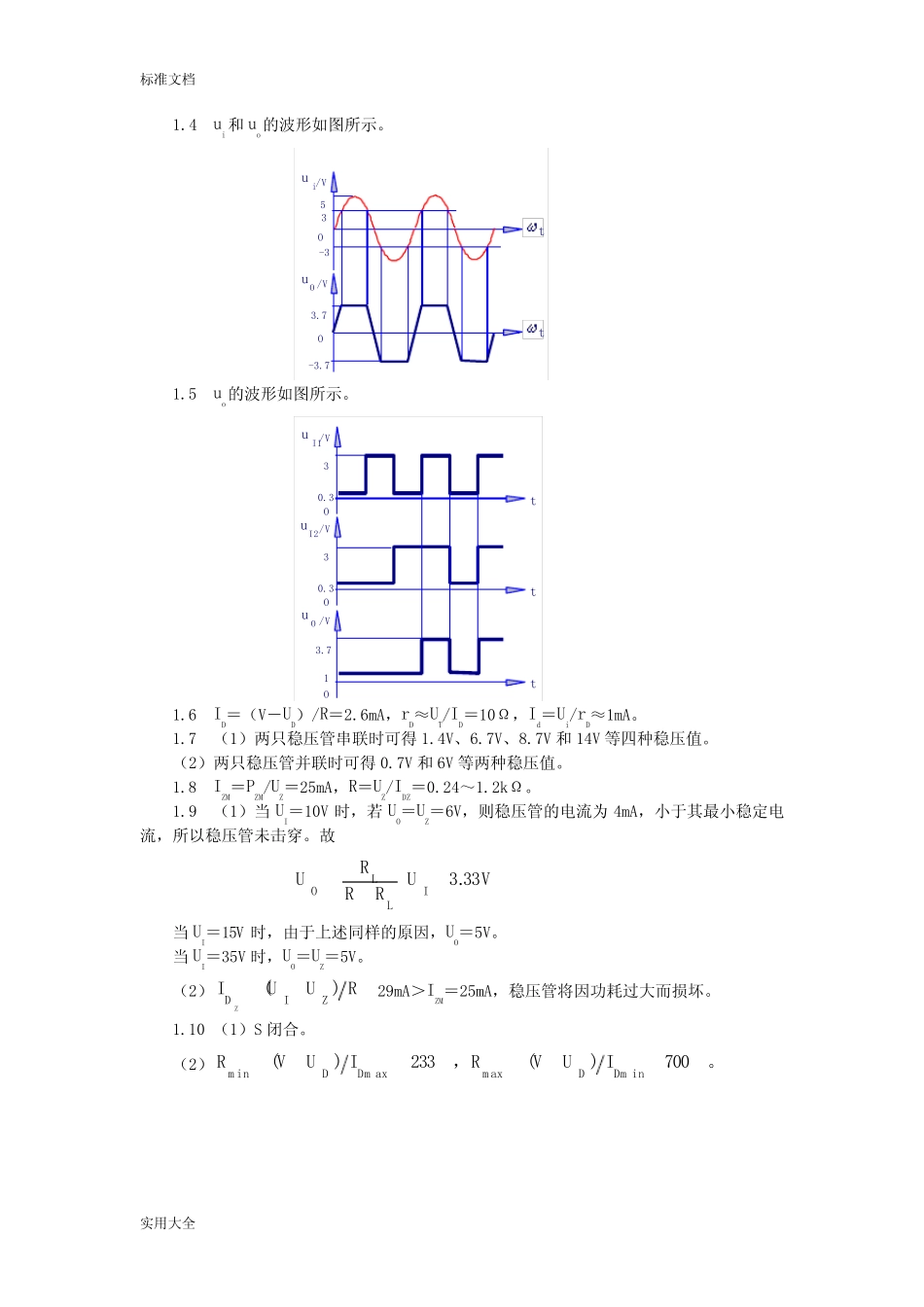

标 准 文 档 实 用 大 全 第 一 章 半 导 体 基 础 知 识 自 测 题 一 、（ 1） √ （ 2） × （ 3） √ （ 4） × （ 5） √ （ 6） × 二 、（ 1） A （ 2） C （ 3） C （ 4） B （ 5） A C 三 、 UO1≈ 1.3V UO2＝ 0 UO3≈ － 1.3V UO4≈ 2V UO5≈ 2.3V UO6≈ － 2V 四 、 UO1＝ 6V UO2＝ 5V 五 、 根 据PCM＝ 200mW 可 得 ： UCE＝ 40V 时 IC＝ 5mA， UCE＝ 30V 时 IC≈ 6.67mA， UCE＝ 20V 时IC＝ 10mA， UCE＝ 10V 时 IC＝ 20mA， 将 改 点 连 接 成 曲 线 ， 即 为 临 界 过 损 耗 线 。 图 略 。 六 、 1、 V2VmA6.2 Aμ26VCCCCCEBCbBEBBBRIUIIRUI UO＝ UCE＝ 2V。 2、 临 界 饱 和 时 UCES＝ UBE＝ 0.7V， 所 以 k4.45Vμ A6.28mA86.2VBBEBBbCBcCESCCCIURIIRUI 七 、 T1： 恒 流 区 ； T2： 夹 断 区 ； T3： 可 变 电 阻 区 。 习 题 1.1（ 1） A C （ 2） A （ 3） C （ 4） A 1.2 不 能 。因 为 二 极 管 的 正 向 电 流 与 其 端 电 压 成指 数 关 系 ， 当 端 电 压 为 1.3V 时 管 子 会 因 电 流 过 大 而烧 坏 。 1.3 ui和 uo的 波 形 如 图 所 示 。 ttuuOOio/V/V1010标 准 文 档 实 用 大 全 1.4 ui和 uo的 波 形 如 图 所 示 。 1.5 uo的 波 形 如 图 所 示 。 1.6 ID＝ （ V－ UD） /R＝ 2.6mA， rD≈ UT/ID＝ 10Ω ， Id＝ Ui/rD≈ 1mA。 1.7 （ 1） 两 只 稳 压 管 串 联 时 可 得 1.4V、 6.7V、 8.7V 和 14V 等 四 种 稳 压 值 。 （ 2） 两 只 稳 压 管 并 联 时 可 得 0.7V 和 6V 等 两 种 稳 压 值 。 1.8 IZM＝ PZM/UZ＝ 25mA， R＝ UZ/IDZ＝ 0.24～ 1.2kΩ 。 1.9 （ 1） 当 UI＝ 10V 时 ， 若 UO＝ UZ＝ 6V， 则 稳 压 管 的 电 流 为4mA， 小 于 其 最 小 稳 定 电流 ， 所 以 稳 压 管 未 击 穿 。 故 V33.3ILLOURRRU 当 UI＝ 15V 时 ， 由 于 上 述 同 样 的 原 因 ， UO＝ 5V。 当 UI＝ 35V 时 ， UO＝ UZ＝ 5V。 （ 2）RUUI)(ZID...
