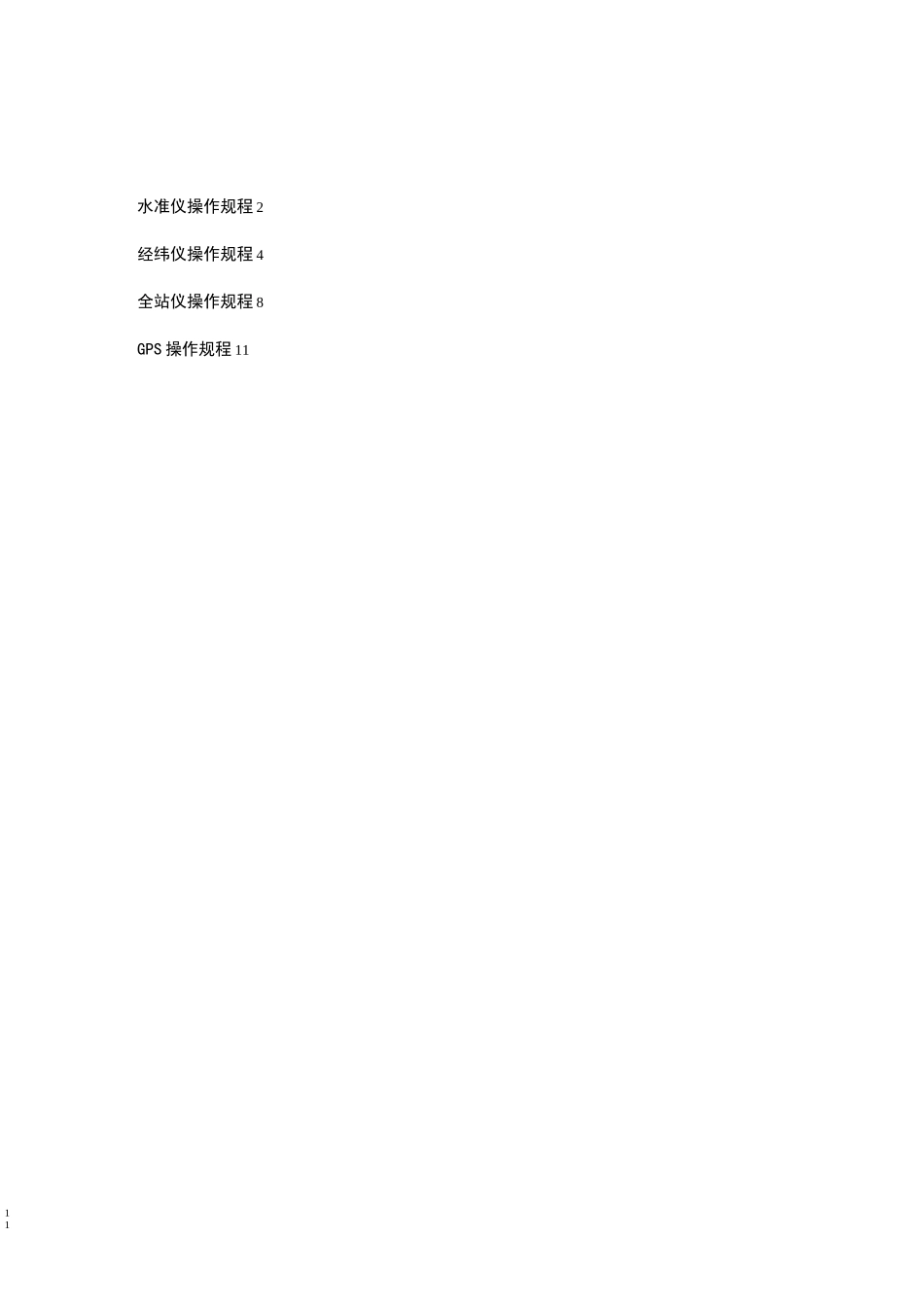

10测量仪器操作规程2016 年 3 月11水准仪操作规程 2经纬仪操作规程 4全站仪操作规程 8GPS 操作规程 1122水准仪操作规程1. 目的和适用范围为了正确使用测量仪器,确保仪器的完好率和利用率,适用于本项目所有水准仪的操作。2. 引用标准：使用说明书3. 进行水准标高测量时，应按以下操作规程使用：整平先将三脚架两只铁脚踩入土中，观测者操纵三脚架的一条腿前、后、左、右移动，直到圆水准气泡基本居中时，固定这条腿不动，然后调节三个脚螺旋使气泡完全居中（仪器内设自动安平）。瞄准先转动目镜对光螺旋，使十字丝的成像清晰，然后放松固定螺旋，用望远镜筒外的缺口和准星瞄准水准尺，粗略地进行物镜对光，当在望远镜内看到水准尺像时，即将固定螺旋固定，转动微动螺旋，使十字丝纵丝靠近水准尺的一侧。读数读数时要按由小到大的方向，应先用十字丝横丝估读出毫米数，然后再读米、分米、厘米数。4. 进行水准标高测量前注意事项：检查水准仪及配套工具是否带齐，包括测量尺、脚架、水准点标高资料等。架设时，应先把脚架螺旋旋紧，在地面上踩紧脚架。对水准仪进行精平调整，对后视水准点后进行标高测量。在标高测量时，须转点搬移过程中，应检查好仪器的螺旋是否拧紧，防止掉损仪器。5. 水准仪自检规程圆水准器的检验和校正：5.1.1 检验方法：①转动脚螺旋使圆水准气泡居中；②将仪器旋转 180 度，如气泡居中，则正常，否则需校正。335.1.2 校正方法：① 首先整平仪器，使圆水准气泡居中，旋转 180 度，调整脚螺旋，使气泡退回到偏离量的一半；② 松开圆水准仪的固定螺旋，用拔针，拔动圆水准器的校正螺丝，使气泡居中；重复第②步直到，仪器转到任何位置，圆水准气液始终居中。5.2I 角的检验与校正5.2.1 检验方法：① 在平坦地面上选取相距 100m 的高差为厶 HA、AHB 两点；② 将水准仪置于 A、B 两点之间，在距 A 或 B 点,1m 处测其高差△③ 若 AH 二则正常，否则需校正。5.2.2 校正方法：① 将需校正的仪器整平置于 A、B 之间的 A 端或 B 端，在 A 尺上读出 a;1② 然后读出 B 尺，其读数为 a+AHz，用拔针拔动校正螺旋使1a+AHZ=a+AH11重复以上步骤，使仪器放任一位置，a+AHZ=a+AHO11十字丝的检验与校正5.3.1 检验方法：① 整平仪器，将横丝对准一固定点；② 转动水平微动螺旋，如固定点始终在横丝上移动则正常，否44则需校正；5.3.2 校正方法：① 螺丝刀松开十字环三个管转动螺旋；② ...
