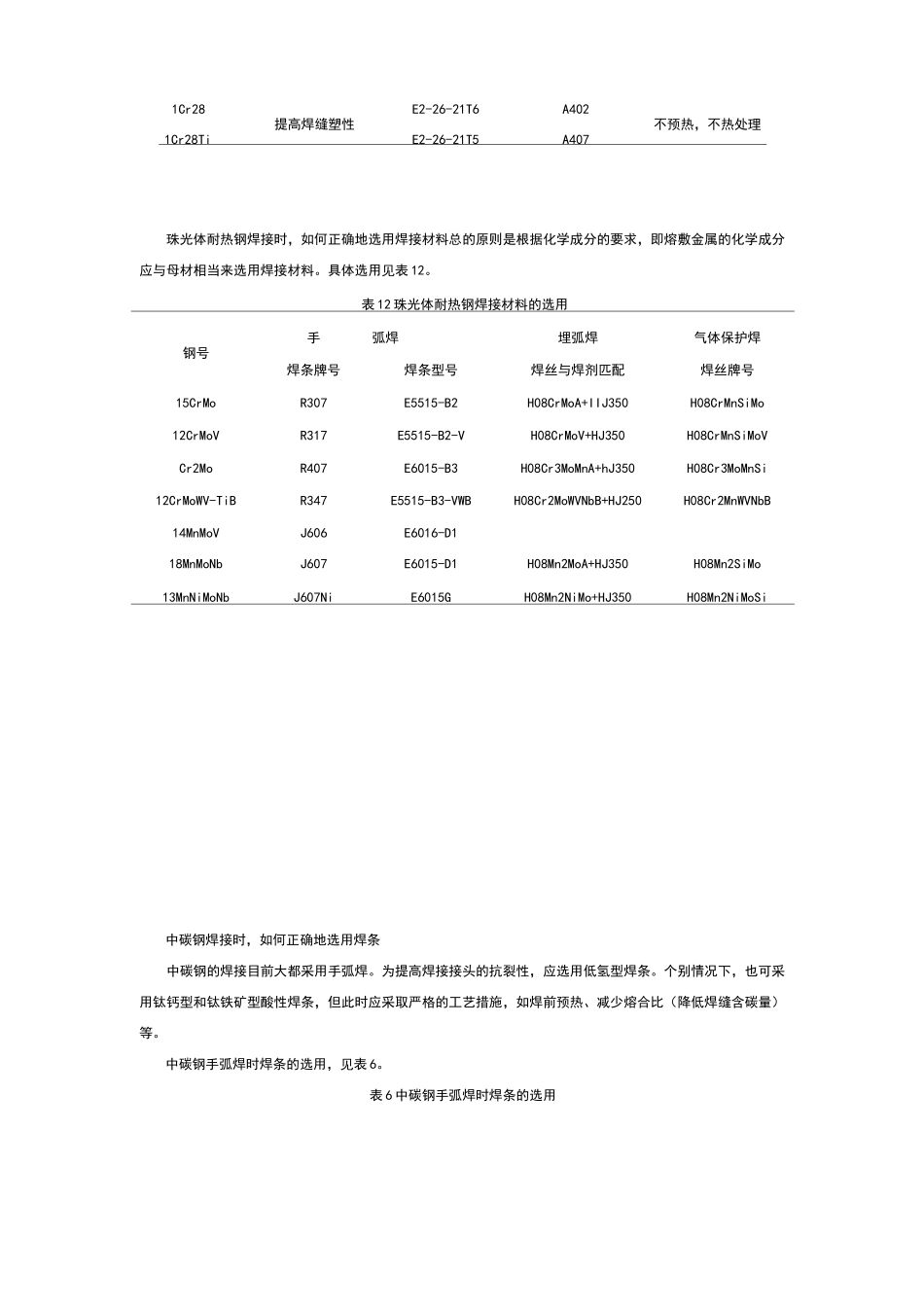

常用母材与焊材选用表国标厂标对应埋弧焊丝对应 CO2焊丝对应氩弧焊丝主要用途E4303J42H08A/H08MnH08Mn2SiH08Mn2SiAQ235-A/10#20#2AE4316J42H08A/H08E/H08Mn2SiH08Mn2SiA5-D/Q235-C/20G/20g/20R/206H08MnAE4315J427E5016J50H10MnSiH08Mn2SiH10MnSi16Mn6H120Mn2A16MnRE5015J507E5515-B1R20H13CrMoAH08CrMoA12CrMo/12CrMoG7E5515-B2R3015CrMo/15CrMoG7E5515-B2-R31H08CrMoVAH08CrMoVA12CrMoV/12CrMoVGV7E6015-B2R407E308-16A10H0Cr21Ni10H0Cr21Ni100Cr18Ni9/00Cr19Ni10/00Cr19Ni121TiE308-15A107E308L-16A0000Cr19Ni10/00Cr18Ni10Ti2E316L-16A02焊接尿素及合成纤维设备，铬不锈钢，2复合钢，异种钢E347-16A13H0Cr21Ni10H0Cr21Ni100Cr18Ni10Ti2TiTi1Cr18Ni9TiE347-15A137E309-16A30焊接相同类型的不锈钢，不锈钢衬里，2异种钢，咼铬钢E309-15A307E310-16A40焊接高温下工作的同类型耐热不锈2钢，Cr5Mo/Cr9MoE310-15A40/Cr13 钢等7焊接铁素体不锈钢用焊条选用焊条钢种对接头性能要求型号牌号预热及焊后热处理1Cr17Cr17Ti耐硝酸及耐热E0-17-16E0-17-15G302G307焊前预热 120〜200C，焊后 750〜800C 回火Cr17E0-19-10-15A1070Cr17Ti提高焊缝塑性不预热，不热处理1Cr17Mo2TiE0-18-12Mo2-15A2071Cr25Ti抗氧化性E1-23-13-15A307不预热，焊后 760〜780°C 回火1Cr28E2-26-21T6A402提高焊缝塑性不预热，不热处理1Cr28TiE2-26-21T5A407珠光体耐热钢焊接时，如何正确地选用焊接材料总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。具体选用见表 12。表 12 珠光体耐热钢焊接材料的选用手弧焊埋弧焊气体保护焊钢号焊条牌号焊条型号焊丝与焊剂匹配焊丝牌号15CrMoR307E5515-B2H08CrMoA+IIJ350H08CrMnSiMo12CrMoVR317E5515-B2-VH08CrMoV+HJ350H08CrMnSiMoVCr2MoR407E6015-B3H08Cr3MoMnA+hJ350H08Cr3MoMnSi12CrMoWV-TiBR347E5515-B3-VWBH08Cr2MoWVNbB+HJ250H08Cr2MnWVNbB14MnMoV18MnMoNbJ606J607E6016-D1E6015-D1H08Mn2MoA+HJ350H08Mn2SiMo13MnNiMoNbJ607NiE6015GH08Mn2NiMo+HJ350H08Mn2NiMoSi中碳钢焊接时，如何正确地选用焊条中碳钢的焊接目前大都采用手弧焊。为提高焊接接头的抗裂性，应选用低氢型焊条。个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。中碳钢手弧焊时焊条的选用，见表 6。表 6 中碳钢手弧焊时焊条的选用钢号焊件含碳量(%)焊...
