2024年配电柜拆除安装施工方案设计VIP免费

2024年配电柜拆除安装施工方案设计_第1页
1/11
2024年配电柜拆除安装施工方案设计_第2页
2/11
2024年配电柜拆除安装施工方案设计_第3页
3/11

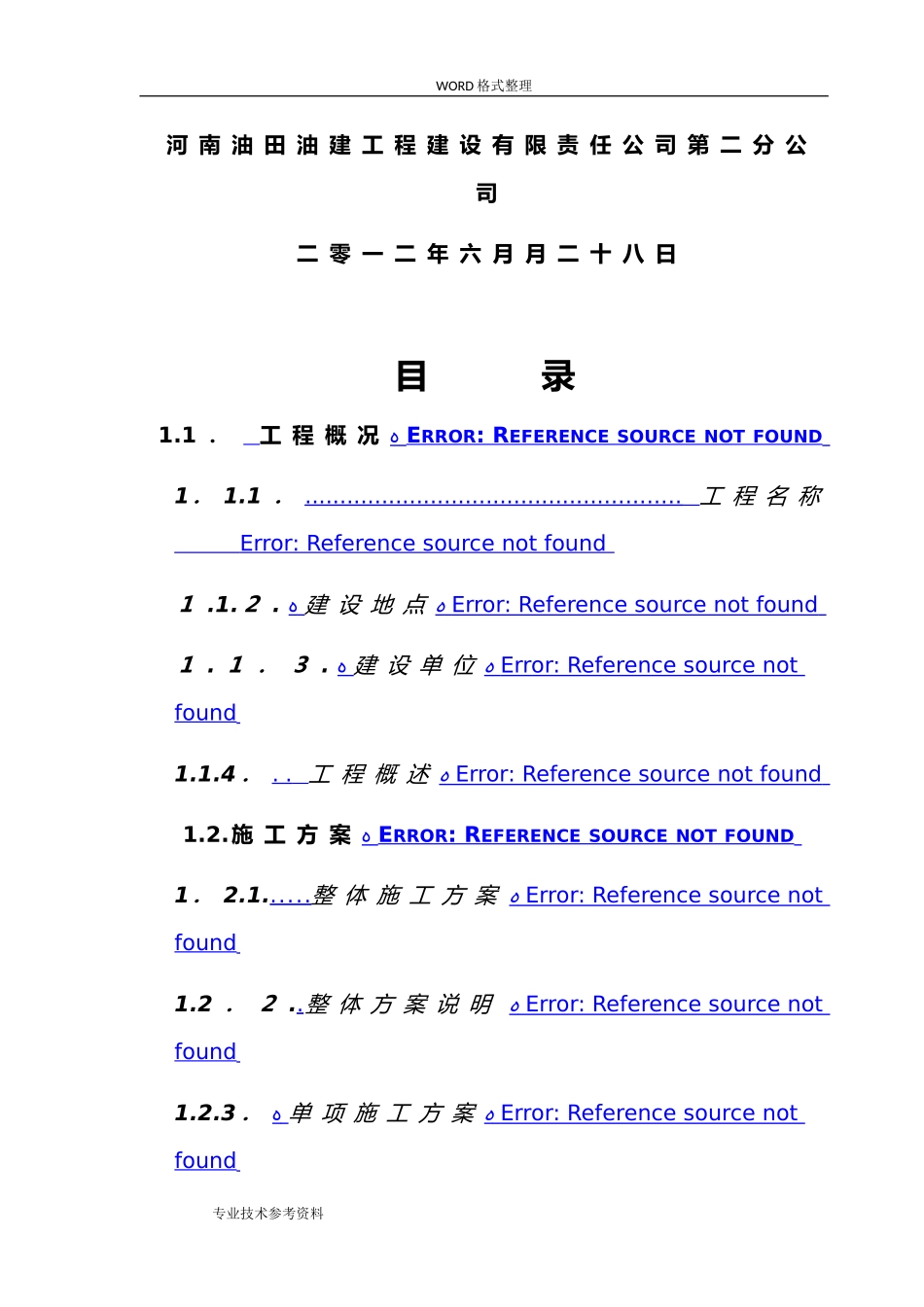

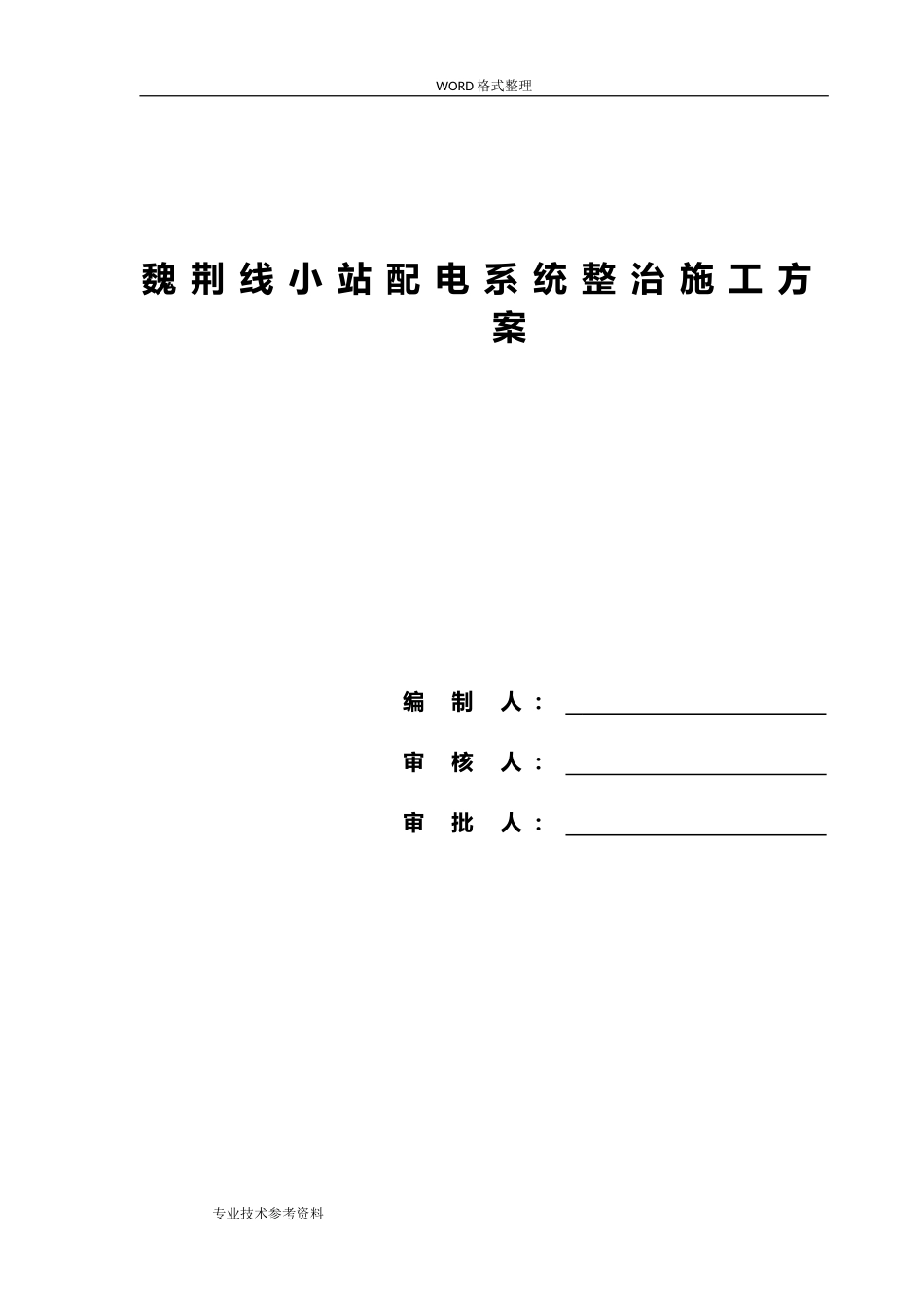

WORD格式整理魏荆线小站配电系统整治施工方案编制人:审核人:审批人:专业技术参考资料WORD格式整理河南油田油建工程建设有限责任公司第二分公司二零一二年六月月二十八日目录1.1.工程概况ﻩERROR:REFERENCESOURCENOTFOUND1.1.1.......................................................工程名称Error:Referencesourcenotfound1.1.2.ﻩ建设地点ﻩError:Referencesourcenotfound1.1.3.ﻩ建设单位ﻩError:Referencesourcenotfound1.1.4...工程概述ﻩError:Referencesourcenotfound1.2.施工方案ﻩERROR:REFERENCESOURCENOTFOUND1.2.1......整体施工方案ﻩError:Referencesourcenotfound1.2.2..整体方案说明ﻩError:Referencesourcenotfound1.2.3.ﻩ单项施工方案ﻩError:Referencesourcenotfound专业技术参考资料WORD格式整理1.3.技术力量及人员配置ﻩERROR:REFERENCESOURCENOTFOUND1.4.安全施工方案ﻩ91.1.工程概况工程名称魏荆线小站配电系统整治建设地点湖北襄樊魏荆线各小站建设单位中石化管道储运公司襄阳工程建设项目部开竣工时间:2012年7月9日—2012年8月专业技术参考资料WORD格式整理30日工程概述1、魏荆线2#、4#、6#、11#、13#站的低压配电系统属于老式配电柜,而且电气元件老化,对值班操作人员不安全,容易发生触电事故。2、由于负荷增大,电容补偿柜容量不足,经常受到当地电力部门的停电或罚款处理。3、由于设备老化,配电柜柜门不能关严,开关拒动等问题经常出现,严重影响到安全生产。为保障站内安全正常用电,需对2#、4#、6#、11#、13#站的老式配电柜进行更换。专业技术参考资料WORD格式整理1.2.施工方案整体施工方案本工程的施工内容主要包括:1、维修配电柜17面。进线柜5面,出线柜10面、电容补偿柜2面。2、低压无功补偿装置调试2组。3、盘柜配线100米。4、电缆试验5回路。5、母线调试5段。6、铜端子制作60个。7、成套配电柜调试17面8、送电调试100回路。9、三相电度表安装15块。10、接地网制作5套,并入原接地网。整体方案说明介于单站施工工期短、作业点多的特点:我方制定集中力量争取在两个工作日内完成单站的施工改造,并随后准备下一个气站的配电柜改造工作,每个站的改造周期为3个工作日,首先将工程分为专业技术参考资料WORD格式整理四个阶段:一、拆除前施工准备阶段,二、配电柜拆除阶段,三、配电柜安装及配线阶段,四、配电柜回路试验调试阶段。施工队伍配置HSE、技术和质量监督人员。在确保工程质量的前提下按期完成所有工作。配电柜更换安装施工方案施工工艺流程设备拆除→设备开箱检查→设备搬运→柜(盘)稳装→柜(盘)二次线配线→试验调整→送电运行验收。单项施工方案1.2.3.1.拆除前施工准备阶段流程1、检查施工所需要的工具及材料是否齐全2、联系总负责人员及场站人员,做好施工工作的配合及问题解决3、运送新配电柜到达现场并检查配电柜是否完好,线路是否正确,并做好防雨措施4、记录标记原配电柜及线路的柜号和线号标记5、设置防护及确保安全措施(在地板上敷橡胶以免在配电柜移动过程中损坏地板,设置防护隔离带以免误伤他人,我方人员设专人防护并做好防火、防触电、防扎上的防护工作)。1.2.3.2.配电柜拆除阶段专业技术参考资料WORD格式整理1、断电后拆除生活用点并接到临时配电柜2、拆除配电柜底部固定部分3、电工检查接线端子及电缆接头是否需要更换4、利用撬杠抬高配电柜,使配电柜坐落在准备的滑杠上来移动配电柜,出门时门前垫枕木使室内与室外同一高度,并移动配电柜到室外(3、4同时进行)。1.2.3.3.配电柜安装及配线阶段1、移动配电柜到室内并就位2、校正配电柜的水平及垂直度,保证误差不超过允许误差3、固定新装配电柜4、按照拆除之前的记录连接回路接线并进行回路、线路标记5、完成各个配电柜的接地工作,并检查检验6、检查配电柜接线及接地是否完好1.2.3.4.配电柜通电调试及交付使用1、对每个回路进行通电调试并试运2、无问题将交付甲方使用1.2.3.5、施工时间进度安排■单站施工共需3个工作日,准确停电时间根据建设单位调专业技术参考资料WORD格式整理度批示为准,进度安排拟定如下表:单站检修安装...
