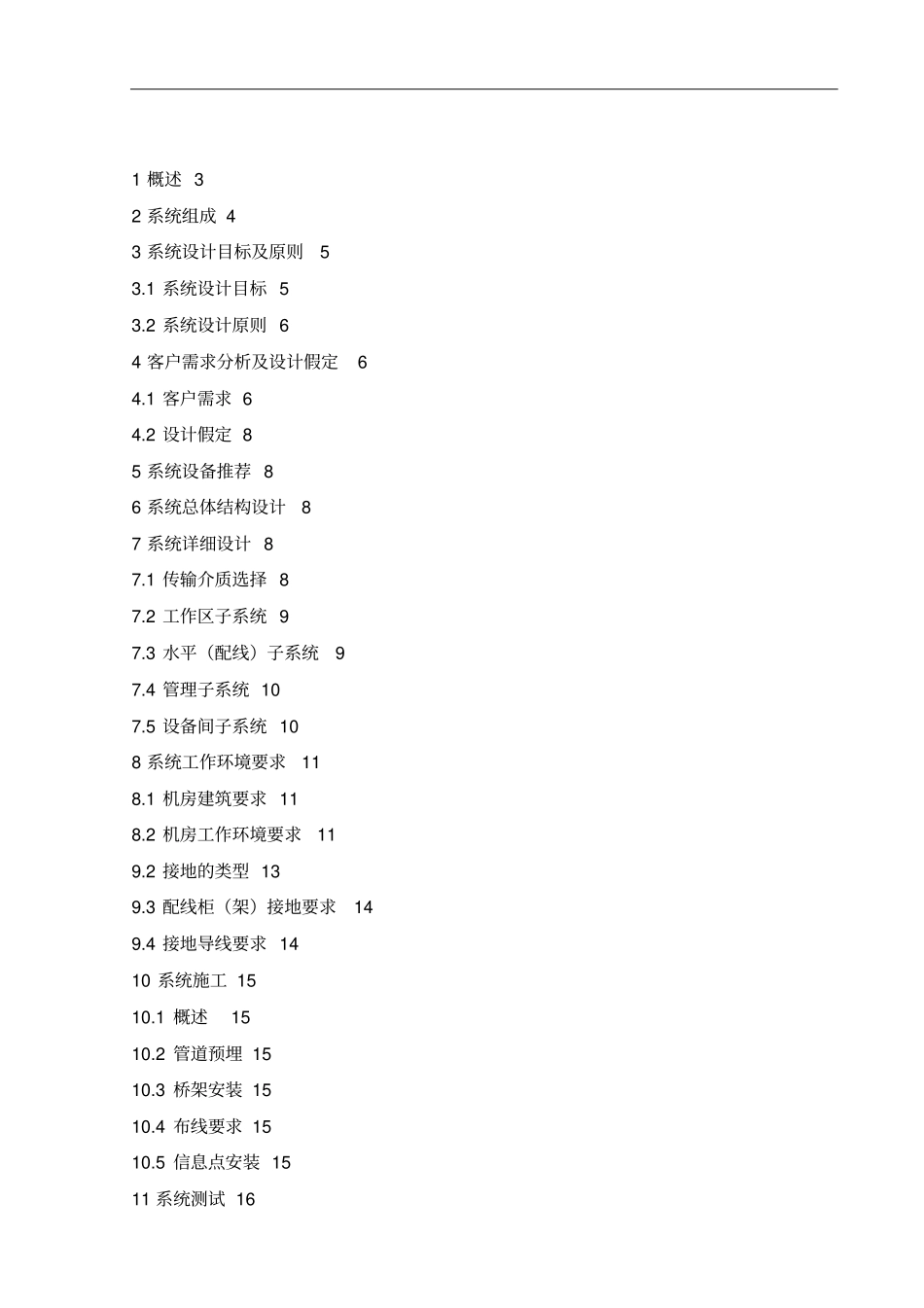

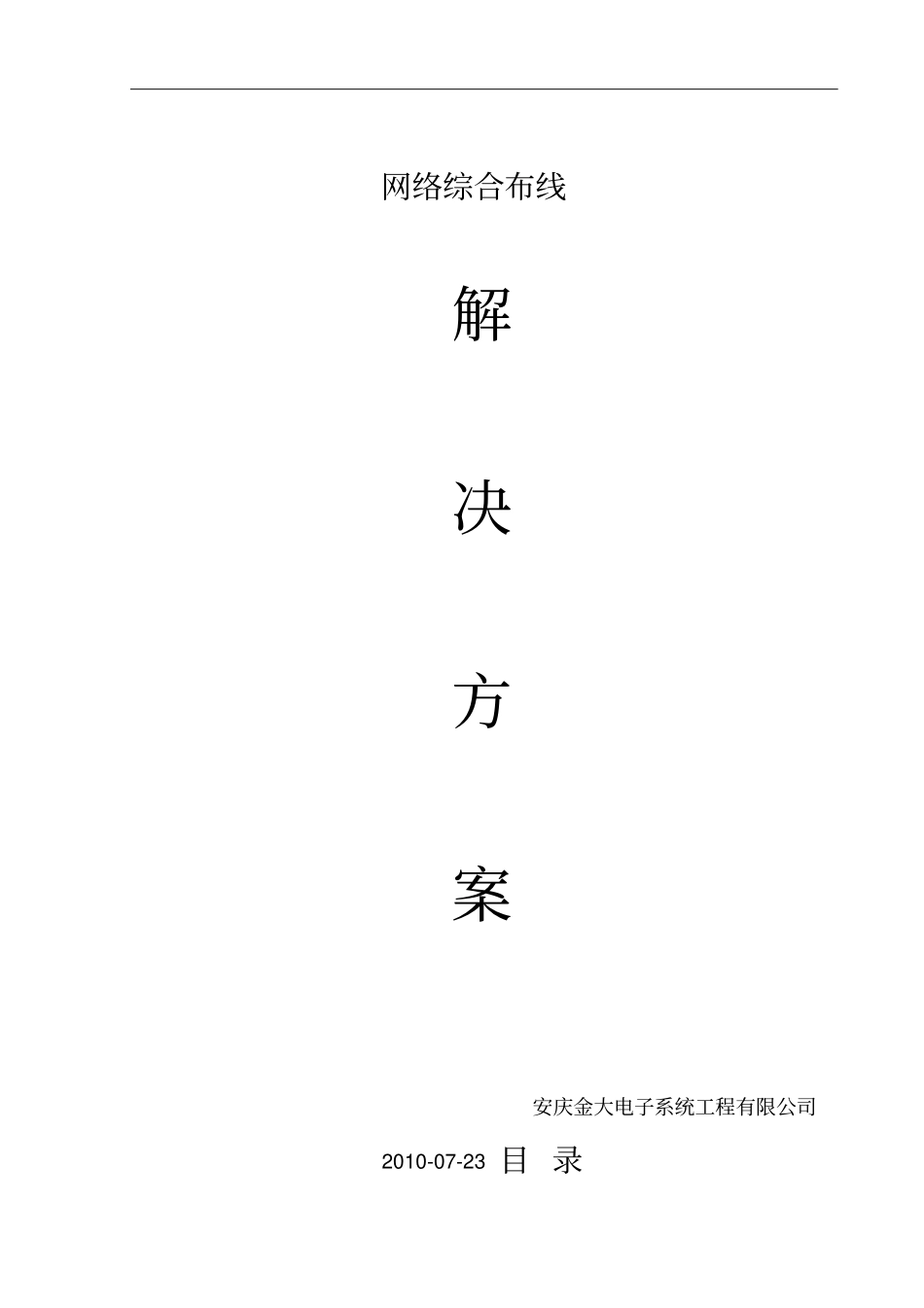

网络综合布线解决方案安庆金大电子系统工程有限公司2010-07-23 目 录1 概述 32 系统组成 43 系统设计目标及原则53.1 系统设计目标 53.2 系统设计原则 64 客户需求分析及设计假定64.1 客户需求 64.2 设计假定 85 系统设备推荐 86 系统总体结构设计87 系统详细设计 87.1 传输介质选择 87.2 工作区子系统 97.3 水平（配线）子系统97.4 管理子系统 107.5 设备间子系统 108 系统工作环境要求118.1 机房建筑要求 118.2 机房工作环境要求119.2 接地的类型 139.3 配线柜（架）接地要求149.4 接地导线要求 1410 系统施工 1510.1 概述1510.2 管道预埋 1510.3 桥架安装 1510.4 布线要求 1510.5 信息点安装 1511 系统测试 1611.1 铜缆测试 1612 系统验收 1612.1 系统验收依据和遵循的标准1712.2 系统验收主要工程和指标1712.3 系统验收方法 1713 货物清单和货物价格1714 网络结构拓朴图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 1 概述随着现代化水平的发展，网络的应用已深入到各种领域，特别是现在的企业办公更是离不开网络，财务系统、OA 办公系统、 VPN 分公司与子公司互联系统、CRM 客户管理系统、因特网上网系统等都离不开网络，通过各种各样的软件对公司企业的办公效率大大提高，在企业办公效率提高的同时，我们对网络的需求也越来越严格，大量的访问下载、病毒入侵等都极大的防碍了我们的正常工作。为此对于我们网络的前期设计也提出了更高的要求、即要满足现在的需要，也要着眼将来的发展。2 系统组成综合布线系统（ GCS ）集成了建筑物内所有弱电布线，包括：自动监控系统、门禁区系统、通讯系统及办公自动化系统等；并对这些系统实施统一管理。当使用综合布线系统时，计算机系统、用户交换机系统以及局域网络系统的配线，是使用一套由公共配件所组成的配线系统综合在一起。综合布线系统可兼容各个不同厂家的语音、数据、图像设备；其开放的结构可以作为各种不同工业标准的基准，不再需要为不同的设备准备不同的配线零件以及复杂的线路标志与管理线路图表。GCS 使得配线系统将具有更大的适用性、灵活性，可以利用最低的成本在最小的干扰下，进行工作地点上的终端设备的重新安排与规划。根据国际电子工业协会(EIA) 和国际电信工业协会 (TIA)制定的结构化布线系统标准(EIA/TIA568A) ，及中国工程建设标准化协会制定的标准《建筑与建筑群综合布线系统工程...
