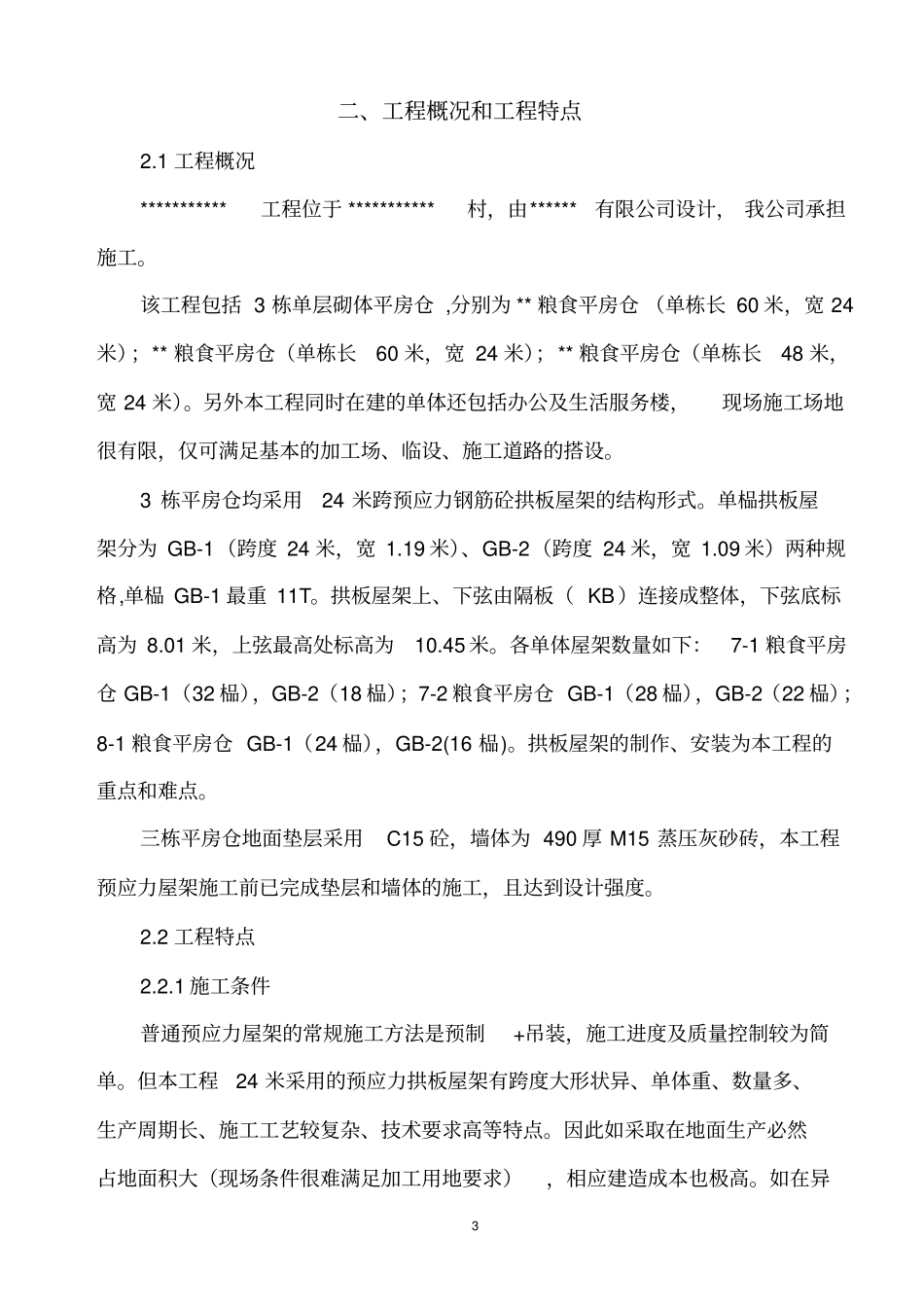

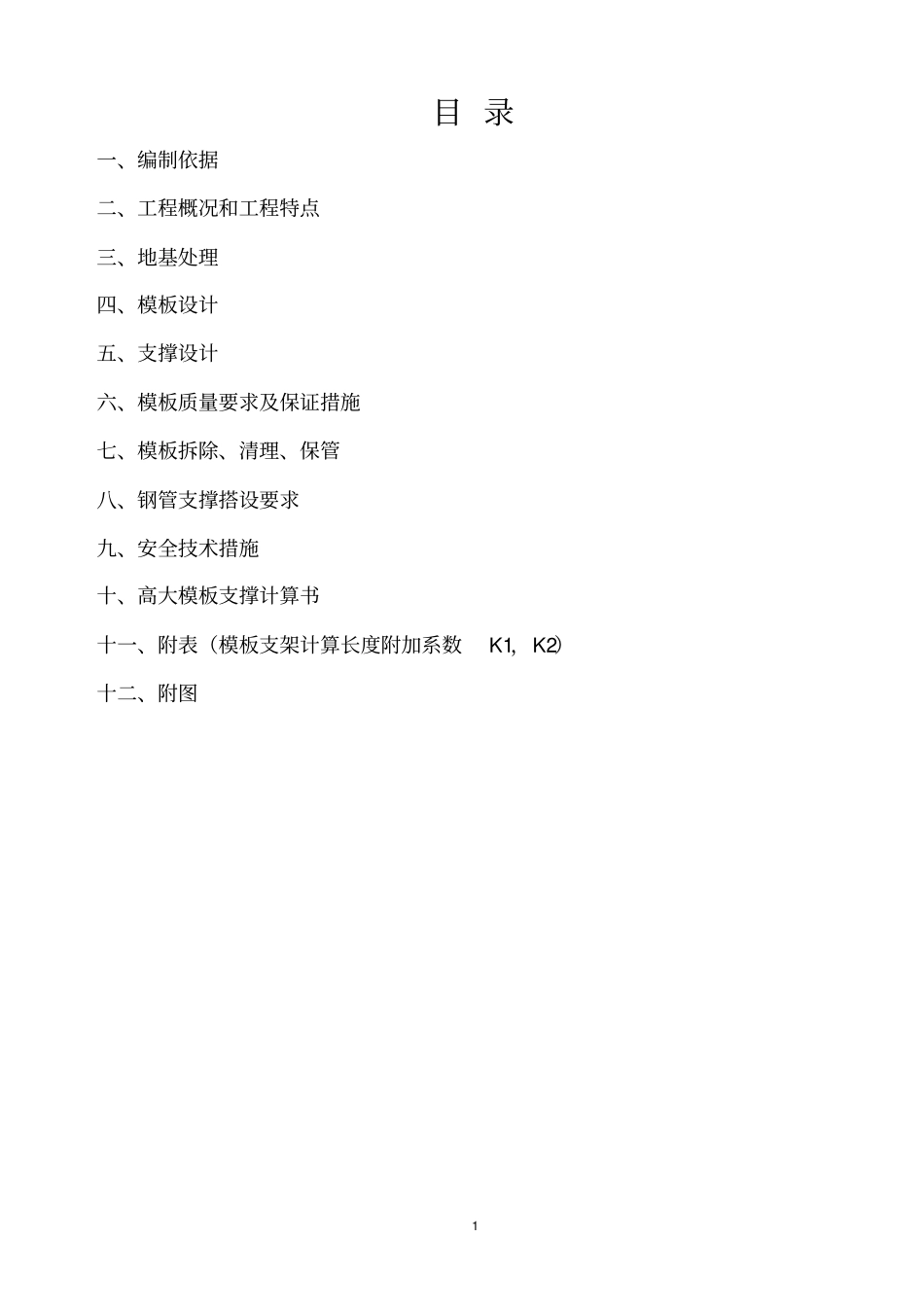

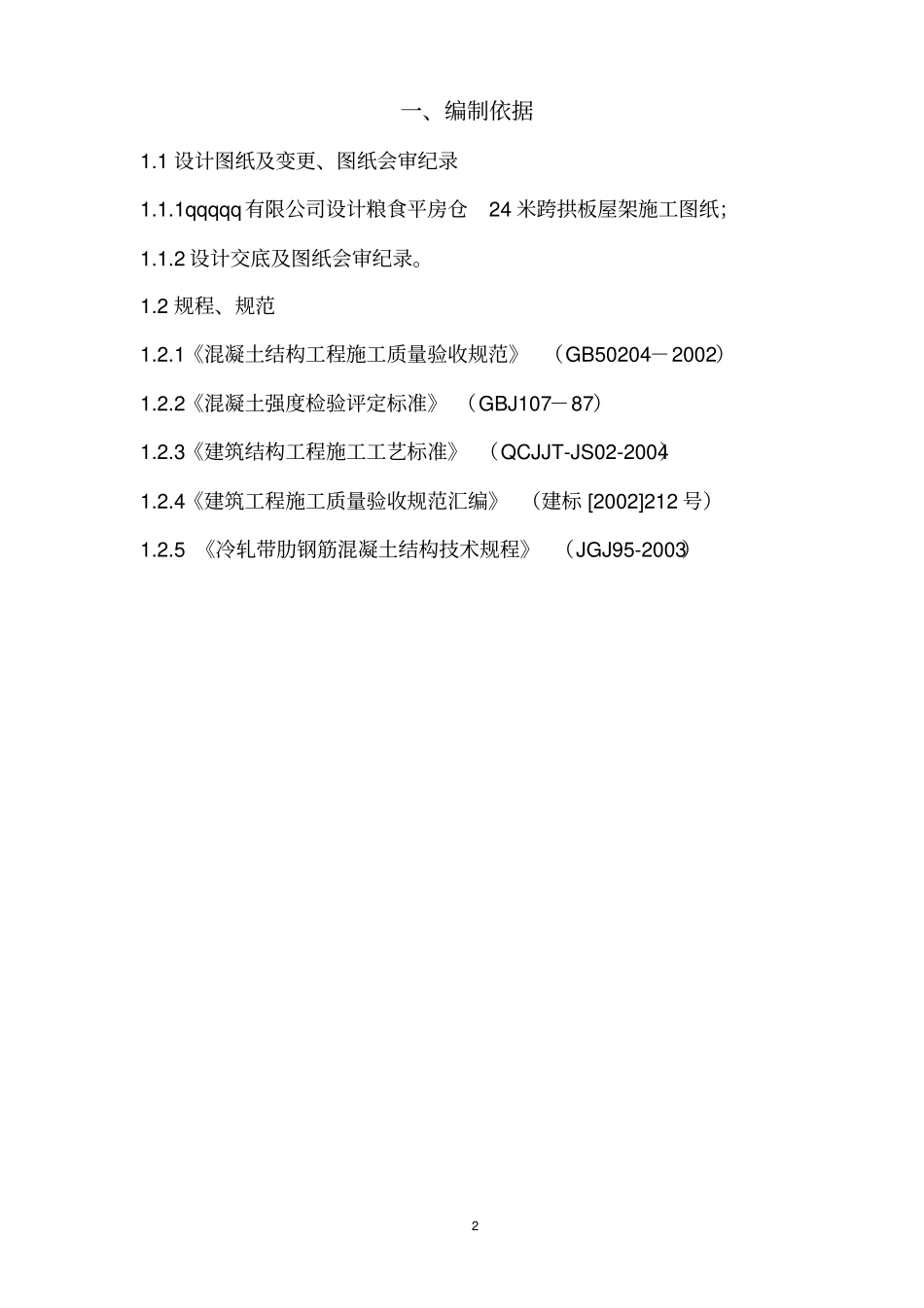

1 目 录一、编制依据二、工程概况和工程特点三、地基处理四、模板设计五、支撑设计六、模板质量要求及保证措施七、模板拆除、清理、保管八、钢管支撑搭设要求九、安全技术措施十、高大模板支撑计算书十一、附表（模板支架计算长度附加系数K1，K2）十二、附图2 一、编制依据1.1 设计图纸及变更、图纸会审纪录1.1.1qqqqq有限公司设计粮食平房仓24 米跨拱板屋架施工图纸；1.1.2 设计交底及图纸会审纪录。1.2 规程、规范1.2.1《混凝土结构工程施工质量验收规范》 （GB50204－2002）1.2.2《混凝土强度检验评定标准》 （GBJ107－87）1.2.3《建筑结构工程施工工艺标准》 （QCJJT-JS02-2004）1.2.4《建筑工程施工质量验收规范汇编》 （建标 [2002]212 号）1.2.5 《冷轧带肋钢筋混凝土结构技术规程》 （JGJ95-2003）3 二、工程概况和工程特点2.1 工程概况***********工程位于 ***********村，由******有限公司设计， 我公司承担施工。该工程包括 3 栋单层砌体平房仓 ,分别为 ** 粮食平房仓 （单栋长 60 米，宽 24米）；** 粮食平房仓（单栋长60 米，宽 24 米）；** 粮食平房仓（单栋长48 米，宽 24 米）。另外本工程同时在建的单体还包括办公及生活服务楼，现场施工场地很有限，仅可满足基本的加工场、临设、施工道路的搭设。3 栋平房仓均采用24 米跨预应力钢筋砼拱板屋架的结构形式。单榀拱板屋架分为 GB-1（跨度 24 米，宽 1.19 米）、GB-2（跨度 24 米，宽 1.09 米）两种规格,单榀 GB-1 最重 11T。拱板屋架上、下弦由隔板（ KB）连接成整体，下弦底标高为 8.01 米，上弦最高处标高为10.45 米。各单体屋架数量如下：7-1 粮食平房仓 GB-1（32 榀），GB-2（18 榀）；7-2 粮食平房仓 GB-1（28 榀），GB-2（22 榀）；8-1 粮食平房仓 GB-1（24 榀），GB-2(16 榀)。拱板屋架的制作、安装为本工程的重点和难点。三栋平房仓地面垫层采用C15 砼，墙体为 490 厚 M15 蒸压灰砂砖，本工程预应力屋架施工前已完成垫层和墙体的施工，且达到设计强度。2.2 工程特点2.2.1 施工条件普通预应力屋架的常规施工方法是预制+吊装，施工进度及质量控制较为简单。但本工程24 米采用的预应力拱板屋架有跨度大形状异、单体重、数量多、生产周期长、施工工艺较复杂、技术要求高等特点。因此如采取在地面生产必然占地面积大（现场条件很难满足加工用地要求），相应建造成本也极高。如在异4 地加工，运输道...
