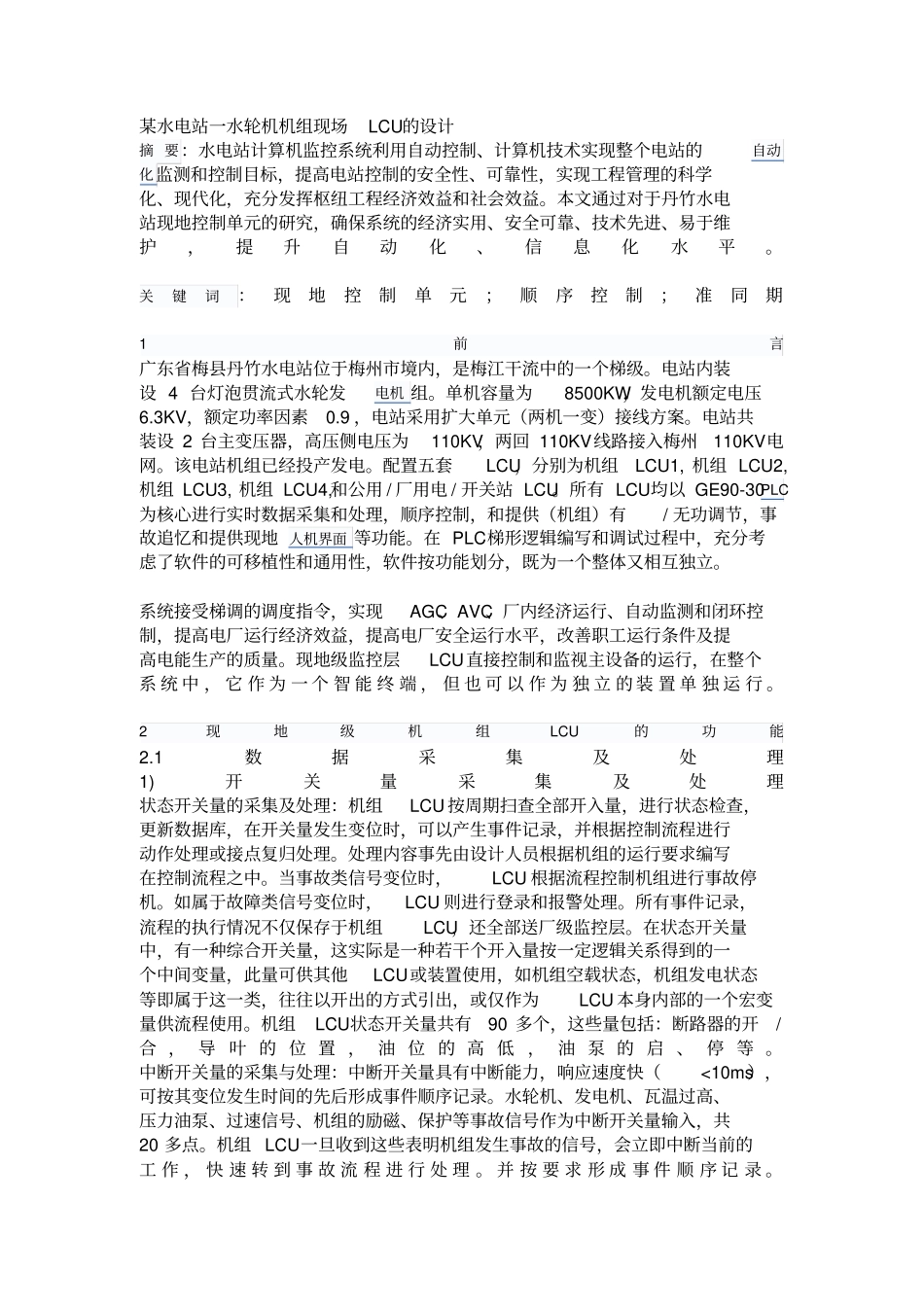

某水电站一水轮机机组现场LCU的设计摘 要：水电站计算机监控系统利用自动控制、计算机技术实现整个电站的自动化监测和控制目标，提高电站控制的安全性、可靠性，实现工程管理的科学化、现代化，充分发挥枢纽工程经济效益和社会效益。本文通过对于丹竹水电站现地控制单元的研究，确保系统的经济实用、安全可靠、技术先进、易于维护，提升自动化、信息化水平。关键词：现地控制单元；顺序控制；准同期1 前言广东省梅县丹竹水电站位于梅州市境内，是梅江干流中的一个梯级。电站内装设 4 台灯泡贯流式水轮发电机 组。单机容量为8500KW，发电机额定电压6.3KV，额定功率因素0.9 ，电站采用扩大单元（两机一变）接线方案。电站共装设 2 台主变压器，高压侧电压为110KV，两回 110KV线路接入梅州110KV电网。该电站机组已经投产发电。配置五套LCU，分别为机组LCU1, 机组 LCU2, 机组 LCU3, 机组 LCU4,和公用 / 厂用电 / 开关站 LCU。所有 LCU均以 GE90-30PLC为核心进行实时数据采集和处理，顺序控制，和提供（机组）有/ 无功调节，事故追忆和提供现地 人机界面 等功能。在 PLC梯形逻辑编写和调试过程中，充分考虑了软件的可移植性和通用性，软件按功能划分，既为一个整体又相互独立。系统接受梯调的调度指令，实现AGC、AVC、厂内经济运行、自动监测和闭环控制，提高电厂运行经济效益，提高电厂安全运行水平，改善职工运行条件及提高电能生产的质量。现地级监控层LCU直接控制和监视主设备的运行，在整个系 统 中 ， 它 作 为 一 个 智 能 终 端 ， 但 也 可 以 作 为 独 立 的 装 置 单 独 运 行 。2 现地级机组LCU的功能2.1 数据采集及处理1) 开关量采集及处理状态开关量的采集及处理：机组LCU 按周期扫查全部开入量，进行状态检查，更新数据库，在开关量发生变位时，可以产生事件记录，并根据控制流程进行动作处理或接点复归处理。处理内容事先由设计人员根据机组的运行要求编写在控制流程之中。当事故类信号变位时，LCU 根据流程控制机组进行事故停机。如属于故障类信号变位时，LCU 则进行登录和报警处理。所有事件记录，流程的执行情况不仅保存于机组LCU，还全部送厂级监控层。在状态开关量中，有一种综合开关量，这实际是一种若干个开入量按一定逻辑关系得到的一个中间变量，此量可供其他LCU或装置使用，如机组空载状态，机组发电状态等即属于这一类，往往以开出的方式引出，或仅作为LCU ...
