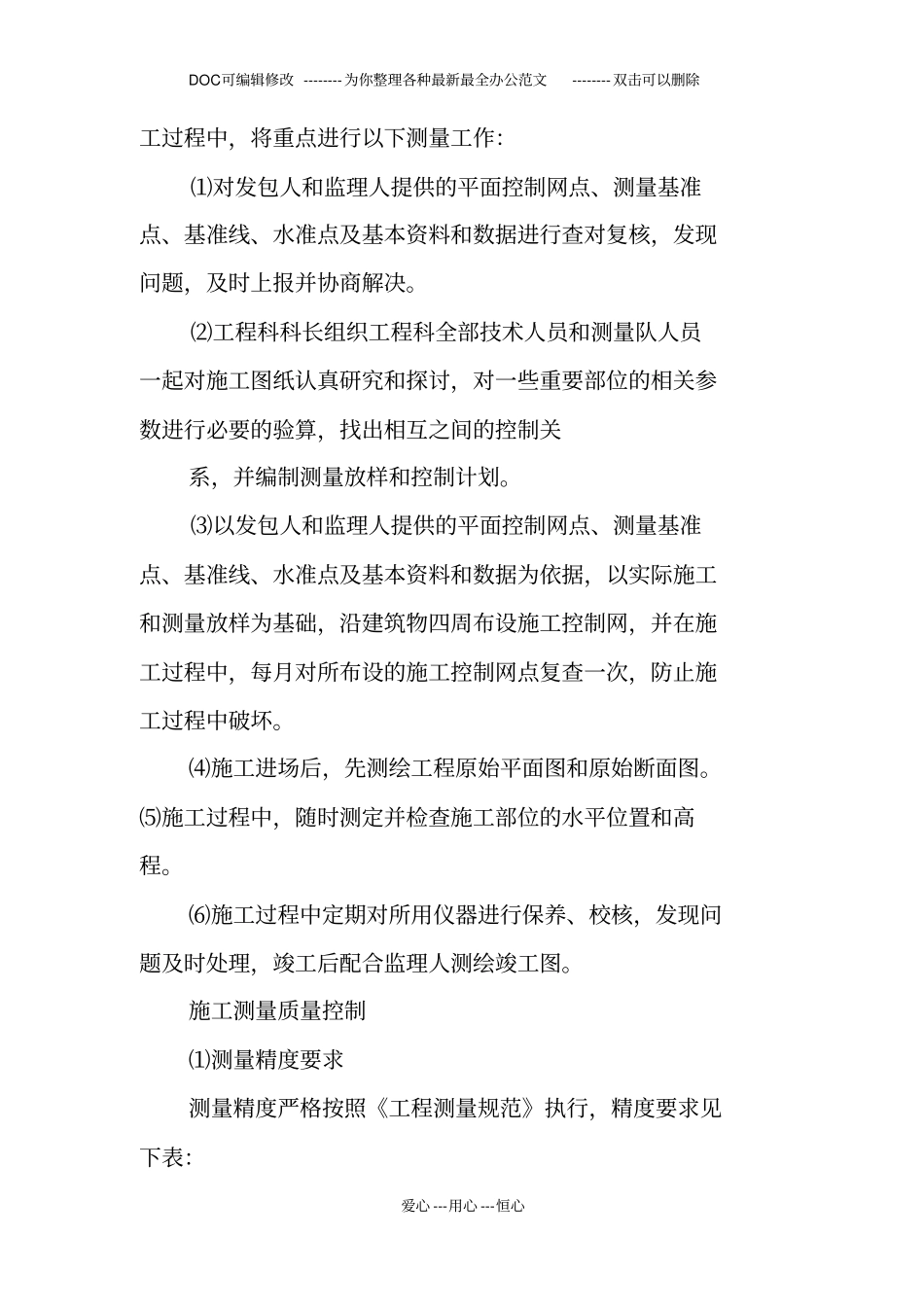

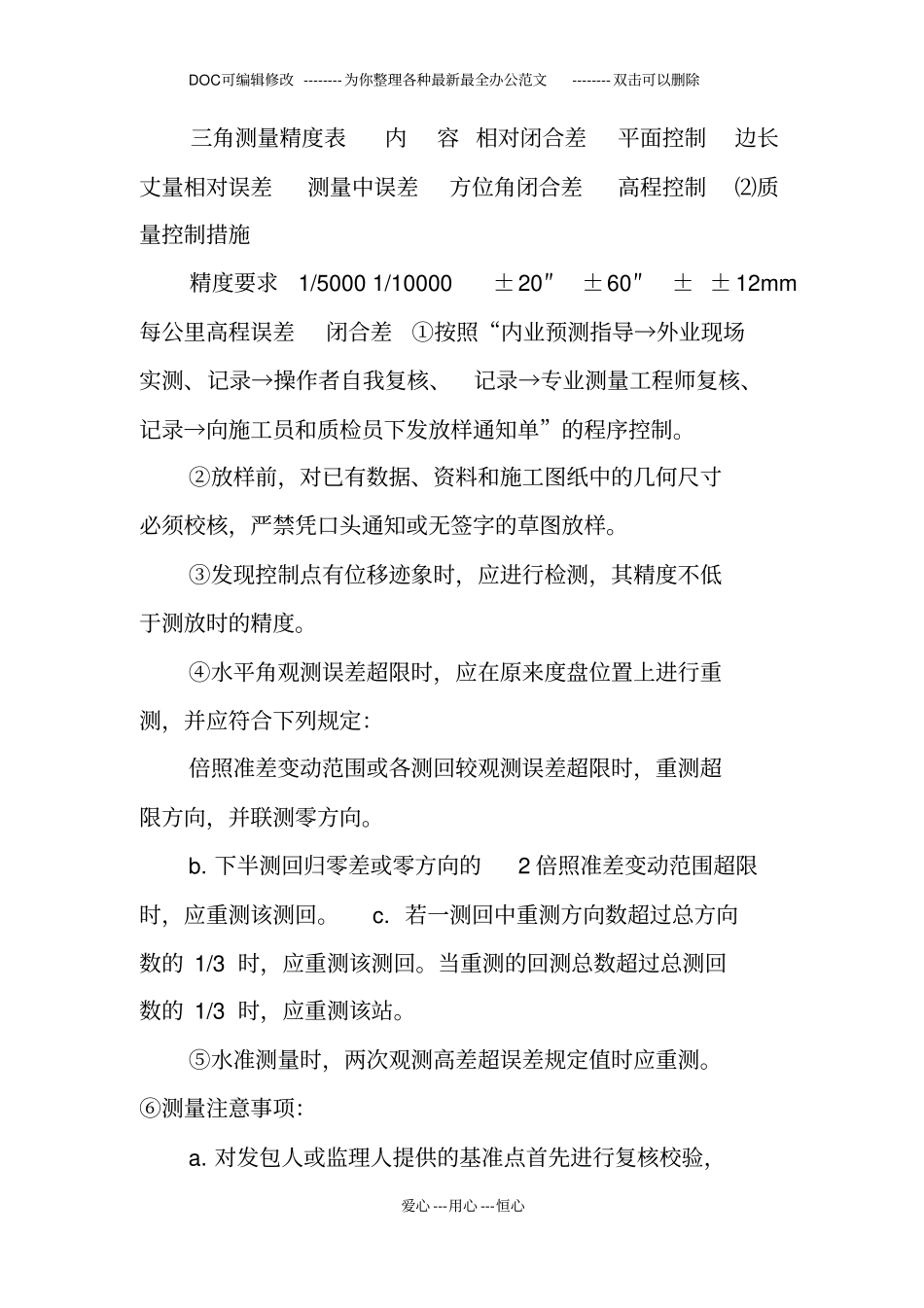

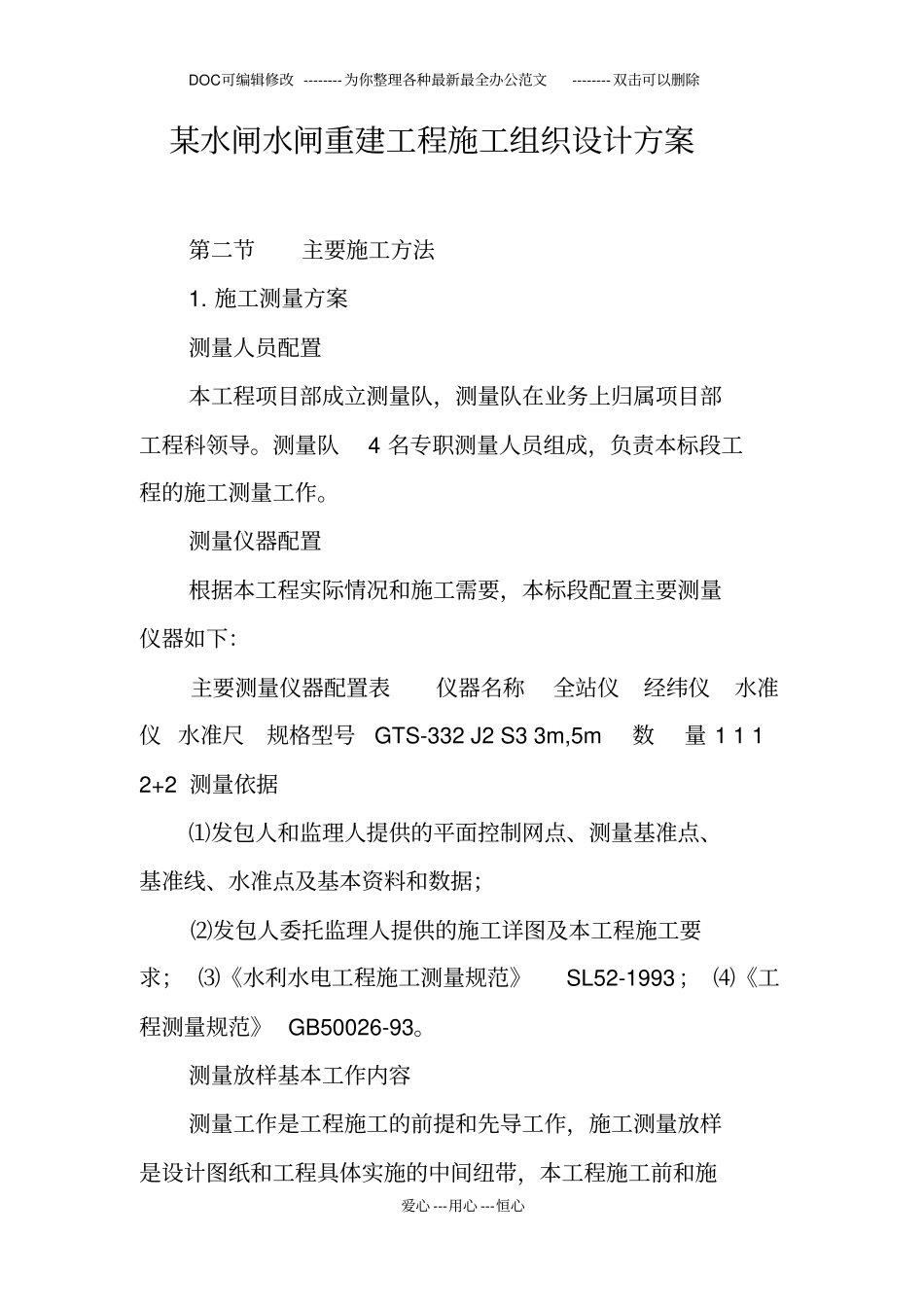

DOC可编辑修改 --------为你整理各种最新最全办公范文--------双击可以删除爱心 ---用心 ---恒心某水闸水闸重建工程施工组织设计方案第二节主要施工方法1. 施工测量方案测量人员配置本工程项目部成立测量队，测量队在业务上归属项目部工程科领导。测量队4 名专职测量人员组成，负责本标段工程的施工测量工作。测量仪器配置根据本工程实际情况和施工需要，本标段配置主要测量仪器如下：主要测量仪器配置表仪器名称全站仪经纬仪水准仪 水准尺规格型号 GTS-332 J2 S3 3m,5m 数量 1 1 1 2+2 测量依据⑴发包人和监理人提供的平面控制网点、测量基准点、基准线、水准点及基本资料和数据；⑵发包人委托监理人提供的施工详图及本工程施工要求； ⑶《水利水电工程施工测量规范》SL52-1993 ； ⑷《工程测量规范》 GB50026-93。测量放样基本工作内容测量工作是工程施工的前提和先导工作，施工测量放样是设计图纸和工程具体实施的中间纽带，本工程施工前和施DOC可编辑修改 --------为你整理各种最新最全办公范文--------双击可以删除爱心 ---用心 ---恒心工过程中，将重点进行以下测量工作：⑴对发包人和监理人提供的平面控制网点、测量基准点、基准线、水准点及基本资料和数据进行查对复核，发现问题，及时上报并协商解决。⑵工程科科长组织工程科全部技术人员和测量队人员一起对施工图纸认真研究和探讨，对一些重要部位的相关参数进行必要的验算，找出相互之间的控制关系，并编制测量放样和控制计划。⑶以发包人和监理人提供的平面控制网点、测量基准点、基准线、水准点及基本资料和数据为依据，以实际施工和测量放样为基础，沿建筑物四周布设施工控制网，并在施工过程中，每月对所布设的施工控制网点复查一次，防止施工过程中破坏。⑷施工进场后，先测绘工程原始平面图和原始断面图。⑸施工过程中，随时测定并检查施工部位的水平位置和高程。⑹施工过程中定期对所用仪器进行保养、校核，发现问题及时处理，竣工后配合监理人测绘竣工图。施工测量质量控制⑴测量精度要求测量精度严格按照《工程测量规范》执行，精度要求见下表：DOC可编辑修改 --------为你整理各种最新最全办公范文--------双击可以删除爱心 ---用心 ---恒心三角测量精度表内容 相对闭合差平面控制边长丈量相对误差测量中误差方位角闭合差高程控制⑵质量控制措施精度要求 1/5000 1/10000 ±20″±60″± ± 12mm 每公里高程误差闭合差①按照“内业预测指导...
