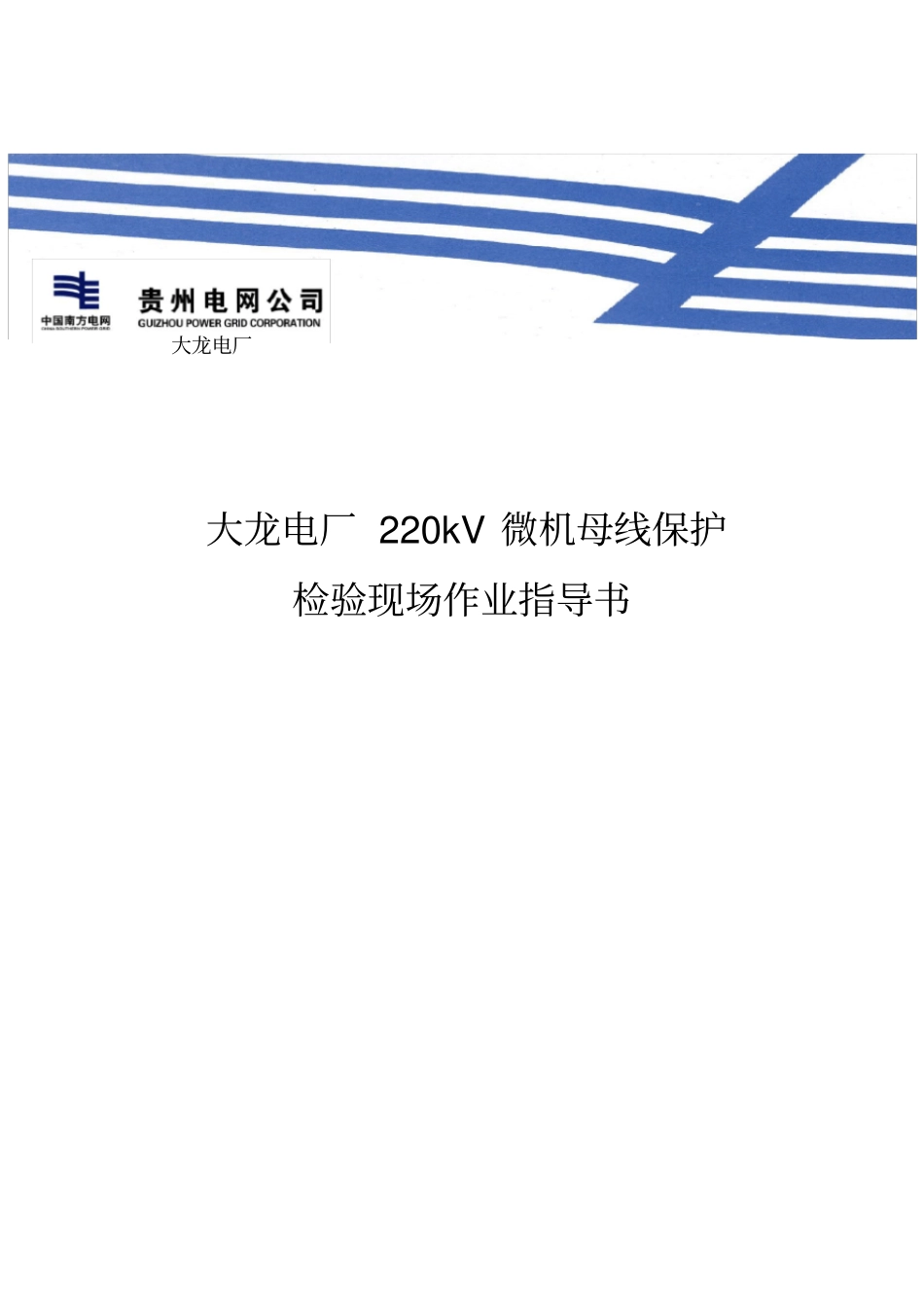

某电厂220kV微机母线保护检验现场作业指引_第1页
1/13

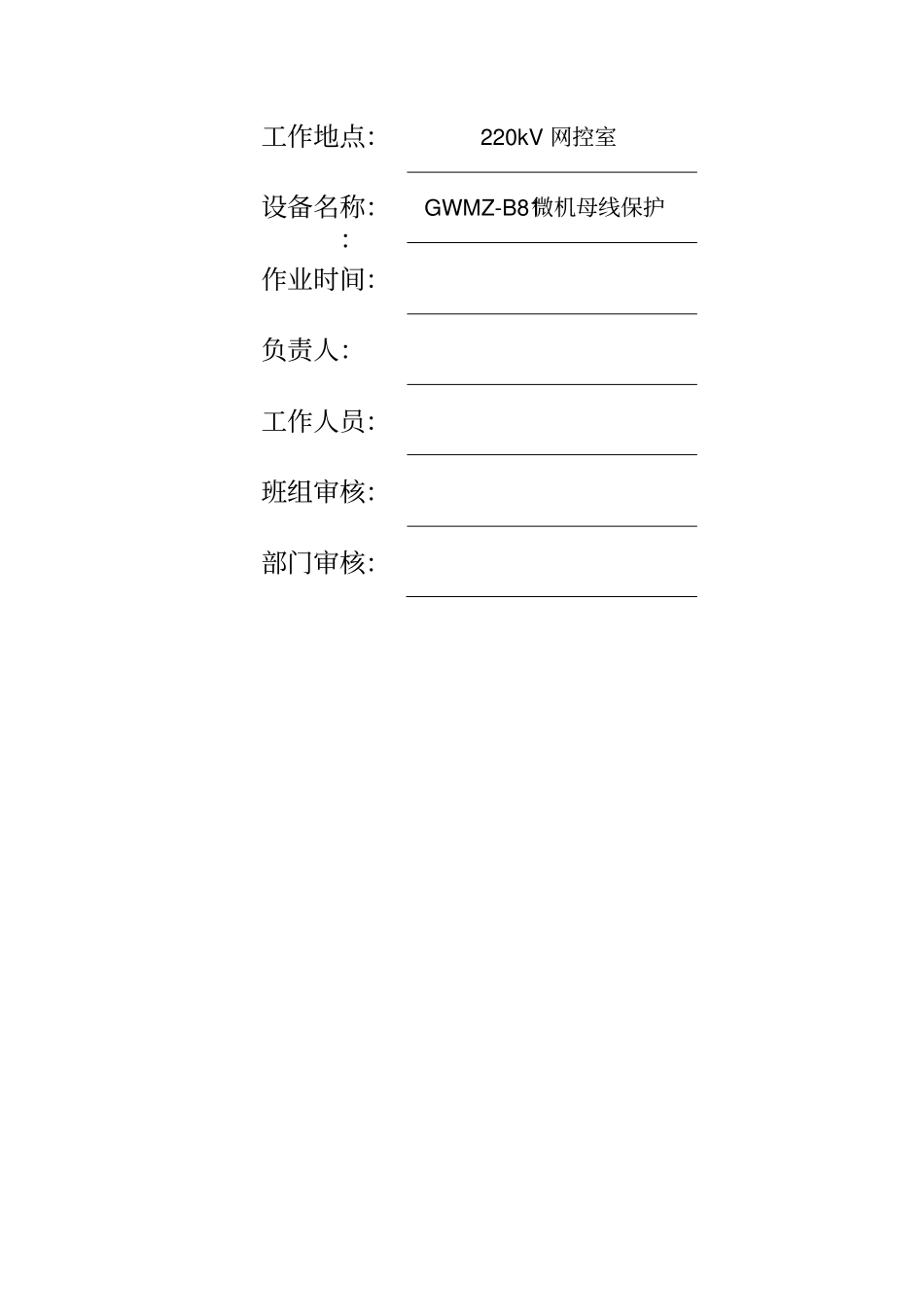

某电厂220kV微机母线保护检验现场作业指引_第2页
2/13

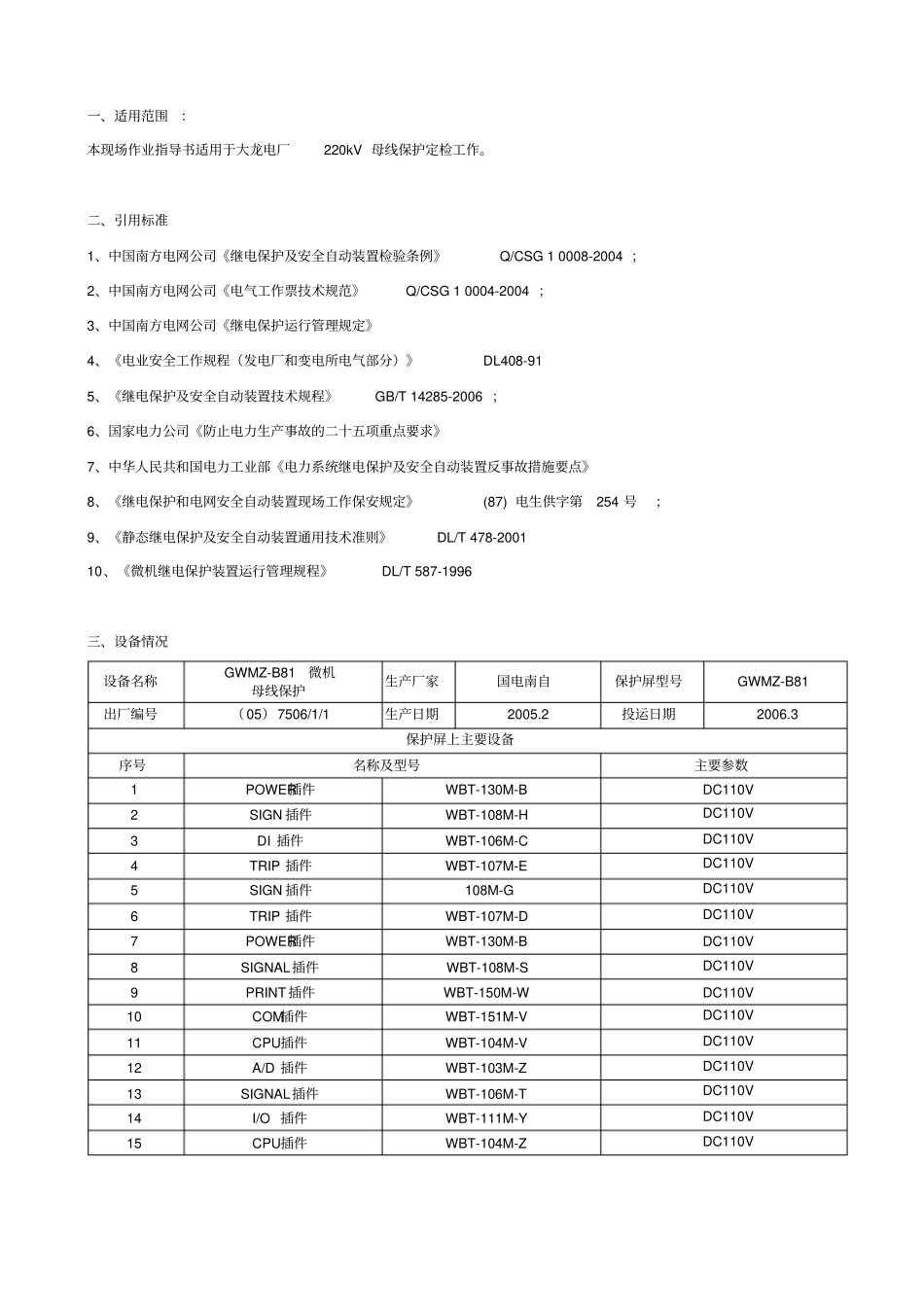

某电厂220kV微机母线保护检验现场作业指引_第3页
3/13
大龙电厂 220kV 微机母线保护检验现场作业指导书大龙电厂:工作地点:220kV 网控室设备名称:GWMZ-B81微机母线保护作业时间:负责人:工作人员:班组审核:部门审核:一、适用范围:本现场作业指导书适用于大龙电厂220kV 母线保护定检工作。二、引用标准1、中国南方电网公司《继电保护及安全自动装置检验条例》Q/CSG 1 0008-2004 ;2、中国南方电网公司《电气工作票技术规范》Q/CSG 1 0004-2004 ;3、中国南方电网公司《继电保护运行管理规定》4、《电业安全工作规程(发电厂和变电所电气部分)》DL408-91 5、《继电保护及安全自动装置技术规程》GB/T 14285-2006 ;6、国家电力公司《防止电力生产事故的二十五项重点要求》7、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》8、《继电保护和电网安全自动装置现场工作保安规定》(87) 电生供字第254 号;9、《静态继电保护及安全自动装置通用技术准则》DL/T 478-2001 10、《微机继电保护装置运行管理规程》DL/T 587-1996 三、设备情况设备名称GWMZ-B81微机母线保护生产厂家国电南自保护屏型号GWMZ-B81 出厂编号(05)7506/1/1 生产日期2005.2 投运日期2006.3 保护屏上主要设备序号名称及型号主要参数1 POWER插件WBT-130M-B DC110V 2 SIGN 插件WBT-108M-H DC110V3 DI 插件WBT-106M-C DC110V4 TRIP 插件WBT-107M-EDC110V5 SIGN 插件108M-G DC110V6 TRIP 插件WBT-107M-DDC110V7 POWER插件WBT-130M-B DC110V8 SIGNAL插件WBT-108M-S DC110V9 PRINT插件WBT-150M-WDC110V 10 COM插件WBT-151M-VDC110V11 CPU插件WBT-104M-VDC110V12 A/D 插件WBT-103M-ZDC110V13 SIGNAL插件WBT-106M-TDC110V14 I/O 插件WBT-111M-YDC110V15 CPU插件WBT-104M-ZDC110V2、版本检查装置版本: 1.01 g 检查情况:四 、 作 业 流 程 图五、工作准备1、准备工作安排序号内容准备情况备注1 检修前,班长召开班前会,根据作业需要和人员精神状态确定作业负责人和作业班成员。根据作业任务,分析设备现状,明确检修项目,交待施工安全措施。分工明确、确定重点检修项目2 检修工作前,工作负责人并根据本次校验的项目,组织工作班成员学习相关“引用标准”、图纸资料分析危险点,核实安全措施是否齐全及本作业指导书,使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。3 检修工作前,工作负责人和材料员检查并落实检修所需仪...
