2024年片石混凝土挡土墙施工组织设计方案VIP免费

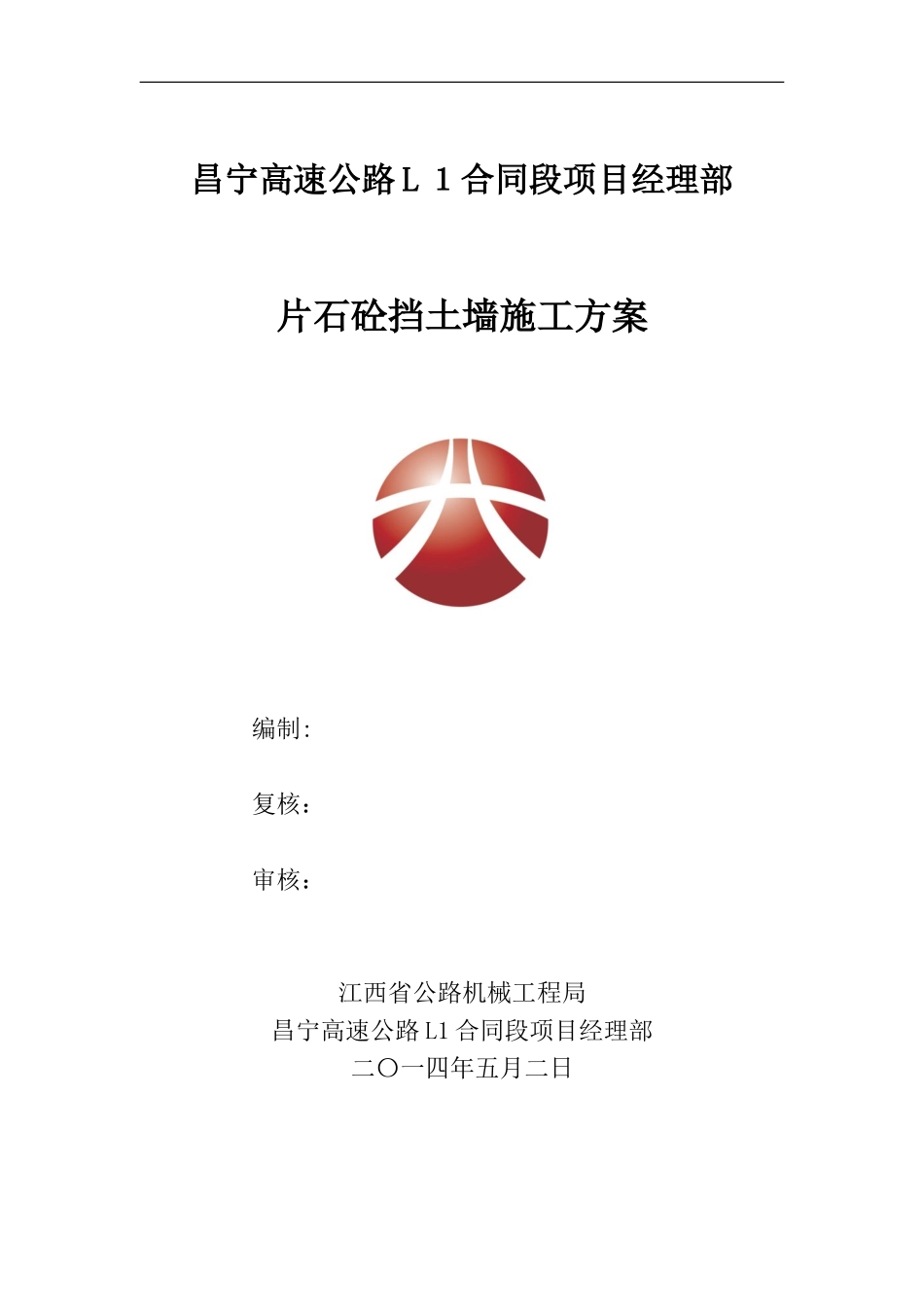

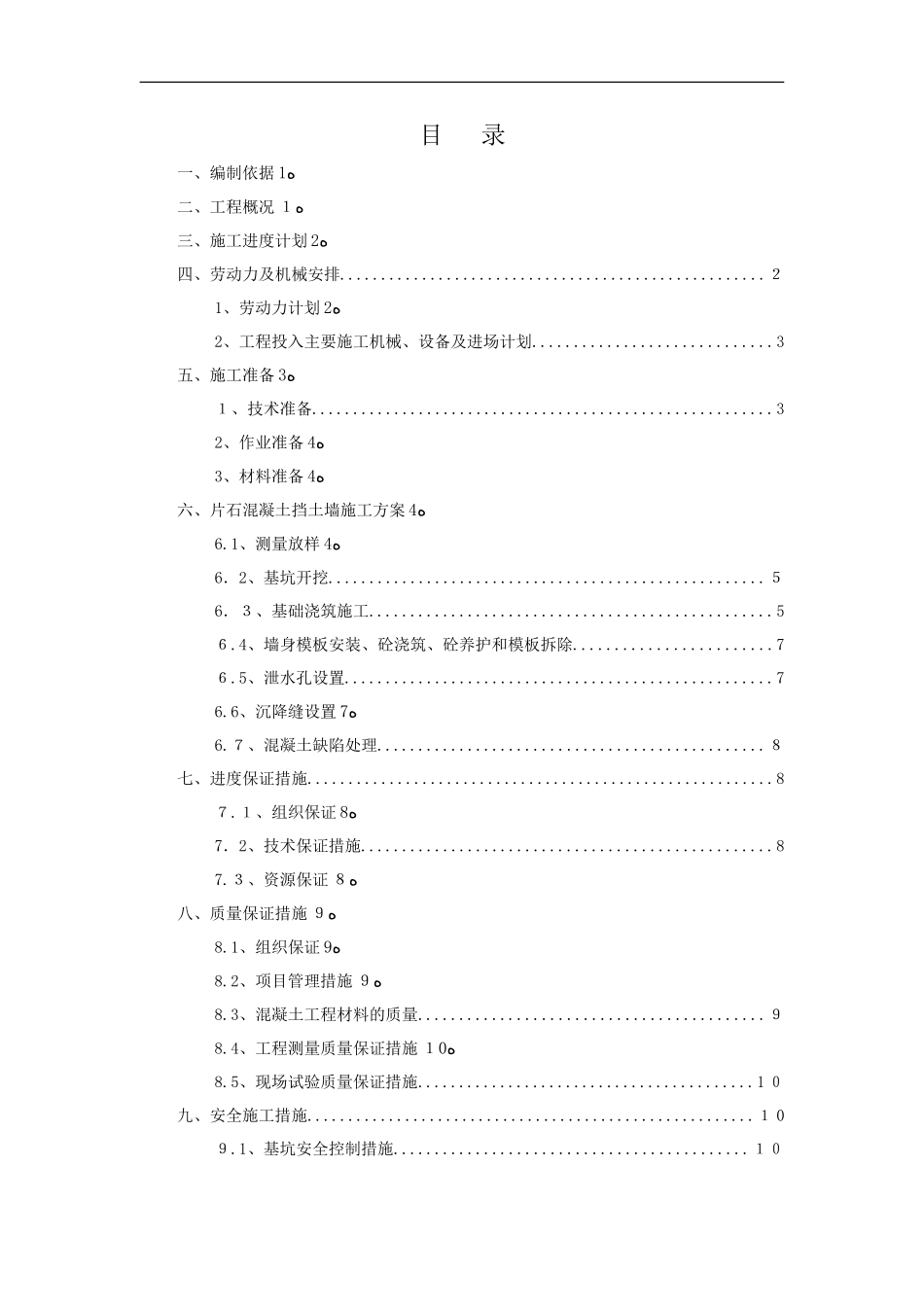

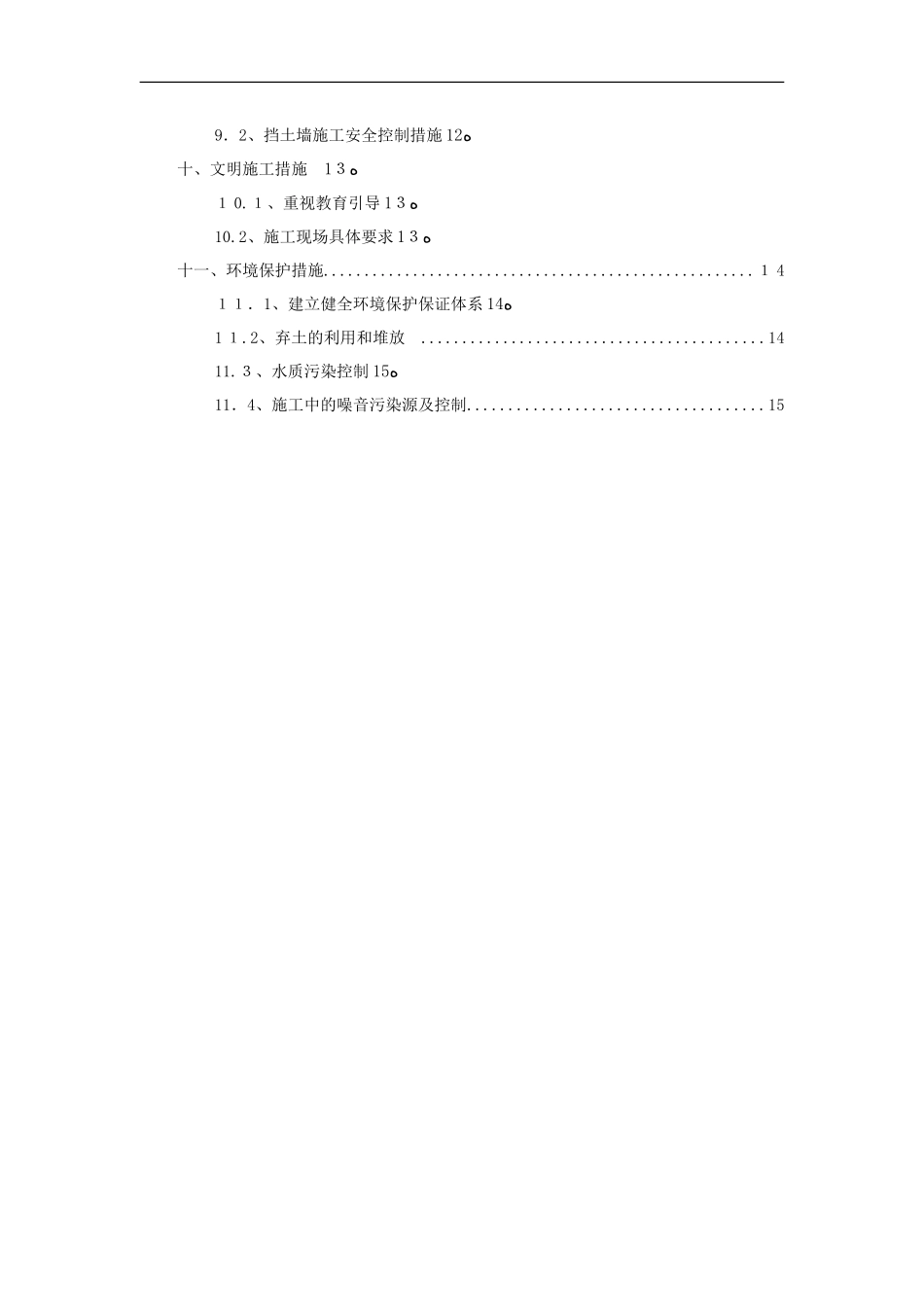

昌宁高速公路L１合同段项目经理部片石砼挡土墙施工方案编制:复核：审核：江西省公路机械工程局昌宁高速公路L1合同段项目经理部二〇一四年五月二日目录一、编制依据ﻩ1二、工程概况ﻩ１三、施工进度计划ﻩ2四、劳动力及机械安排....................................................２1、劳动力计划ﻩ22、工程投入主要施工机械、设备及进场计划.............................3五、施工准备ﻩ3１、技术准备........................................................32、作业准备ﻩ43、材料准备ﻩ4六、片石混凝土挡土墙施工方案ﻩ46.1、测量放样ﻩ46．2、基坑开挖.....................................................５6．３、基础浇筑施工.................................................5６.4、墙身模板安装、砼浇筑、砼养护和模板拆除........................7６.5、泄水孔设置....................................................76.6、沉降缝设置ﻩ76.７、混凝土缺陷处理...............................................８七、进度保证措施.........................................................8７.１、组织保证ﻩ87．2、技术保证措施..................................................87.３、资源保证ﻩ８八、质量保证措施ﻩ９8.1、组织保证ﻩ98.2、项目管理措施ﻩ９8.3、混凝土工程材料的质量..........................................９8.4、工程测量质量保证措施ﻩ１08.5、现场试验质量保证措施.........................................1０九、安全施工措施.......................................................１0９.1、基坑安全控制措施...........................................１０9．2、挡土墙施工安全控制措施ﻩ12十、文明施工措施ﻩ1３１0.１、重视教育引导ﻩ1３10.2、施工现场具体要求ﻩ1３十一、环境保护措施.....................................................１4１１．1、建立健全环境保护保证体系ﻩ141１.2、弃土的利用和堆放..........................................1411.３、水质污染控制ﻩ1511．4、施工中的噪音污染源及控制....................................15一、编制依据1、Ｌ１合同段(LK0+４2１.5２４～ＬＫ1+７46.４26段)修正设计2、昌宁高速L1合同段二阶段施工设计图3、《公路工程质量检验评定标准》（JTGＦ80／1-2004)4、《公路工程施工安全技术规程》(JTJ0７6-9５）5、《公路路基施工技术规范》（ＪTＧF10-2０06)6、《公路桥涵施工技术规范》(JＴG/TＦ50-201１)7、《公路路基设计规范》（JTJD３0－2０04)二、工程概况本标段内挡土墙共有4处，挡土墙支护形式有:仰斜式路堤挡墙和仰斜式路肩挡墙。仰斜式路堤挡墙的墙体采用C１5片石混凝土砌筑,仰斜式路肩挡墙的墙体采用Ｃ20片石混凝土。墙背５0cm范围内用袋装砂砾填筑。沉降缝纵向每10米长设置1道,采用沥青麻絮塞填,缝宽２~3cm,沿墙内、外、顶三边填塞，其深度不小于１５cm。泄水孔采用埋设Φ100ＰＶＣ管,布置间距为2～3ｍ，上下交错布置，最低排泄水孔的底部应高出原地面30cm,进水口应用反虑土工布包裹以免泄水孔淤塞，周围应用塑料网袋装级配碎石填筑，以利于渗水。各处挡土墙工程数量见L1合同段（LK0＋421.５24~LK1+746.42６段)修正设计图中的《路基防护工程数量表(挡土墙）》。ＬK1+0４０~LK１＋２65段为仰斜式路堤墙，位于路基左侧，长度225米，分为23小段,除LＫ1+260~ＬK1+265段为5米长外,其余各小段长度均为10米。墙体为C15片石砼,共计8710m３。墙体最高16米,最低5米。LK1+２90~ＬK1+360段为仰斜式路肩墙,位于路基左侧，长度70米，分为9小段,LＫ1+2９0~ＬＫ1+３10分四个小段,每小段长５米,LＫ1+310~ＬK１+360分５个小段，长度均为１０米。墙体为C２０片石砼，共计2６1８.5m3。墙体最高18米,最低9米。ＬK1+590～LＫ１+660段为仰斜式路堤墙,位于路基左侧，长度7０米,分为7小段，各小段长度均为10米。墙体为Ｃ15片石砼，共计6158.8m３。墙体最高18米,最低10米。此挡墙设计有承台和桩基础，承台C25砼63８．6ｍ3，桩基础C2５砼296.9ｍ３，每10米承台设置３...
