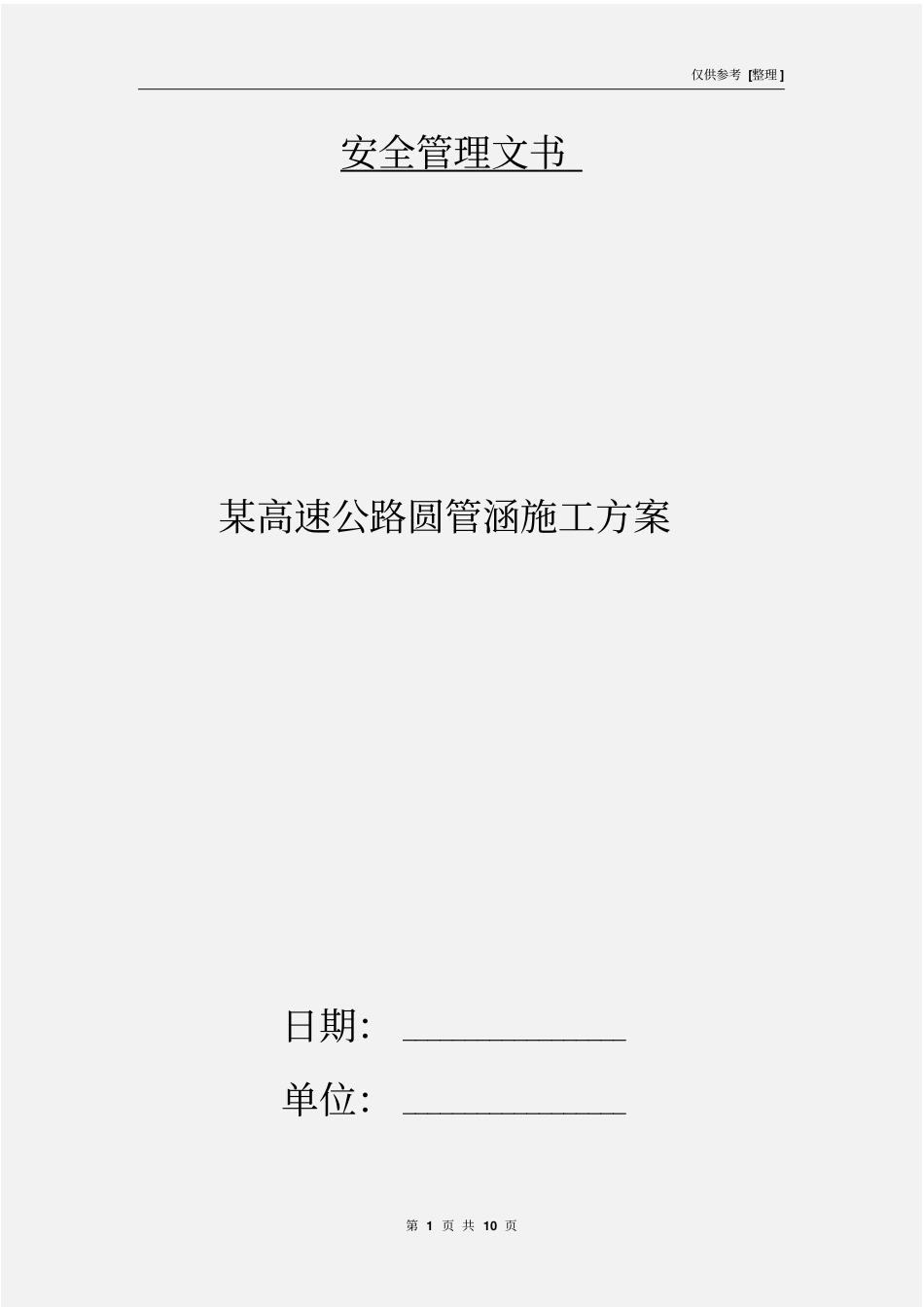

仅供参考 [整理 ] 第 1 页 共 10 页安全管理文书某高速公路圆管涵施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 10 页某高速公路圆管涵施工方案一、涵洞施工技术方案及工艺流程工程概况 : 本匝道内共有三道圆管涵, 一道盖板涵 , 管涵涵管在河源市永隆水泥构件厂采购 . 管涵处地质情况良好 , 板涵处地质情况较差 , 需作地基处理 , 设计采用打 15cm*15cm的混凝土预制桩 , 桩采用现场预制 ,挖掘机压桩的方式打桩 , 钢筋水泥采用业主供材 .1 、总体要求（1）、严格控制砌筑物的施工放样。 每道工序开工前 （开挖、铺砌、安装等）均要进行几何尺寸、平面位置以及高程的控制和校核。（2）、浇筑砼时，严格按照试验室配合比配料，浇筑时，试验人员必须检查砼的坍落度及和易性。避免使用已离析或干硬的砼。砼必须分层浇筑，分层振捣，人工抹平。2、基坑开挖开挖前先进行基础的定位放样。 根据设计图纸给定的里程桩号及涵洞与路中线的夹角，计算出涵洞中心点及各特征点坐标，利用设计单位提供的导线点坐标和水准点高程，用全站仪进行测设，放出基础平面线、桩，并测其高程，各通道测量放样利用点。为便于开挖的检查较核，基础理论轴线控制桩， 应延长至基坑外加以固定、 并护好桩。基坑开挖时，应根据每个基坑的地质情况，基础所处坑壁的土类来决定基坑坑壁的坡度。为保证有足够的工作面，装模板的活动空间，基坑开挖基底应根据排水设计和基础模板设计所需基坑大小而定，一般基底应比设计平面尺寸各边增宽30-100cm，基坑开挖时应保持良好的排水，防止水浸没基坑。若浸水较大时在低凹处挖一个排水坑，比基底低50cm，用水泵及时将水抽走。基础的开挖采用挖掘机开挖、自卸汽车运土，人工配合开挖。当挖仅供参考 [整理 ] 第 3 页 共 10 页掘机施工至基底设计标高附近时，改用人工清理，防止因机机械施工扰动土层。挖至设计标高后不得长时间暴露，扰动或浸泡，而降低其基底承载力。基坑开挖至设计标高后，应迅速检验，采用轻型触探仪进行地基承载力的确定。基坑开挖完毕后，报监理工程师到现场监督检查，并填写地基检验表，监理工程师复验批准后，方进行基础的施工。（基坑开挖达到设计应力后，我部将地基承载力结果呈报贵办。）当地基按图纸换填后承载力满足施工设计图纸后，可直接进行下道工序的施工。当地基或换填后承载力小于施工设计图纸时，须通知监理工程...
