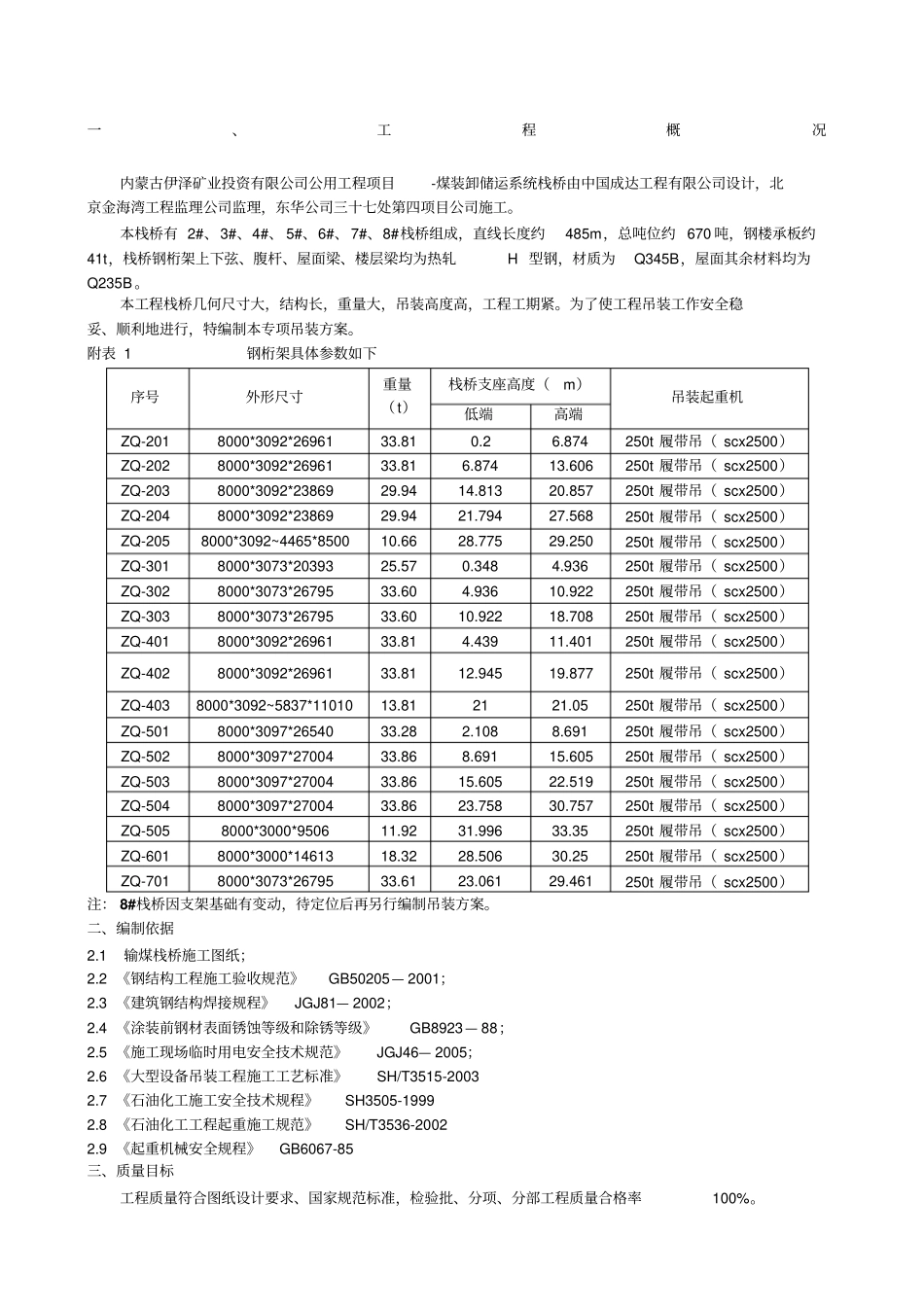

一、工程概况内蒙古伊泽矿业投资有限公司公用工程项目-煤装卸储运系统栈桥由中国成达工程有限公司设计，北京金海湾工程监理公司监理，东华公司三十七处第四项目公司施工。本栈桥有 2#、3#、4#、 5#、6#、7#、8#栈桥组成，直线长度约485m，总吨位约 670 吨，钢楼承板约41t，栈桥钢桁架上下弦、腹杆、屋面梁、楼层梁均为热轧H 型钢，材质为Q345B，屋面其余材料均为Q235B 。本工程栈桥几何尺寸大，结构长，重量大，吊装高度高，工程工期紧。为了使工程吊装工作安全稳妥、顺利地进行，特编制本专项吊装方案。附表 1 钢桁架具体参数如下序号外形尺寸重量（t）栈桥支座高度（m）吊装起重机低端高端ZQ-201 8000*3092*26961 33.81 0.2 6.874 250t 履带吊（ scx2500）ZQ-202 8000*3092*26961 33.81 6.874 13.606 250t 履带吊（ scx2500）ZQ-203 8000*3092*23869 29.94 14.813 20.857 250t 履带吊（ scx2500）ZQ-204 8000*3092*23869 29.94 21.794 27.568 250t 履带吊（ scx2500）ZQ-205 8000*3092~4465*8500 10.66 28.775 29.250 250t 履带吊（ scx2500）ZQ-301 8000*3073*20393 25.57 0.348 4.936 250t 履带吊（ scx2500）ZQ-302 8000*3073*26795 33.60 4.936 10.922 250t 履带吊（ scx2500）ZQ-303 8000*3073*26795 33.60 10.922 18.708 250t 履带吊（ scx2500）ZQ-401 8000*3092*26961 33.81 4.439 11.401 250t 履带吊（ scx2500）ZQ-402 8000*3092*26961 33.81 12.945 19.877 250t 履带吊（ scx2500）ZQ-403 8000*3092~5837*11010 13.81 21 21.05 250t 履带吊（ scx2500）ZQ-501 8000*3097*26540 33.28 2.108 8.691 250t 履带吊（ scx2500）ZQ-502 8000*3097*27004 33.86 8.691 15.605 250t 履带吊（ scx2500）ZQ-503 8000*3097*27004 33.86 15.605 22.519 250t 履带吊（ scx2500）ZQ-504 8000*3097*27004 33.86 23.758 30.757 250t 履带吊（ scx2500）ZQ-505 8000*3000*9506 11.92 31.996 33.35 250t 履带吊（ scx2500）ZQ-601 8000*3000*14613 18.32 28.506 30.25 250t 履带吊（ scx2500）ZQ-701 8000*3073*26795 33.61 23.061 29.461 250t 履带吊（ scx2500）注： 8#栈桥因支架基础有变动，待定位后再另行编制吊装方案。二、编制依据2.1 输煤栈桥施工图纸；2.2 《钢结构工程施工验收规范》GB50205— 20...
