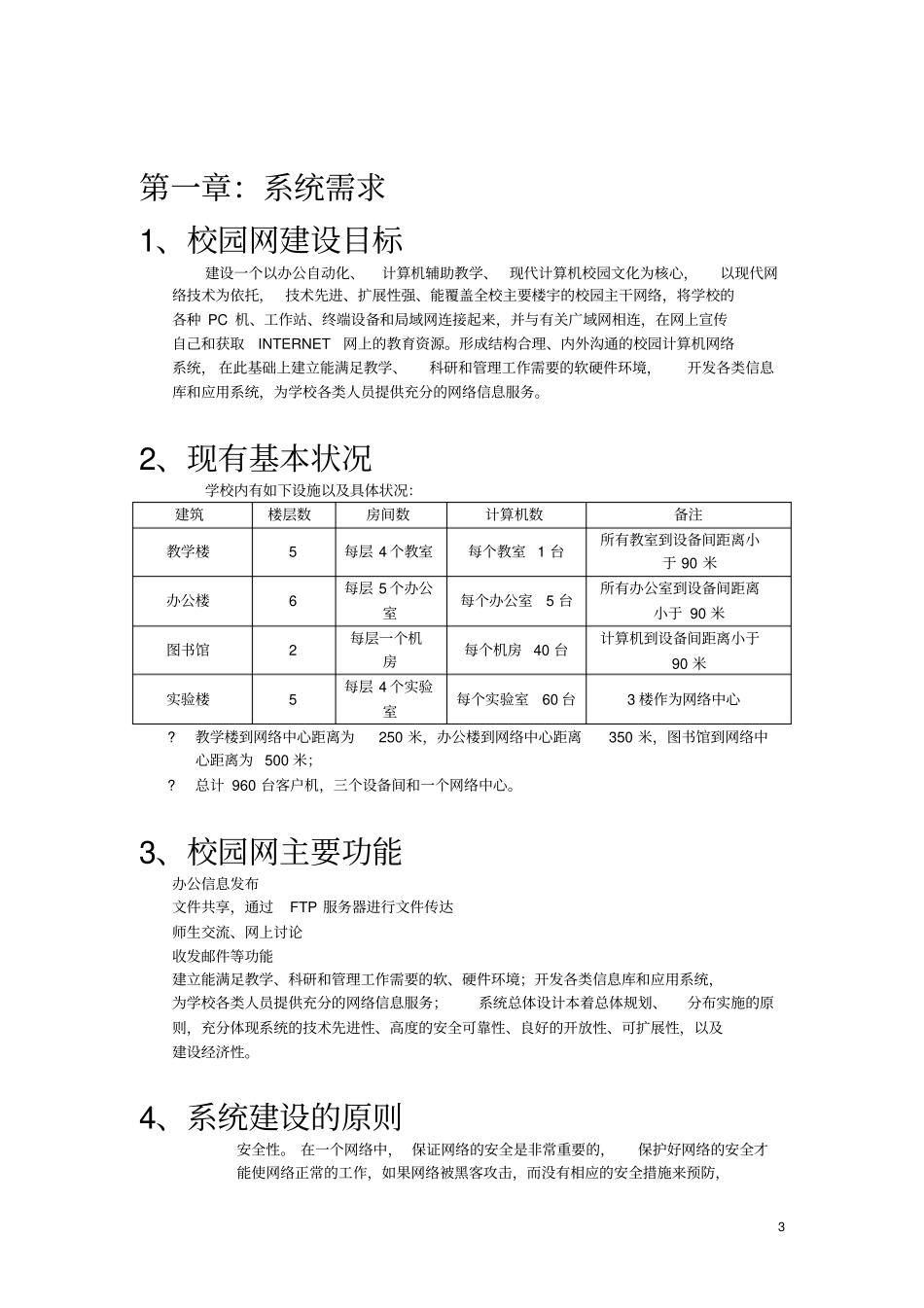

1 班级： XXXXX班学号： xxxxxxxxx 姓名： xxxxxx 日期： 2010年 6 月 25 日2 目录第一章： 系统需求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3 1:校园网建设目标 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2:现有基本情况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 3:校园网主要功能 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 4:系统建设的原则 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4 第二章：网络系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1:网络拓扑结构 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5 2:子网划分以及 IP分配方案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6 3:网络设备 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3 第一章：系统需求1、校园网建设目标建设一个以办公自动化、计算机辅助教学、 现代计算机校园文化为核心，以现代网络技术为依托， 技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将学校的各种 PC 机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自己和获取INTERNET网上的教育资源。形成结构合理、内外沟通的校园计算机网络系统， 在此基础上建立能满足教学、科研和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务。2、现有基本状况学校内有如下设施以及具体状况：建筑楼层数房间数计算机数备注教学楼5 每层 4 个教室每个教室 1 台所有教室到设备间距离小于 90 米办公楼6 每层 5 个办公室每个办公室5 台所有办公室到设备间距离小于 90 米图书馆2 每层一个机房每个机房 40 台计算机到设备间距离小于90 米实验楼5 每层 4 个实验室每个实验室60 台3 楼作为网络中心?教学楼到网络中心距离为250 米，办公楼到网络中心距离350 米，图书馆到网络中心距离为 500 米；?总计 960 台客户机，三个设备间和一个网络中心。3、校园网主要功能办公信息发布文件共享，通过FTP 服务器进行文件传达师生交流、网上讨论收发邮件等功能建立能满足教学、科研和管理工作需要的软、硬件环境；开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务；系统总体设计本着总体规划、分布实施的原则，充分体现系统的技术先进性、高度的安全可靠性、良好的开放性、可扩展性，以及建设经济性。4、系统建设的原则安全性。 在一个网络中， 保证网络的安全是非常重要的，保护好网络的安全才能使网络正常的...
