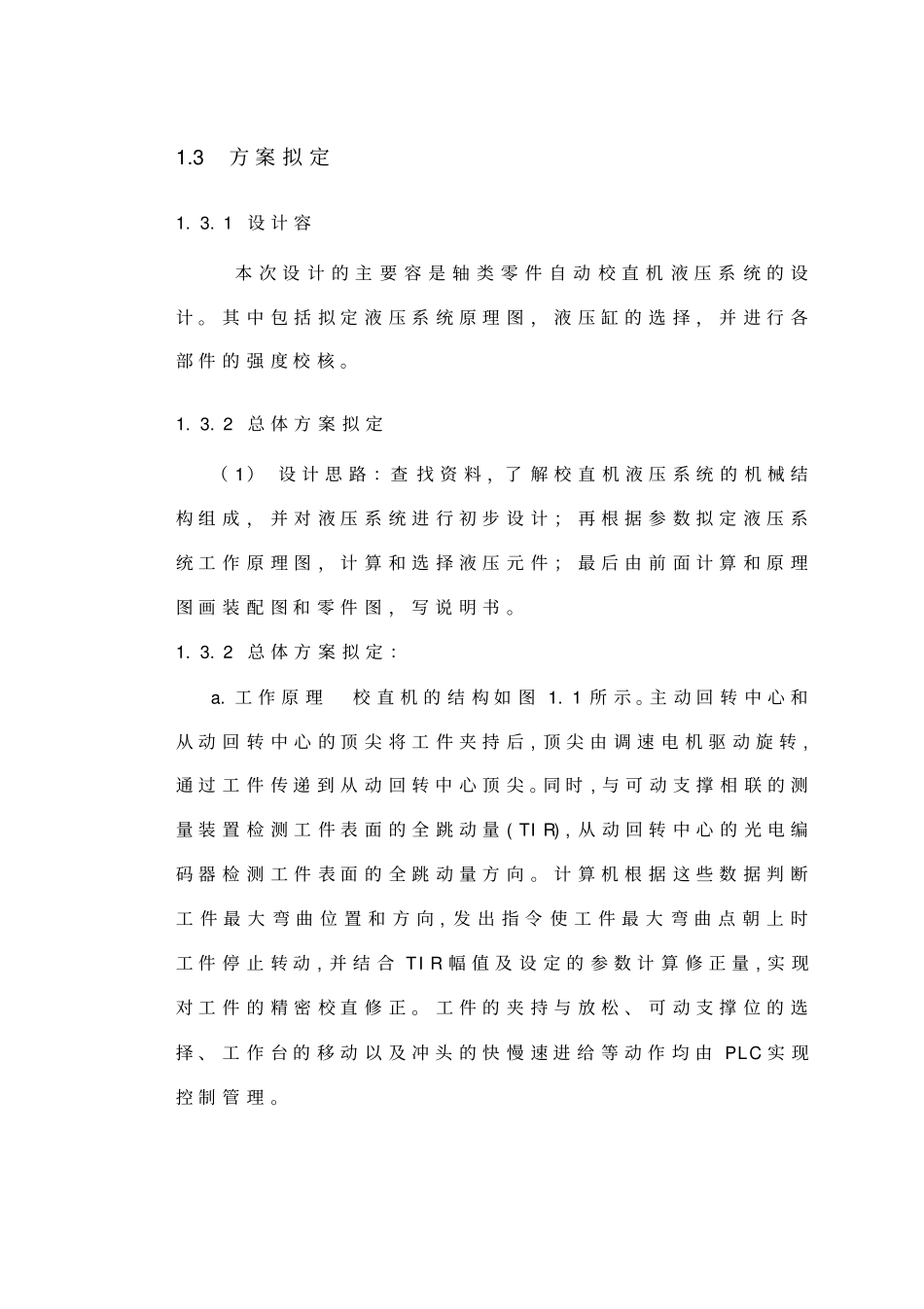

1.3 方 案 拟 定1. 3. 1设 计 容本 次 设 计 的 主 要 容 是 轴 类 零 件 自 动 校 直 机 液 压 系 统 的 设计 。 其 中 包 括 拟 定 液 压 系 统 原 理 图 ， 液 压 缸 的 选 择 ， 并 进 行 各部 件 的 强 度 校 核 。1. 3. 2总 体 方 案 拟 定（ 1）设 计 思 路 ：查 找 资 料 ，了 解 校 直 机 液 压 系 统 的 机 械 结构 组 成 ， 并 对 液 压 系 统 进 行 初 步 设 计 ； 再 根 据 参 数 拟 定 液 压 系统 工 作 原 理 图 ， 计 算 和 选 择 液 压 元 件 ； 最 后 由 前 面 计 算 和 原 理图 画 装 配 图 和 零 件 图 ， 写 说 明 书 。1. 3. 2总 体 方 案 拟 定 ：a. 工 作 原 理校 直 机 的 结 构 如 图 1. 1 所 示 。主 动 回 转 中 心 和从 动 回 转 中 心 的 顶 尖 将 工 件 夹 持 后 , 顶 尖 由 调 速 电 机 驱 动 旋 转 ,通 过 工 件 传 递 到 从 动 回 转 中 心 顶 尖 。同 时 , 与 可 动 支 撑 相 联 的 测量 装 置 检 测 工 件 表 面 的 全 跳 动 量 ( TI R) , 从 动 回 转 中 心 的 光 电 编码 器 检 测 工 件 表 面 的 全 跳 动 量 方 向 。 计 算 机 根 据 这 些 数 据 判 断工 件 最 大 弯 曲 位 置 和 方 向 , 发 出 指 令 使 工 件 最 大 弯 曲 点 朝 上 时工 件 停 止 转 动 , 并 结 合 TI R 幅 值 及 设 定 的 参 数 计 算 修 正 量 , 实 现对 工 件 的 精 密 校 直 修 正 。 工 件 的 夹 持 与 放 松 、 可 动 支 撑 位 的 选择 、 工 作 台 的 移 动 以 及 冲 头 的 快 慢 速 进 给 等 动 作 均 由 PLC 实 现控 制 管 理 。b.工 件 的 测 量 结 构工 件 的 准 确 定 位 与 测 量 是 保 证 校 直机 精 度 的 关 键 。 当 工 件 旋 转 测 量 时 , 顶 尖 和 工 件 是 一 起 旋 转 的 ,测 量 传 感 器 所 检 测 的 工 件 表 面 跳 动 值 是 相 对 于 工 件 两 端 顶 尖 孔的 跳 动 量 。 因 此 , 顶 尖 ...
