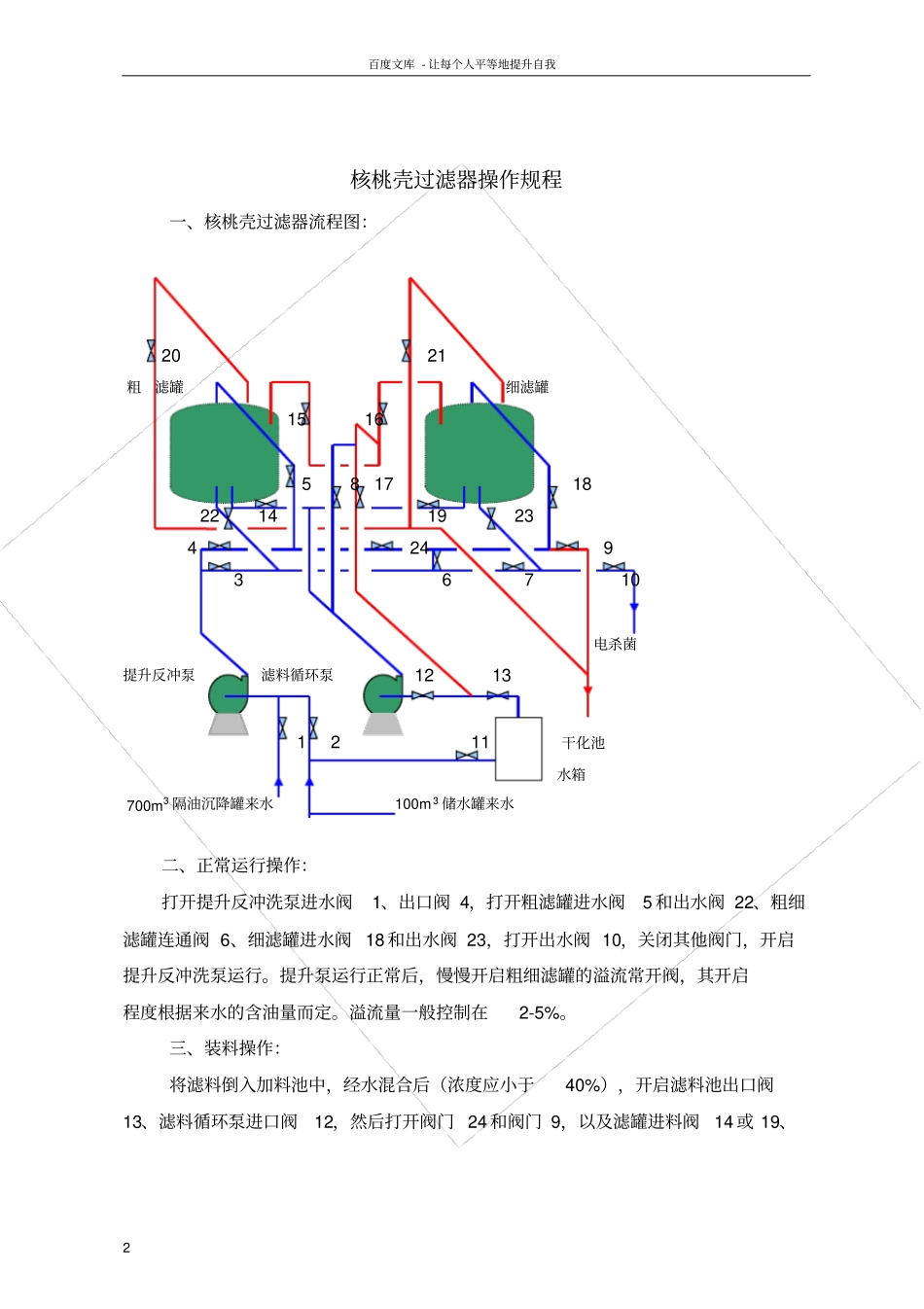

百度文库 - 让每个人平等地提升自我1 核桃壳过滤器使用操作规程采油五厂工程技术研究所2002 年 4 月百度文库 - 让每个人平等地提升自我2 核桃壳过滤器操作规程一、核桃壳过滤器流程图： 20 21 粗滤罐细滤罐 15 16 5 8 17 18 22 14 19 23 4 24 9 3 6 7 10 电杀菌提升反冲泵滤料循环泵 12 13 1 2 11 干化池水箱 700m3 隔油沉降罐来水 100m 3 储水罐来水二、正常运行操作：打开提升反冲洗泵进水阀1、出口阀 4，打开粗滤罐进水阀5 和出水阀 22、粗细滤罐连通阀 6、细滤罐进水阀 18 和出水阀 23，打开出水阀 10，关闭其他阀门，开启提升反冲洗泵运行。提升泵运行正常后，慢慢开启粗细滤罐的溢流常开阀，其开启程度根据来水的含油量而定。溢流量一般控制在2-5%。三、装料操作：将滤料倒入加料池中，经水混合后（浓度应小于40%），开启滤料池出口阀13、滤料循环泵进口阀12，然后打开阀门 24 和阀门 9，以及滤罐进料阀14 或 19、百度文库 - 让每个人平等地提升自我3 出水阀 5 或 18，关闭其他阀门，启动滤料循环泵加料，直至加满为止。不同的滤罐加入不同的滤料。四、反冲洗操作：1、反冲洗操作：打开滤罐进水阀 22 或 23，出水阀 5 或 18，打开提升阀冲洗泵进水阀1、出水阀 3、关闭进水阀 4，起泵先用滤前水进行反冲。在反冲洗的同时，再开启滤罐进滤阀 14 或 19、出料阀 15或 16，以及滤料循环泵进口阀12、阀门 17，启动滤料循环泵进行滤料循环反冲洗。2、滤料内部循环操作：将滤料清洗剂通过加料池、料泵打入罐内，是罐内压力保持在。开启滤罐进滤阀 14 或 19、出料阀 15或 16，以及滤料循环泵进口阀12、阀门 17，启动滤料循环泵进行滤料循环。
