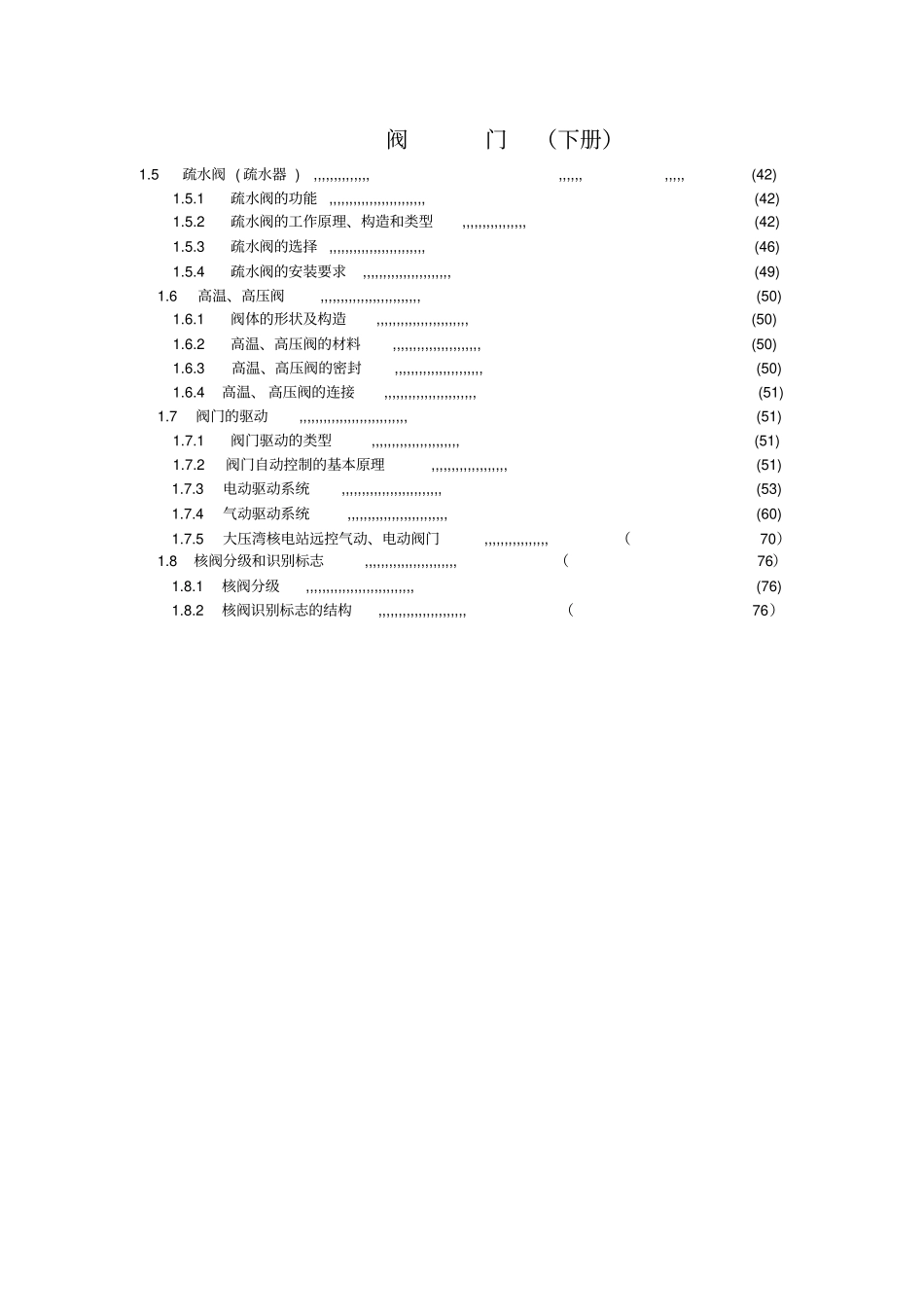

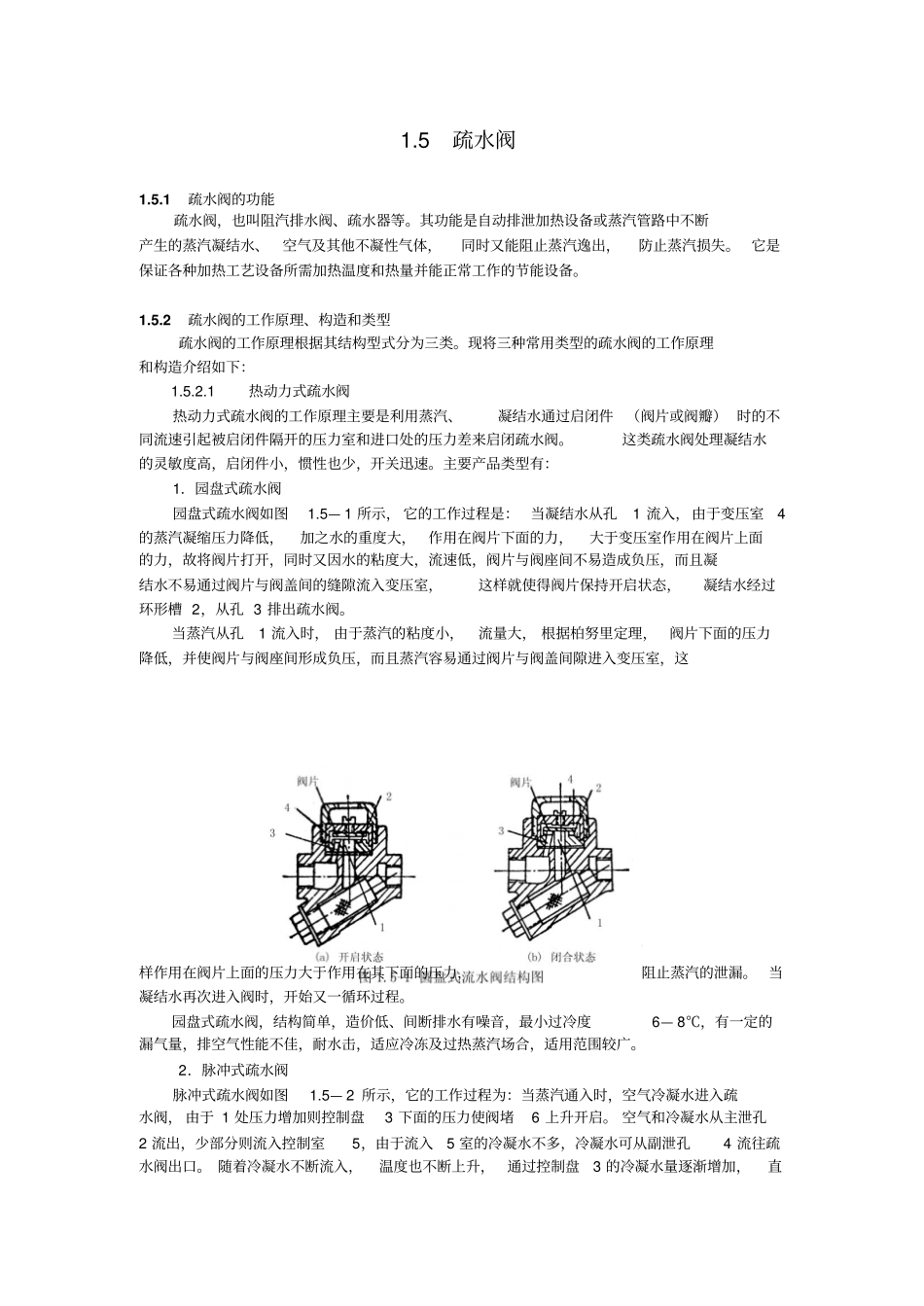

阀门（下册）1.5 疏水阀 ( 疏水器 ) ,,,,,,,,,,,,,,,,,,,,,,,,,(42) 1.5.1 疏水阀的功能 ,,,,,,,,,,,,,,,,,,,,,,,,(42) 1.5.2 疏水阀的工作原理、构造和类型,,,,,,,,,,,,,,,,(42) 1.5.3 疏水阀的选择 ,,,,,,,,,,,,,,,,,,,,,,,,(46) 1.5.4 疏水阀的安装要求,,,,,,,,,,,,,,,,,,,,,,(49) 1.6 高温、高压阀,,,,,,,,,,,,,,,,,,,,,,,,,(50) 1.6.1 阀体的形状及构造,,,,,,,,,,,,,,,,,,,,,,,(50) 1.6.2 高温、高压阀的材料,,,,,,,,,,,,,,,,,,,,,,(50) 1.6.3 高温、高压阀的密封,,,,,,,,,,,,,,,,,,,,,,(50) 1.6.4 高温、 高压阀的连接,,,,,,,,,,,,,,,,,,,,,,,(51) 1.7 阀门的驱动,,,,,,,,,,,,,,,,,,,,,,,,,,,(51) 1.7.1 阀门驱动的类型,,,,,,,,,,,,,,,,,,,,,,(51) 1.7.2 阀门自动控制的基本原理,,,,,,,,,,,,,,,,,,,(51) 1.7.3电动驱动系统,,,,,,,,,,,,,,,,,,,,,,,,,(53) 1.7.4气动驱动系统,,,,,,,,,,,,,,,,,,,,,,,,,(60) 1.7.5大压湾核电站远控气动、电动阀门,,,,,,,,,,,,,,,,（70）1.8 核阀分级和识别标志,,,,,,,,,,,,,,,,,,,,,,,（76）1.8.1核阀分级,,,,,,,,,,,,,,,,,,,,,,,,,,,(76) 1.8.2核阀识别标志的结构,,,,,,,,,,,,,,,,,,,,,,（76）1.5 疏水阀1.5.1 疏水阀的功能疏水阀，也叫阻汽排水阀、疏水器等。其功能是自动排泄加热设备或蒸汽管路中不断产生的蒸汽凝结水、空气及其他不凝性气体，同时又能阻止蒸汽逸出，防止蒸汽损失。 它是保证各种加热工艺设备所需加热温度和热量并能正常工作的节能设备。1.5.2 疏水阀的工作原理、构造和类型疏水阀的工作原理根据其结构型式分为三类。现将三种常用类型的疏水阀的工作原理和构造介绍如下： 1.5.2.1 热动力式疏水阀热动力式疏水阀的工作原理主要是利用蒸汽、凝结水通过启闭件（阀片或阀瓣） 时的不同流速引起被启闭件隔开的压力室和进口处的压力差来启闭疏水阀。这类疏水阀处理凝结水的灵敏度高，启闭件小，惯性也少，开关迅速。主要产品类型有：1．园盘式疏水阀园盘式疏水阀如图1.5— 1 所示， 它的工作过程是： 当凝结水从孔1 流入，由于变压室4的蒸汽凝缩压力降低，加之水的重度大，作用在阀片下面的力，大于变压室作用在阀片上面的力，故将阀片打开，同时又因水的粘度大，流速低，阀片与阀座间不易造成负压，而且凝结水不易通过阀片与阀盖间的缝隙流入变压室，这样就使得阀片保持开启状态，凝结水经过环形槽 2，从孔 3 排出疏水阀。当蒸汽从孔1 流入...
