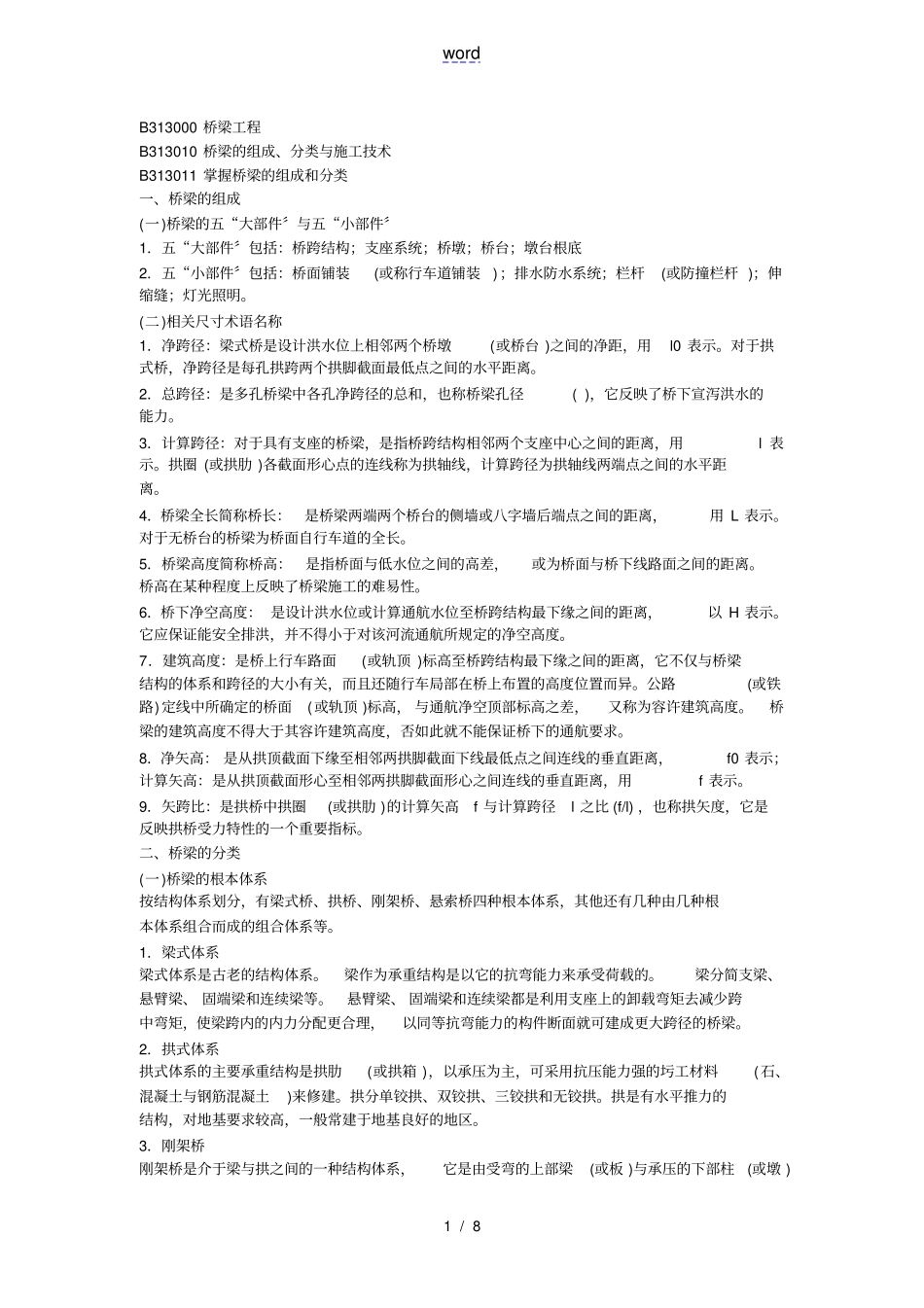

word 1 / 8 B313000 桥梁工程B313010 桥梁的组成、分类与施工技术B313011 掌握桥梁的组成和分类一、桥梁的组成(一)桥梁的五“大部件〞与五“小部件〞1．五“大部件〞包括：桥跨结构；支座系统；桥墩；桥台；墩台根底2．五“小部件〞包括：桥面铺装(或称行车道铺装)；排水防水系统；栏杆(或防撞栏杆 )；伸缩缝；灯光照明
(二)相关尺寸术语名称1．净跨径：梁式桥是设计洪水位上相邻两个桥墩(或桥台 )之间的净距，用l0 表示
对于拱式桥，净跨径是每孔拱跨两个拱脚截面最低点之间的水平距离
2．总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径( )，它反映了桥下宣泻洪水的能力
3．计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l 表示
拱圈 (或拱肋 )各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离
4．桥梁全长简称桥长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，用 L 表示
对于无桥台的桥梁为桥面自行车道的全长
5．桥梁高度简称桥高：是指桥面与低水位之间的高差，或为桥面与桥下线路面之间的距离
桥高在某种程度上反映了桥梁施工的难易性
6．桥下净空高度： 是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以 H 表示
它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度
7．建筑高度：是桥上行车路面(或轨顶 )标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车局部在桥上布置的高度位置而异
公路(或铁路)定线中所确定的桥面(或轨顶 )标高， 与通航净空顶部标高之差，又称为容许建筑高度
桥梁的建筑高度不得大于其容许建筑高度，否如此就不能保证桥下的通航要求
8．净矢高： 是从拱顶截面下缘至相邻两拱脚截面下线最低点之间连线的垂直距离，f0 表示；计算矢高：是从拱顶截面形心至
