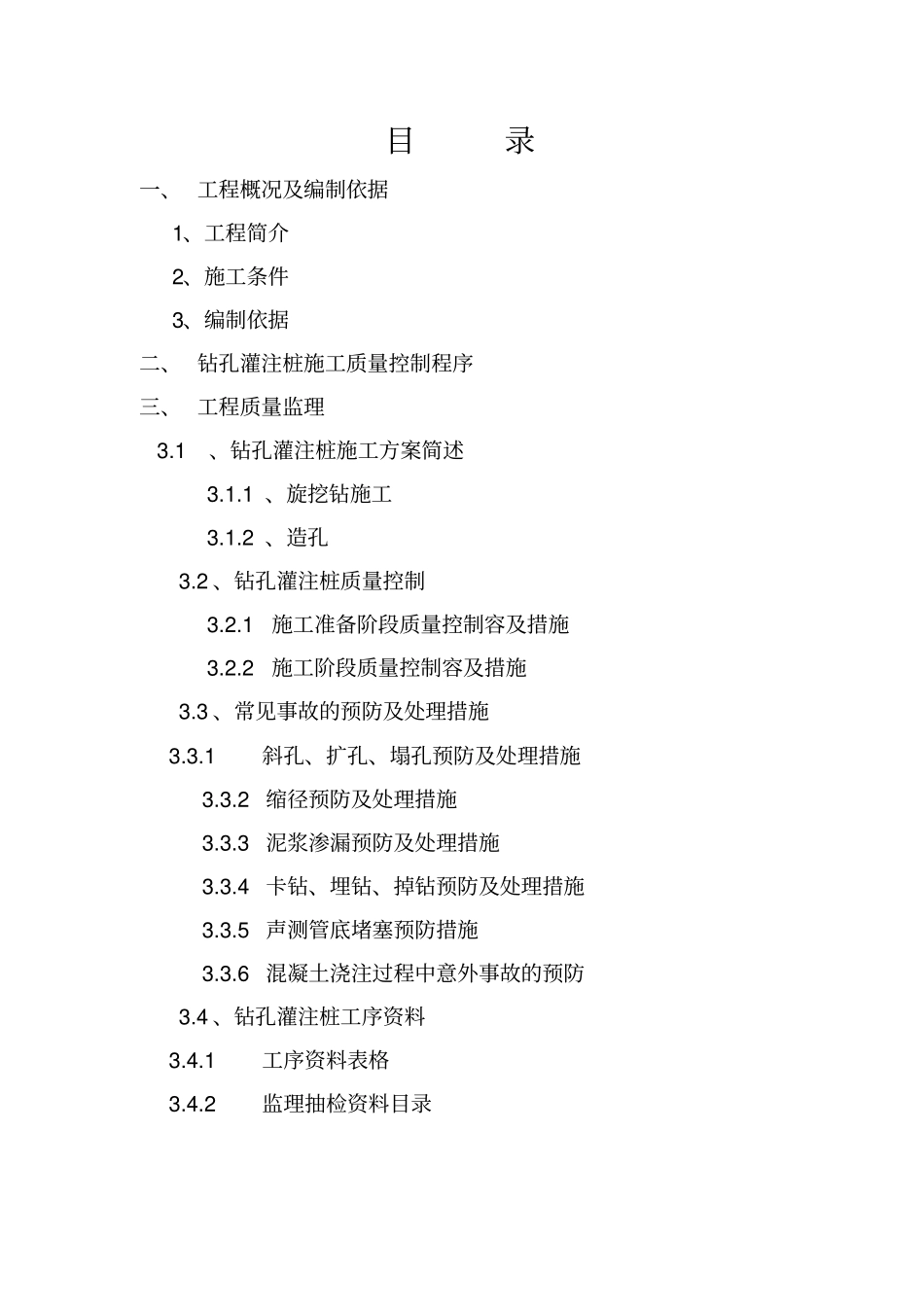

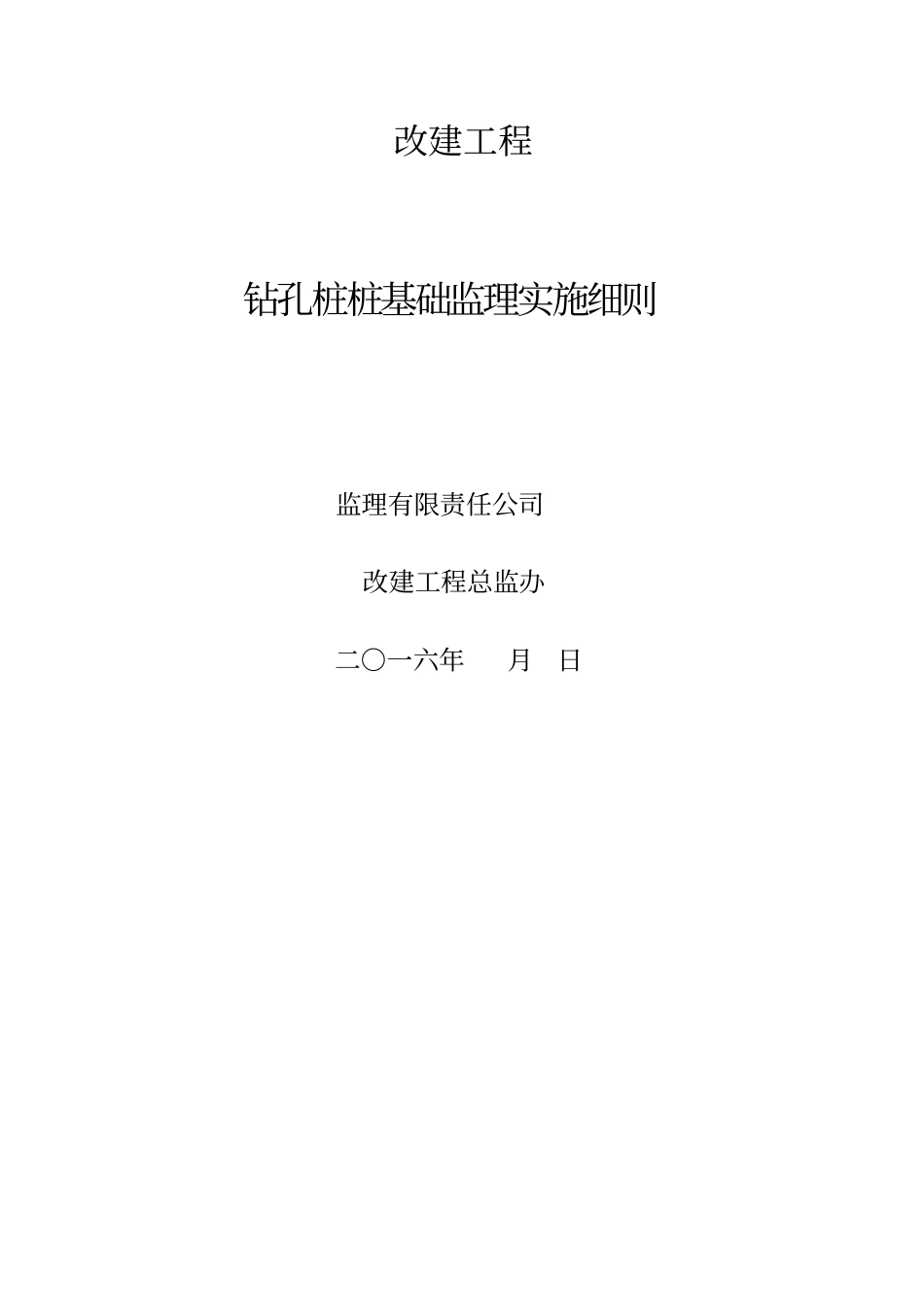

改建工程钻孔桩桩基础监理实施细则监理有限责任公司改建工程总监办二○一六年月日签署页监理文件名称改建工程钻孔桩桩基础监理实施细则总监理工程师文件编制改建工程总监办编制日期二 0 一六年月日审定年月日备注目录一、 工程概况及编制依据1、工程简介2、施工条件3、编制依据二、 钻孔灌注桩施工质量控制程序三、 工程质量监理 3.1、钻孔灌注桩施工方案简述3.1.1 、旋挖钻施工3.1.2 、造孔3.2 、钻孔灌注桩质量控制3.2.1施工准备阶段质量控制容及措施3.2.2施工阶段质量控制容及措施3.3 、常见事故的预防及处理措施 3.3.1斜孔、扩孔、塌孔预防及处理措施3.3.2 缩径预防及处理措施3.3.3 泥浆渗漏预防及处理措施3.3.4 卡钻、埋钻、掉钻预防及处理措施3.3.5 声测管底堵塞预防措施3.3.6 混凝土浇注过程中意外事故的预防3.4 、钻孔灌注桩工序资料 3.4.1工序资料表格 3.4.2监理抽检资料目录一、工程概况及编制依据 1.1工程简介 ：路线全长约公里， 全部为新建路段。 现状老路起点位置； 与龙泉路平面交叉道路沿线街道化严重， 并且结合总体规划 （2013-2030），本段已改线并利用规划大道线位。项目起点位于之间，与平面交叉，路线往北，在境与现状平面交叉。本项目包含中、 小桥各一座， 其中中桥上部采用20+30+20m先简支后连续小箱梁，桥梁全长为 76m。桥墩距离溢洪道最小距离为4.5m。主梁预制梁高 1.6m，左幅横桥向由 9 片梁组成，湿接缝宽71.13cm，右幅横桥向由 8 片梁组成，湿接缝宽 71.29cm。下部结构桥墩采用柱式墩， 墩台采用桩基础， 桩基按摩擦桩设计。二桥，上部结构采用1×16m装配式预应力砼简支T 梁，桥面连续，桥梁全长为22.04m。主梁预制梁高 0.95m，左幅横桥向由20 片梁组成，湿接缝宽42.3cm，右幅横桥向由 18 片梁组成，湿接缝宽41.8cm。下部结构桥台为桩基接台帽。表 1 桥梁各参数汇总表序号中心桩号桥梁名称桥宽孔数及孔径交角全长（m）上部构造下部构造桥墩桥台1 K0+000 55m 20+30+20 105°76 预应力混凝土小箱梁柱式墩桩基础柱式台桩基础2 K3+000 55m 1- 16 110°22.04 预应力混凝土 T 梁桩基础本项目共有 52 根钻孔桩，有ф 1.30m18根、ф 1.60m34 根，共 2 种桩径型式。根据现有的地质情况， 结合地方地形、 地质条件和环保要求， 桩基施工采用旋挖钻挖孔的方式成孔；桩身混凝土采用导管法灌注。表 2 钻孔桩工程数量表序号位置桩径(cm) 数量 ( 根) 备...
