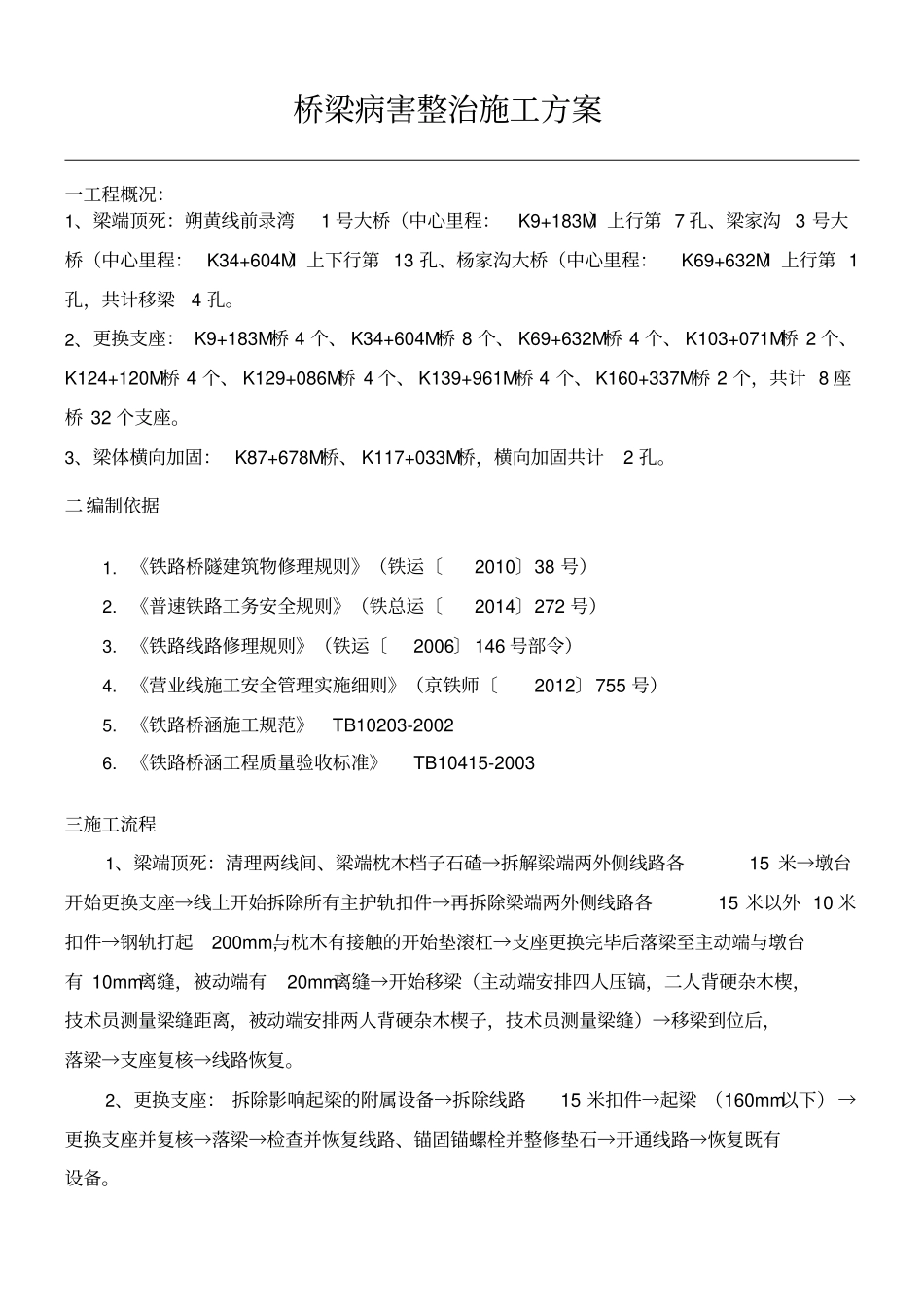

桥梁病害整治施工方案一工程概况：1、梁端顶死：朔黄线前录湾1 号大桥（中心里程：K9+183M）上行第 7 孔、梁家沟 3 号大桥（中心里程： K34+604M）上下行第 13 孔、杨家沟大桥（中心里程：K69+632M）上行第 1孔，共计移梁4 孔。2、更换支座： K9+183M桥 4 个、 K34+604M桥 8 个、 K69+632M桥 4 个、 K103+071M桥 2 个、K124+120M桥 4 个、 K129+086M桥 4 个、 K139+961M桥 4 个、 K160+337M桥 2 个，共计 8 座桥 32 个支座。3、梁体横向加固： K87+678M桥、 K117+033M桥，横向加固共计2 孔。二 编制依据1. 《铁路桥隧建筑物修理规则》（铁运〔2010〕38 号）2. 《普速铁路工务安全规则》（铁总运〔2014〕272 号）3. 《铁路线路修理规则》（铁运〔2006〕 146 号部令）4. 《营业线施工安全管理实施细则》（京铁师〔2012〕755 号）5. 《铁路桥涵施工规范》TB10203-20026. 《铁路桥涵工程质量验收标准》TB10415-2003三施工流程1、梁端顶死：清理两线间、梁端枕木档子石碴→拆解梁端两外侧线路各15 米→墩台开始更换支座→线上开始拆除所有主护轨扣件→再拆除梁端两外侧线路各15 米以外 10 米扣件→钢轨打起200mm,与枕木有接触的开始垫滚杠→支座更换完毕后落梁至主动端与墩台有 10mm离缝，被动端有20mm离缝→开始移梁（主动端安排四人压镐，二人背硬杂木楔，技术员测量梁缝距离，被动端安排两人背硬杂木楔子，技术员测量梁缝）→移梁到位后，落梁→支座复核→线路恢复。2、更换支座： 拆除影响起梁的附属设备→拆除线路15 米扣件→起梁 （160mm以下） →更换支座并复核→落梁→检查并恢复线路、锚固锚螺栓并整修垫石→开通线路→恢复既有设备。3、梁体横向加固： 搭设脚手架→钢筋下料→确定钢筋及钢绞线位置→打眼→梁体腹板凿毛→钢筋锚杆、绑扎钢筋、安装钢绞线→安装模板→钢绞线初张拉→灌注混凝土→拆除模板→钢绞线终张拉→端头堵死。四施工方案4.1 梁端顶死 ：天窗点前准备工作：1、凿除锚螺栓，根据移梁情况，对垫梁石处理；2、对影响起梁的设备进行处理；3、布置液压顶镐及纵向移梁手压稿。天窗点内工作：1、清理两线间、 梁端枕木档子石碴， 梁端处枕木档漏出铁盖板，墩台凿除剩余锚螺栓，拆解两梁端处向外15m线路扣件，达到起梁更换支座要求，检查影响起梁设备，起梁到位后，进行支座更换；2、凿除剩余下摆锚螺栓混凝土；3、拆除支座上座板四条锚螺栓螺丝，拆除下来螺丝...
