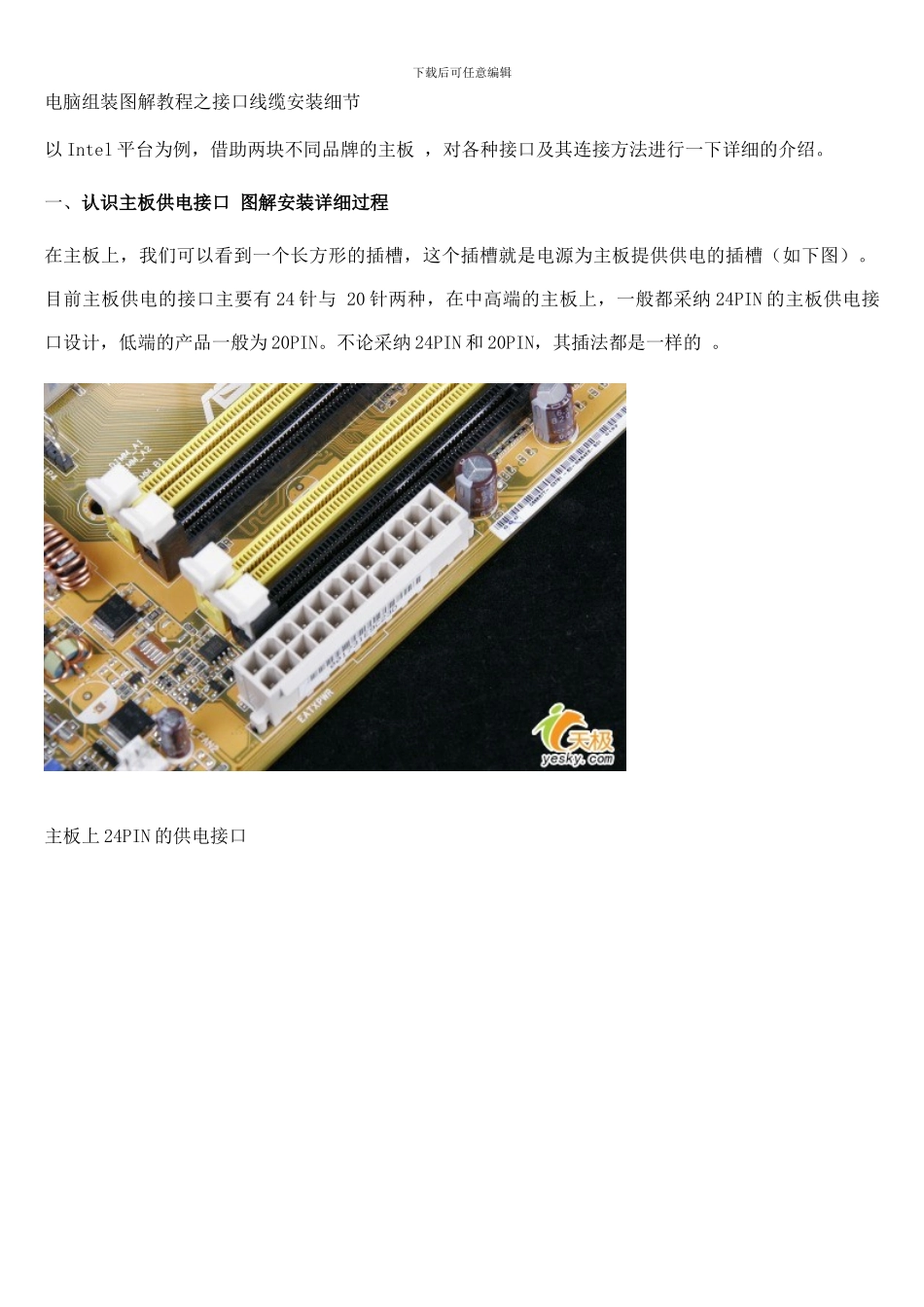

下载后可任意编辑电脑组装图解教程之接口线缆安装细节以 Intel 平台为例，借助两块不同品牌的主板 ，对各种接口及其连接方法进行一下详细的介绍
一、认识主板供电接口 图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）
目前主板供电的接口主要有 24 针与 20 针两种，在中高端的主板上，一般都采纳 24PIN 的主板供电接口设计，低端的产品一般为 20PIN
不论采纳 24PIN 和 20PIN，其插法都是一样的

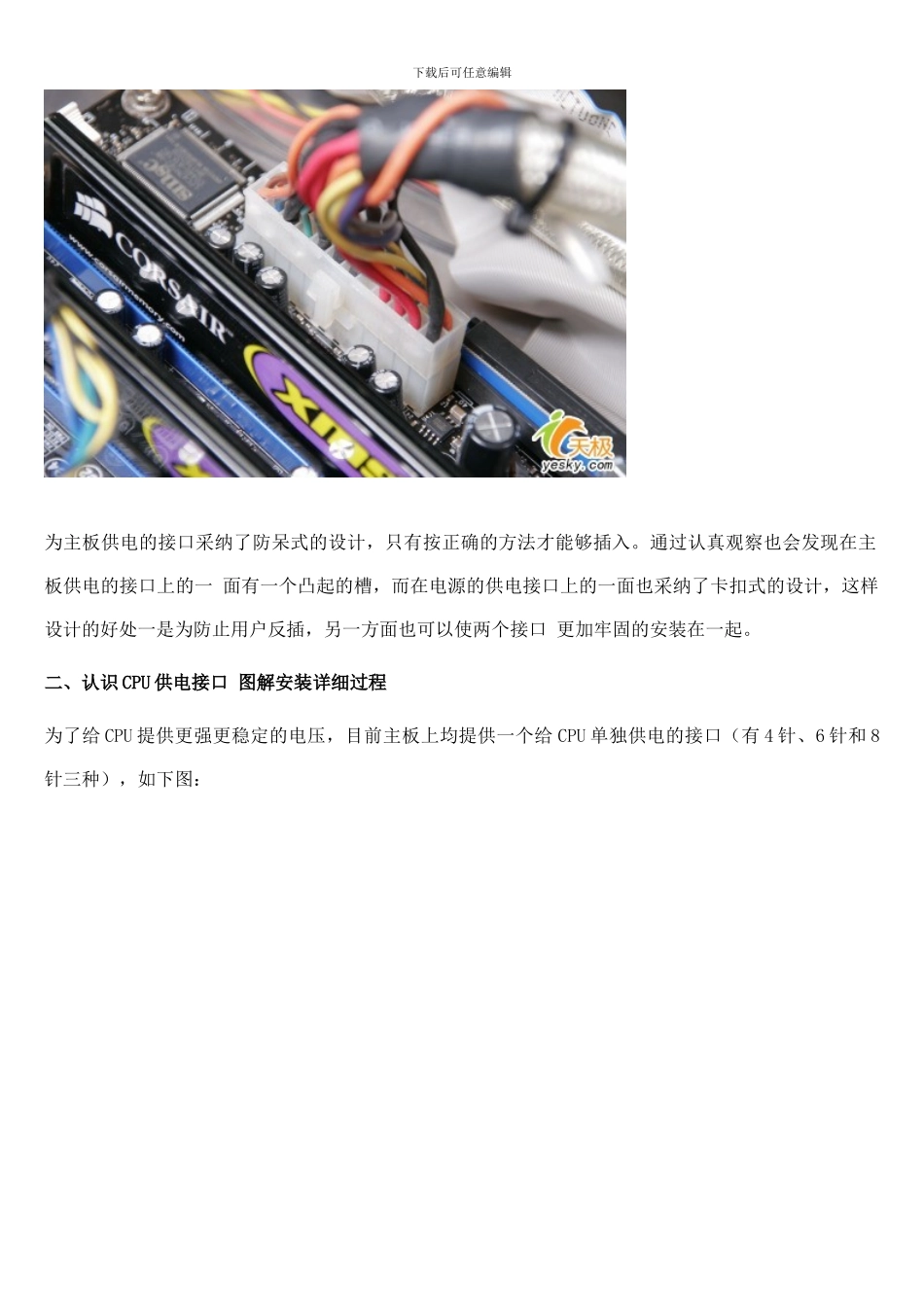

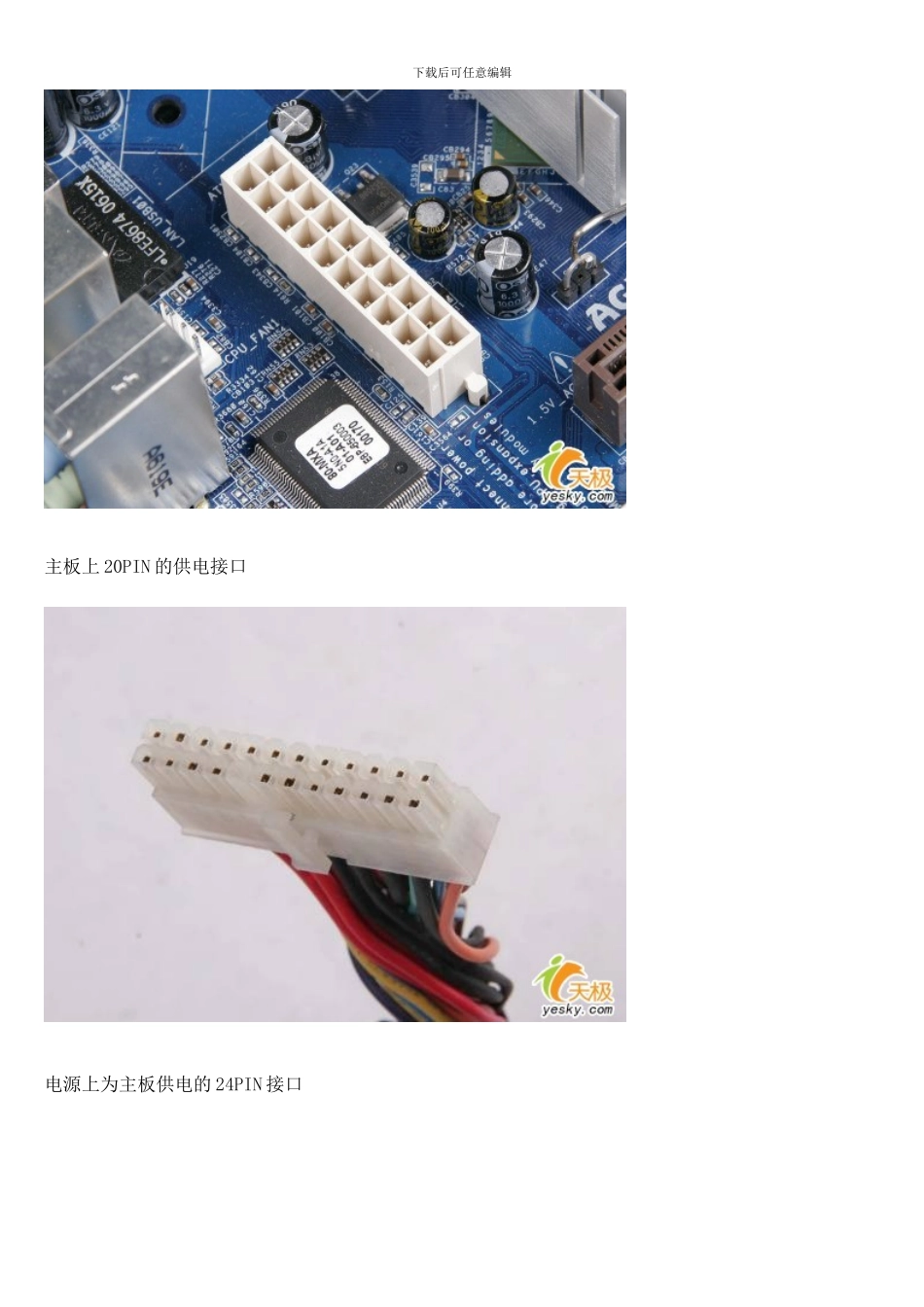

主板上 24PIN 的供电接口下载后可任意编辑主板上 20PIN 的供电接口电源上为主板供电的 24PIN 接口下载后可任意编辑为主板供电的接口采纳了防呆式的设计，只有按正确的方法才能够插入
通过认真观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采纳了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起
二、认识 CPU 供电接口 图解安装详细过程为了给 CPU 提供更强更稳定的电压，目前主板上均提供一个给 CPU 单独供电的接口（有 4 针、6 针和 8针三种），如下图：下载后可任意编辑下载后可任意编辑主板上提供给 CPU 单独供电的 12V 四针供电接口电源上提供给 CPU 供电的 4 针、6 针与 8 针的接口下载后可任意编辑安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手
三、认识 SATA 串口 图解 SATA 设备的安装SATA 串口由于具备更高的传输速度渐渐替代 PATA 并口成为当前的主流，目前大部分的硬盘都采纳了串口设计，由于 SATA 的 数据线设计更加合理，给我们的安装提供了更多的方便
接下来认识一下主板上的 SATA 接口
下载后可任意编辑以上两幅图片便是主板上
