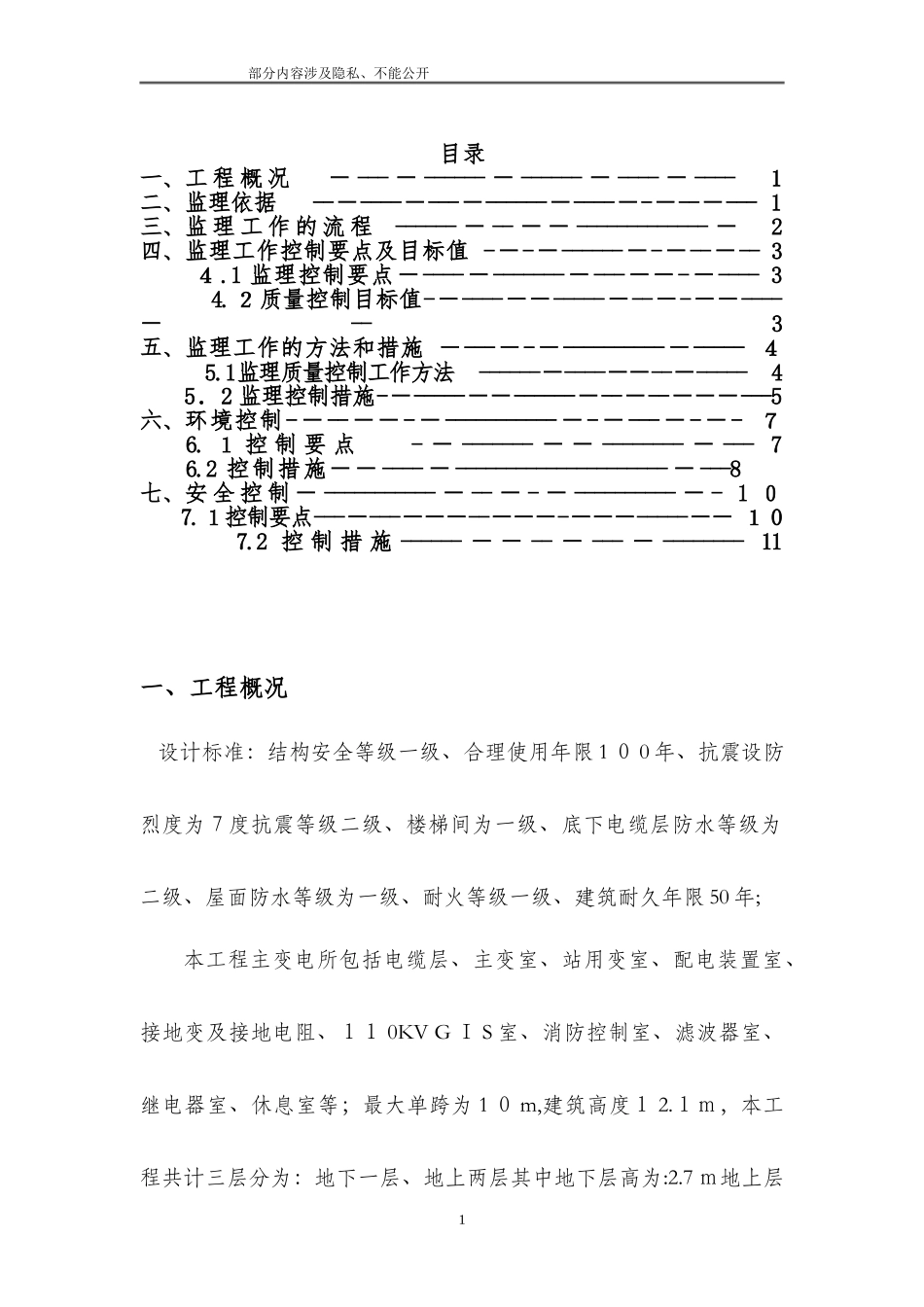

1部分内容涉及隐私、不能公开目录一、工程概况－---－------－------－----－----1二、监理依据--－----－---－------－----－-－--－---1三、监理工作的流程------－--－－-------------－2四、监理工作控制要点及目标值-－-－------－-－--－--3４.1监理控制要点－----－-------－---－－-－----34.２质量控制目标值-－----－－-----－--－-－－----－--3五、监理工作的方法和措施－---－-－----------－-----４5.1监理质量控制工作方法------－----－－--－-----45．2监理控制措施-－-----－－------－--－--－－－---5六、环境控制-－--－－-－-----------－-－---－-－-７6.１控制要点-－-------－－--------－---76.2控制措施－－----－---------------------－---8七、安全控制－-----------－--－-－----------－-1０7.１控制要点---－---－－－--－－－-－－－-----－－１07.2控制措施------－－--－---－--------11一、工程概况设计标准：结构安全等级一级、合理使用年限1０0年、抗震设防烈度为７度抗震等级二级、楼梯间为一级、底下电缆层防水等级为二级、屋面防水等级为一级、耐火等级一级、建筑耐久年限50年;本工程主变电所包括电缆层、主变室、站用变室、配电装置室、接地变及接地电阻、１１0KVGＩS室、消防控制室、滤波器室、继电器室、休息室等；最大单跨为1０m,建筑高度１2.１ｍ，本工程共计三层分为：地下一层、地上两层其中地下层高为:2.7ｍ地上层2部分内容涉及隐私、不能公开高为：４．1m、5.5ｍ不等，建筑总面积为2475m２(其中地下为:982m２，地上为：1517m2)，工程设计标高±0.000相当于绝对标高6.9０0(吴淞高程），室外地坪绝对标高为5．４0０m,结构采用现浇钢筋混凝土框架结构，屋盖为梁板结构;基础采用筏板基础，板底标高为-4．２４m,板厚为400mｍ,工程设计交底要求砌体材料采用混凝土多孔砖，±0.０00以下采用ＭＵ１5混凝土小型空心切块、砂浆为M1０，±0.0０0,以上采用ＭU７.５小型空心切块、砂浆其中首层为M10,其他各层均为M7.5预拌砂浆;二、编制依据1、《工程施工图设计文件》；2、《已批准的工程施工监理规划》;3、《已批准的工程施工组织设计》;4、《建设工程监理规范》ＧBT50３19-20１35、《建设工程施工质量验收统一标准》GB5０３００-200１6、《砌体工程施工质量验收规范》GB５0203-20123部分内容涉及隐私、不能公开７、《工程测量规范》ＧB5002６-2007８、《建筑装饰装修工程施工质量验收规范》GB５02０9-20029、《混凝土结构工程施工质量验收规范》GＢ50２０4-2011１0、《混凝土小型空心砌块建筑技术规程》ＪＧＪ／T14-201011、《建筑施工安全检查标准》JGJ5９-2011三、监理工作流程3．1砌体工程质量控制监理工作流程审查开工条件审查施工方案进场砂浆、砌体材料验收和复验施工单位基层清理、浇水、找平施工单位弹平面位置线砌体砌筑施工监理工程师过程检查砌体分项质量验收砂浆质量跟踪控制，砌体拉结筋数量，位置检查，砌筑规范性检查包括砌体预制构件、预埋件安装质量验收构造柱混凝土浇筑旁站监理对构造柱钢筋、拉结筋进行隐蔽验收监理复核不合格合格4部分内容涉及隐私、不能公开四、监理工作的控制要点及目标值４.１监理控制要点(主控项目）４．1.1小砌块、砌筑砂浆的强度等级必须符合设计要求。4.1．２砌体水平灰缝和竖向灰缝的砂浆饱满度，按净面积计算不得低于9０％。4.1．３墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜搓，斜搓水平投影长度不应小于斜槎高度。施工洞口可预留直槎,但在洞口砌筑和补砌时，应在直槎上下搭砌的小砌块孔洞内用强度等级不低于C20（或Cｂ20)的混凝土灌实。4.1.４非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜搓时，除转角处外，可留直搓,但直搓必须做成凸搓，且应加设拉结钢筋，拉结钢筋应符合下列规定:1)每１2０mm墙厚放置１φ6拉结钢筋（120mｍ厚墙应放置2φ6拉结钢筋）；2）间距沿墙高不应超过50０mm；且竖向间距偏差不应超过100ｍm;3)埋入长度从留搓处算起每边均不应小于５00mｍ，对抗震设防烈度6度、7度的地区，不应小于１0０0mｍ;4)末端应有9０°弯钩4.1．5承重墙体...
