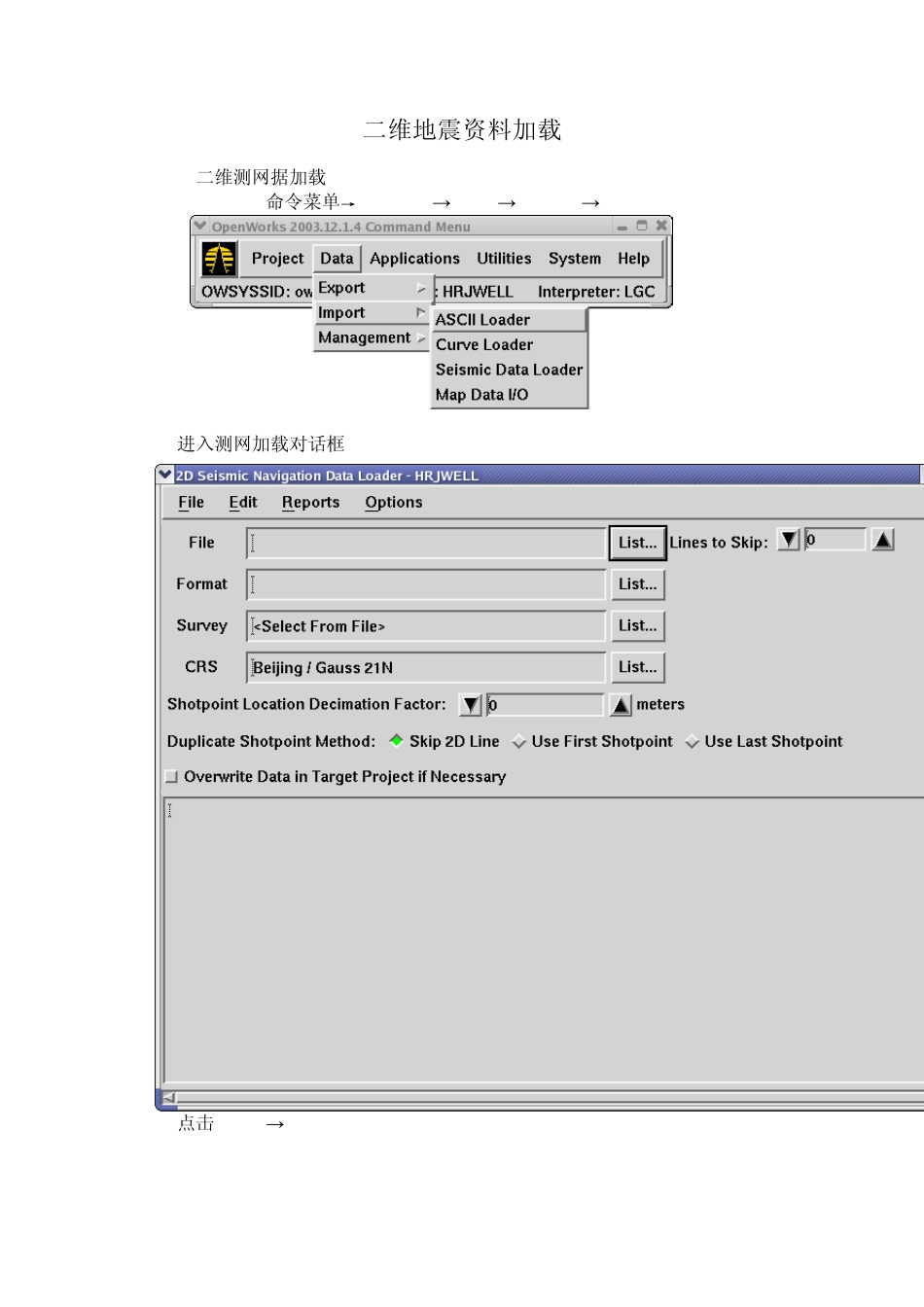

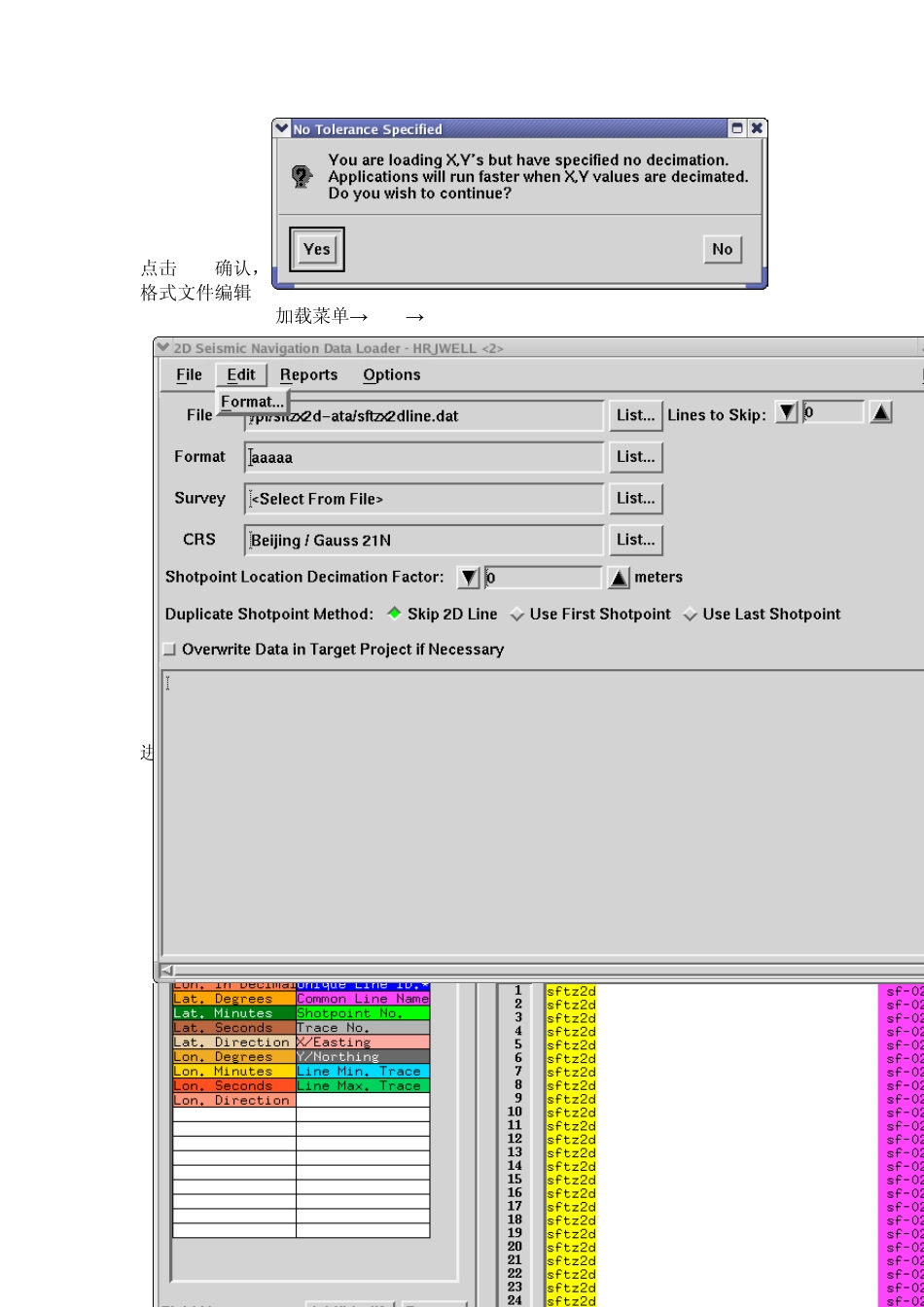

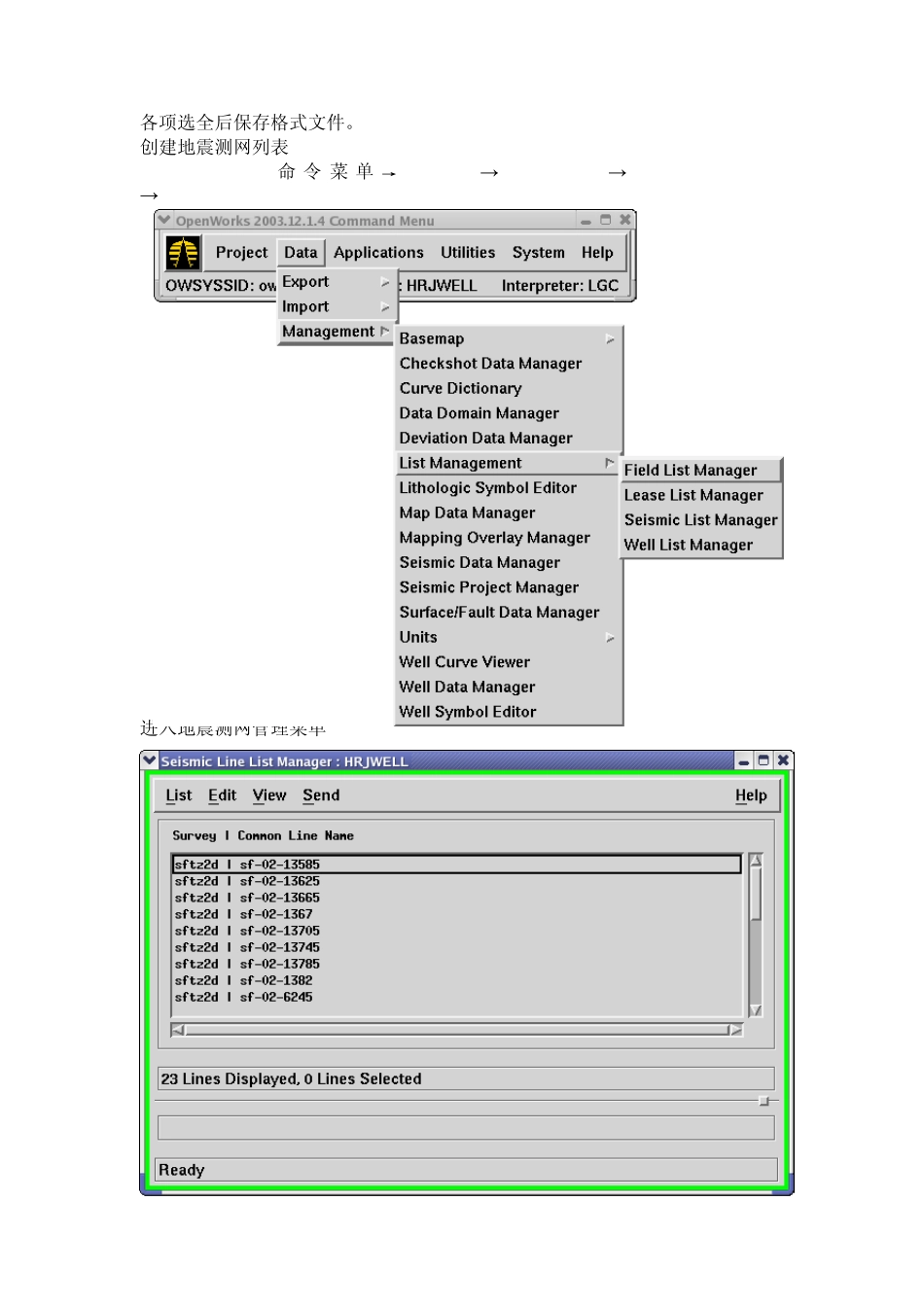

二维地震资料加载 1.二维测网据加载 OpenWorks命令菜单→Project →Data →Import →Seismic Data Loader 进入测网加载对话框 点击 list按钮,选择数据文件、格式文件。 点击 File →Load 点击Yes确认,开始加载。 格式文件编辑 Seismic loader加载菜单→Edit→Format 进入格式编辑,选择相应的项目后用鼠标在右侧对应数据抹亮后,点击Add/Modify按钮。 各项选全后保存格式文件。 创建地震测网列表 OpenWorks命令菜单→Project →Management →List Manangement →Seismic list manager 进入地震测网管理菜单 点击File→All Lines,选择需要的侧线后,点击File→Save Selected 键入list名后,点击OK。 2.二维地震工区创建 OpenWorks命令菜单→Project →Management →Seismic Project Manager 进入工区创建菜单 选择OpenWorks数据库。 点击 2d按钮,并键入工区名。 选择工区及 Master Project路径。 点击Create按钮开始创建地震工区。 3.二维工区修改 点击Project→2D Project Modify 进入二维工区修改菜单 点击File→Seismic Line Lists调入二维地震测线,在点击File→Save 2D Project 点击Yes按钮 4.二维地震数据加载 OpenWorks命令菜单→Project →PostStack/PAL 进入叠后处理菜单 点击工区类型按钮,选择二维地震工区后,点击Launch 点击Input Data按钮 点击SEG-Y按钮,再点击Parameters 点击Disk 按钮,再点击Enter Linenames 点击File →Select Linenames和File→Select SEG-Y Files 选择相应的线名点击Insert或Replace,选择与线名对应的文件名点击Insert或Replace,全部选择完成后点击Close 点击File→Close 点击Output Data 出现输出菜单 点击Vertical按钮后点击Parameters按钮,进入输出参数菜单 点击 list按钮 键入数据体名后点击OK按钮,再点击数据体参数菜单的OK按钮 点击下图中 Run按钮,开始数据加载 可以通过点击上图中Job→View,进入加载过程监控 点击File→Monitor进行动态监控。 对于 SEG-Y格式地震数据,在不了解道头信息时,可以用 SEG-Y分析工具进行分析: Seismic Project Manager菜单→Seismic→SEGY Analyzer 进入分析工具菜单 点击File→Select进入SEGY文件选择对话框 选择文件后点击Add To List后点击OK 点击文件名,点击Intreactive SEGY analysis按钮 点击Trace→Header View 填写要浏览的道数及起始道号,点击OK
