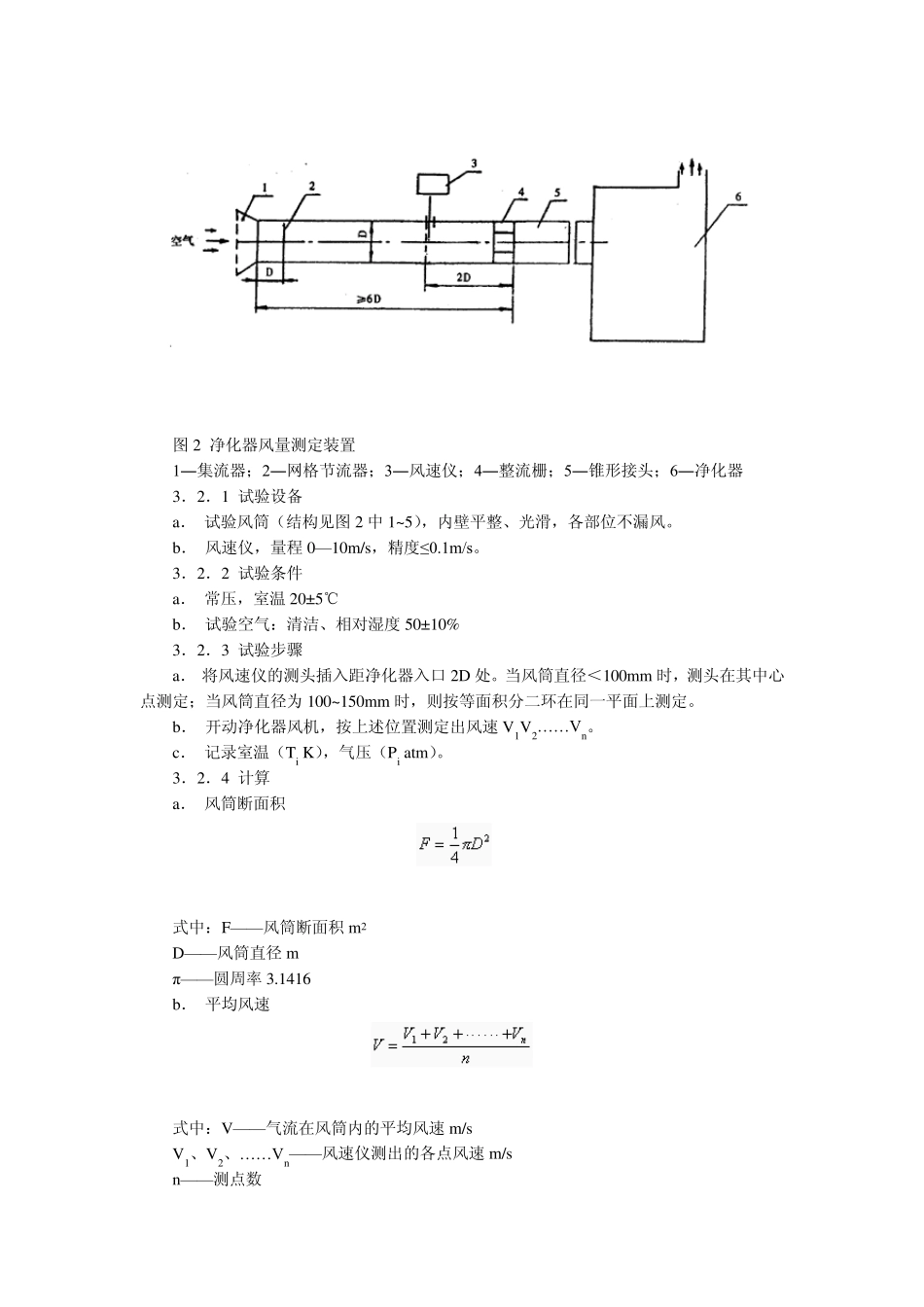

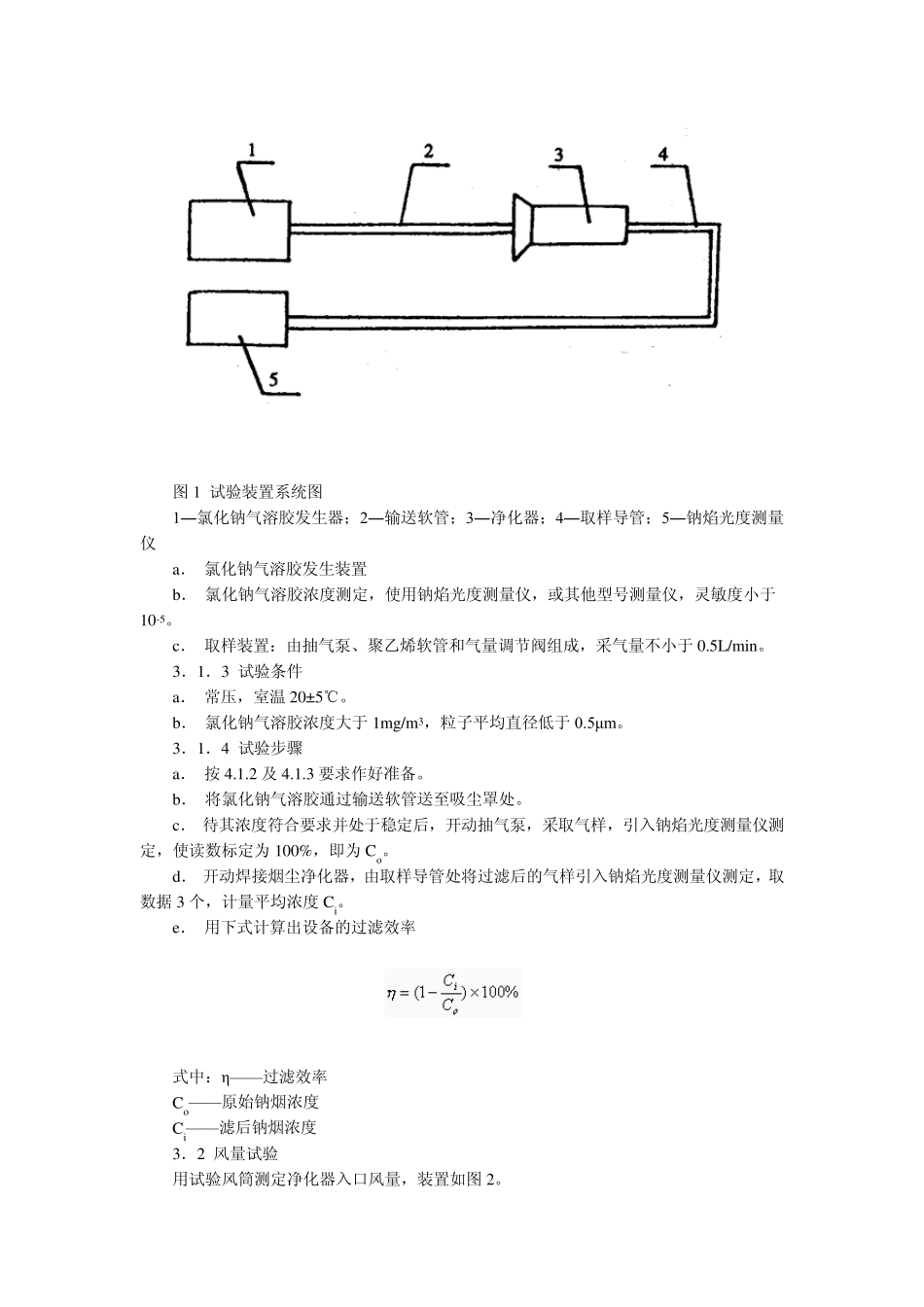

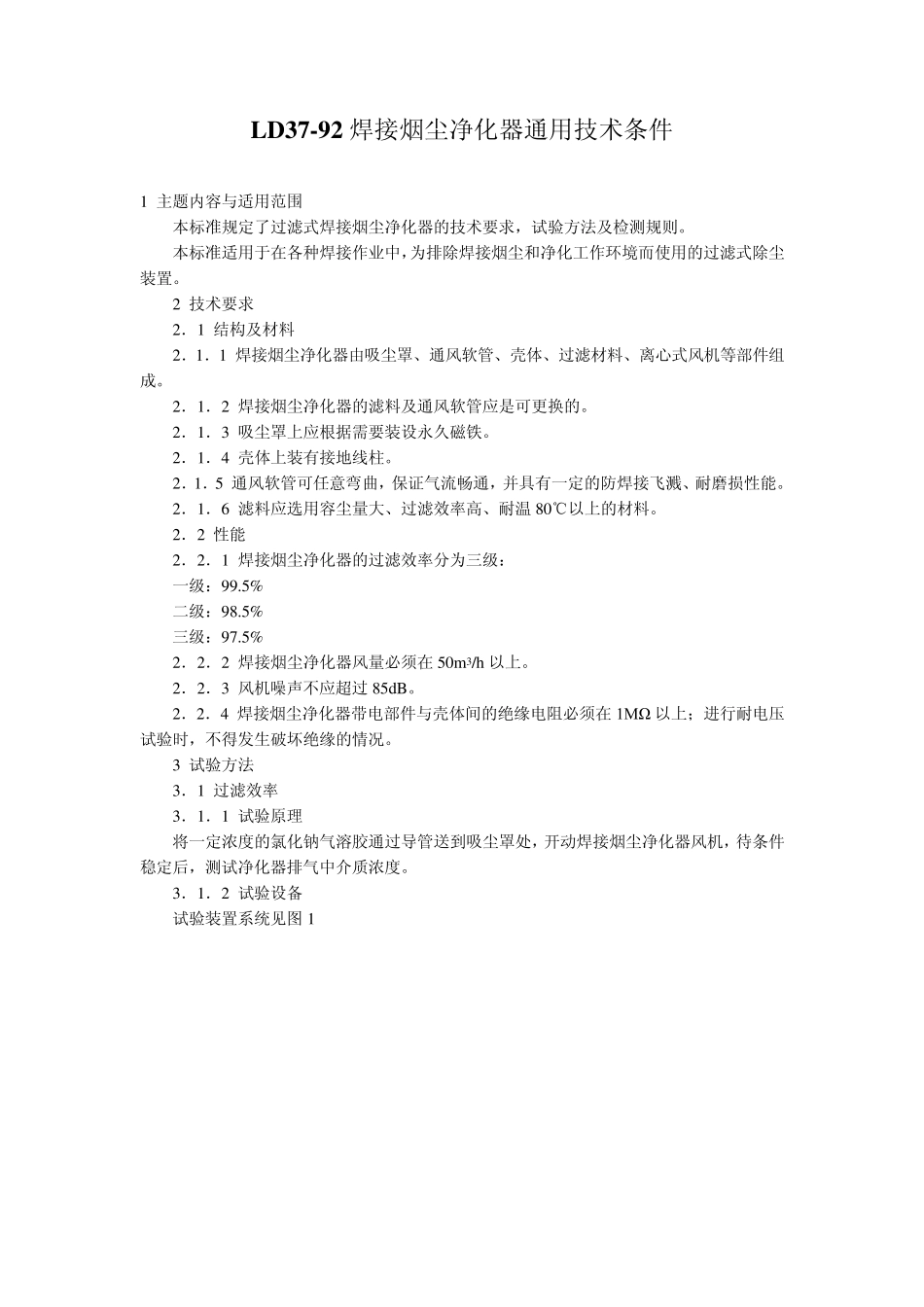

LD37-92 焊接烟尘净化器通用技术条件 1 主题内容与适用范围 本标准规定了过滤式焊接烟尘净化器的技术要求,试验方法及检测规则。 本标准适用于在各种焊接作业中,为排除焊接烟尘和净化工作环境而使用的过滤式除尘装置。 2 技术要求 2.1 结构及材料 2.1.1 焊接烟尘净化器由吸尘罩、通风软管、壳体、过滤材料、离心式风机等部件组成。 2.1.2 焊接烟尘净化器的滤料及通风软管应是可更换的。 2.1.3 吸尘罩上应根据需要装设永久磁铁。 2.1.4 壳体上装有接地线柱。 2.1.5 通风软管可任意弯曲,保证气流畅通,并具有一定的防焊接飞溅、耐磨损性能。 2.1.6 滤料应选用容尘量大、过滤效率高、耐温80℃以上的材料。 2.2 性能 2.2.1 焊接烟尘净化器的过滤效率分为三级: 一级:99.5% 二级:98.5% 三级:97.5% 2.2.2 焊接烟尘净化器风量必须在50m 3/h 以上。 2.2.3 风机噪声不应超过85dB。 2.2.4 焊接烟尘净化器带电部件与壳体间的绝缘电阻必须在1MΩ以上;进行耐电压试验时,不得发生破坏绝缘的情况。 3 试验方法 3.1 过滤效率 3.1.1 试验原理 将一定浓度的氯化钠气溶胶通过导管送到吸尘罩处,开动焊接烟尘净化器风机,待条件稳定后,测试净化器排气中介质浓度。 3.1.2 试验设备 试验装置系统见图 1 图1 试验装置系统图 1― 氯化钠气溶胶发生器;2― 输送软管;3― 净化器;4― 取样导管;5― 钠焰光度测量仪 a. 氯化钠气溶胶发生装置 b. 氯化钠气溶胶浓度测定,使用钠焰光度测量仪,或其他型号测量仪,灵敏度小于10-5。 c. 取样装置:由抽气泵、聚乙烯软管和气量调节阀组成,采气量不小于0.5L/min。 3.1.3 试验条件 a. 常压,室温20±5℃。 b. 氯化钠气溶胶浓度大于1mg/m3,粒子平均直径低于0.5μm。 3.1.4 试验步骤 a. 按 4.1.2 及 4.1.3 要求作好准备。 b. 将氯化钠气溶胶通过输送软管送至吸尘罩处。 c. 待其浓度符合要求并处于稳定后,开动抽气泵,采取气样,引入钠焰光度测量仪测定,使读数标定为 100%,即为 Co。 d. 开动焊接烟尘净化器,由取样导管处将过滤后的气样引入钠焰光度测量仪测定,取数据 3 个,计量平均浓度Ci。 e. 用下式计算出设备的过滤效率 式中:η— — 过滤效率 Co— — 原始钠烟浓度 Ci— — 滤后钠烟浓度 3.2 风量试验 用试验风筒测定净化器入口风量,装置如图2。 图2 净化器风...
