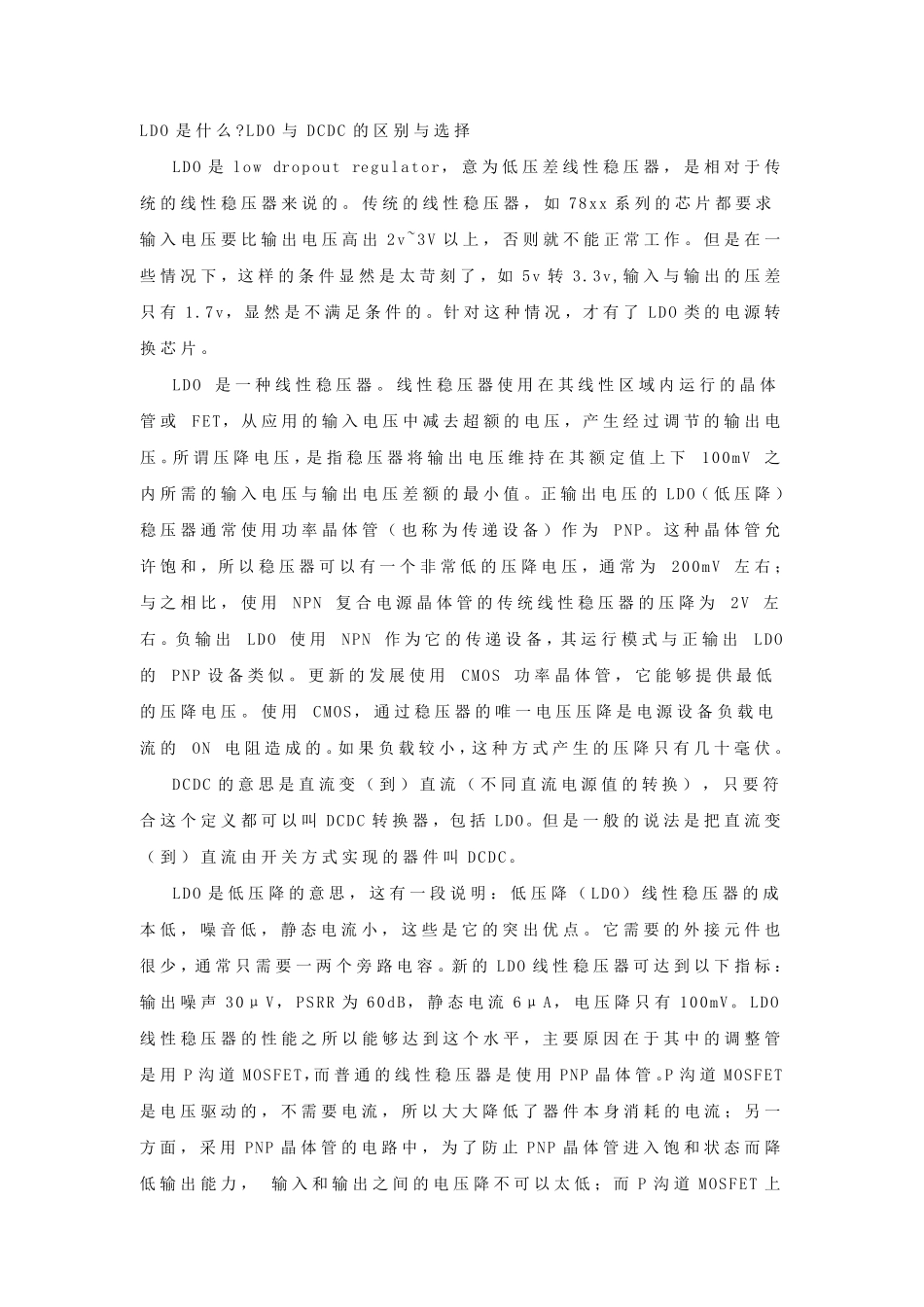

LDO 是 什 么 ?LDO 与DCDC 的 区 别 与 选 择 LDO 是low dropout regulator， 意 为 低 压 差 线 性 稳 压 器 ， 是 相 对 于 传统 的 线 性 稳 压 器 来 说 的 。 传 统 的 线 性 稳 压 器 ， 如78xx 系 列 的 芯 片 都 要 求输 入 电 压 要 比 输 出 电 压 高 出2v~3V 以 上 ， 否 则 就 不 能 正 常 工 作 。 但 是 在 一些 情 况 下 ， 这 样 的 条 件 显 然 是 太 苛 刻 了 ， 如5v 转3.3v,输 入 与 输 出 的 压 差只 有1.7v， 显 然 是 不 满 足 条 件 的 。 针 对 这 种 情 况 ， 才 有 了LDO 类 的 电 源 转换 芯 片 。 LDO 是 一 种 线 性 稳 压 器 。 线 性 稳 压 器 使 用 在 其 线 性 区 域 内 运 行 的 晶 体管 或 FET， 从 应 用 的 输 入 电 压 中 减 去 超 额 的 电 压 ， 产 生 经 过 调 节 的 输 出 电压 。 所 谓 压 降 电 压 ， 是 指 稳 压 器 将 输 出 电 压 维 持 在 其 额 定 值 上 下 100mV 之内 所 需 的 输 入 电 压 与 输 出 电 压 差 额 的 最 小 值 。 正 输 出 电 压 的LDO（ 低 压 降 ）稳 压 器 通 常 使 用 功 率 晶 体 管 （ 也 称 为 传 递 设 备 ） 作 为 PNP。 这 种 晶 体 管 允许饱和， 所 以 稳 压 器 可以 有 一 个非常 低 的 压 降 电 压 ， 通 常 为 200mV 左右；与 之 相 比 ， 使 用 NPN 复合电 源 晶 体 管 的 传 统 线 性 稳 压 器 的 压 降 为 2V 左右。 负输 出 LDO 使 用 NPN 作 为 它的 传 递 设 备 ， 其 运 行 模式与 正 输 出 LDO 的 PNP 设 备 类 似。 更新的 发展使 用 CMOS 功 率 晶 体 管 ， 它能 够提供最 低的 压 降 电 压 。 使 用 CMOS， 通 过 稳 压 器 的 唯一 电 压 压 降 是 电 源 设 备 负载电流的 ON 电 阻造成的 。 如 果负载较小 ， 这 种 方式产 生 的 压 降 只 有 几十毫伏。 DCDC 的 意 思是 直流变（ 到） 直流（ 不 同直流电 源 值 的 转 换 ） ， 只 要 符合这 个定 义都 可以 叫DCDC 转 换...
