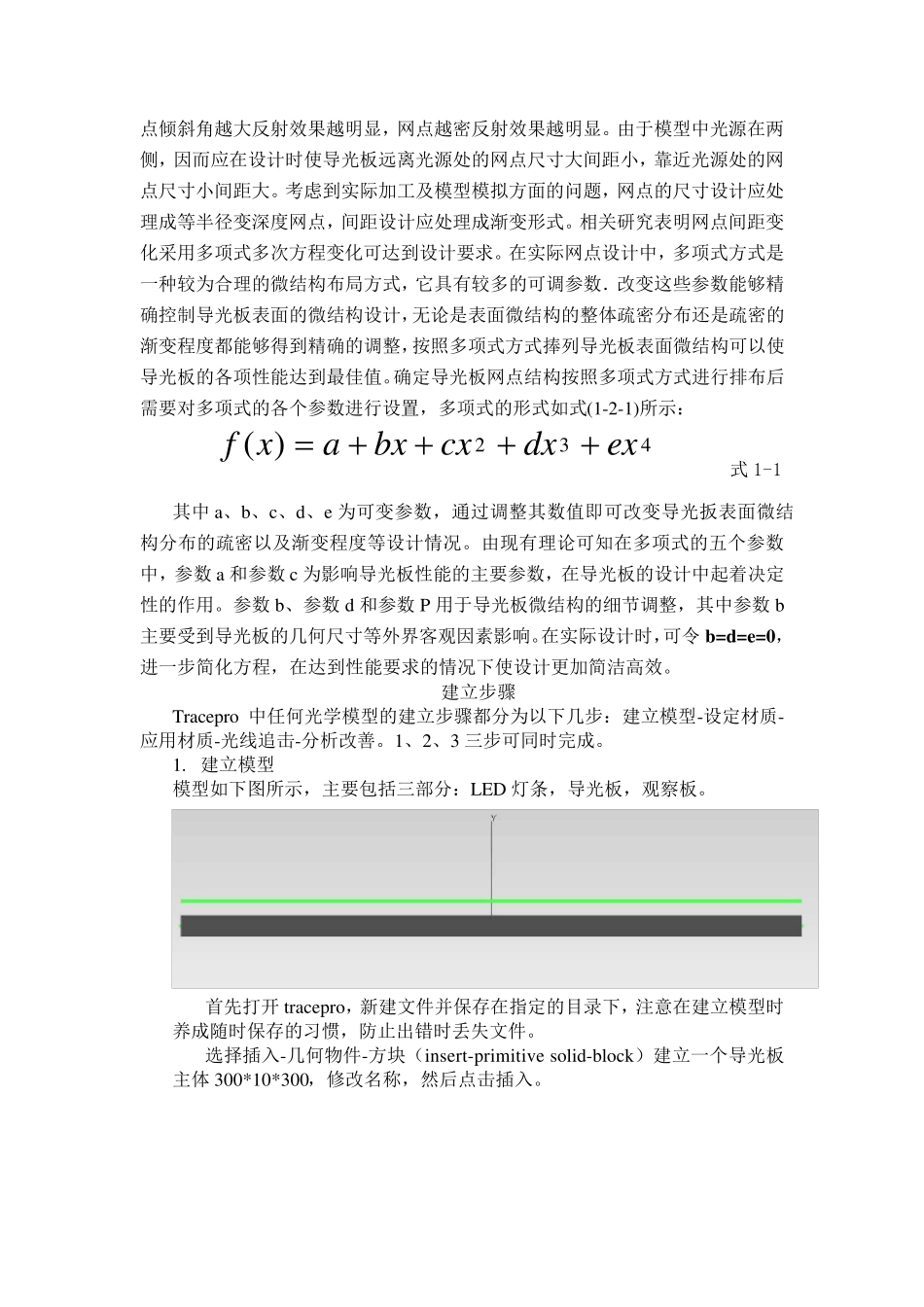

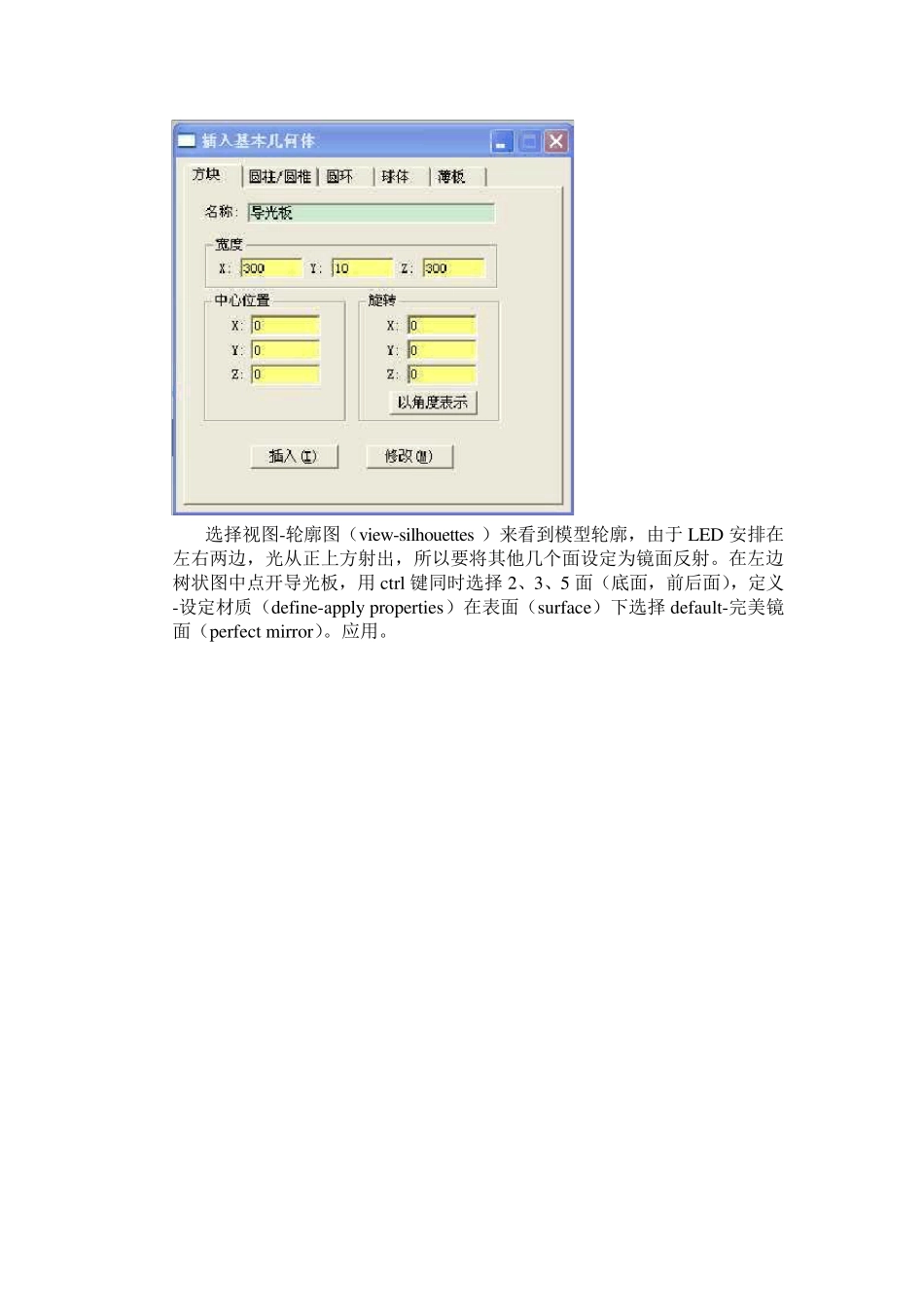

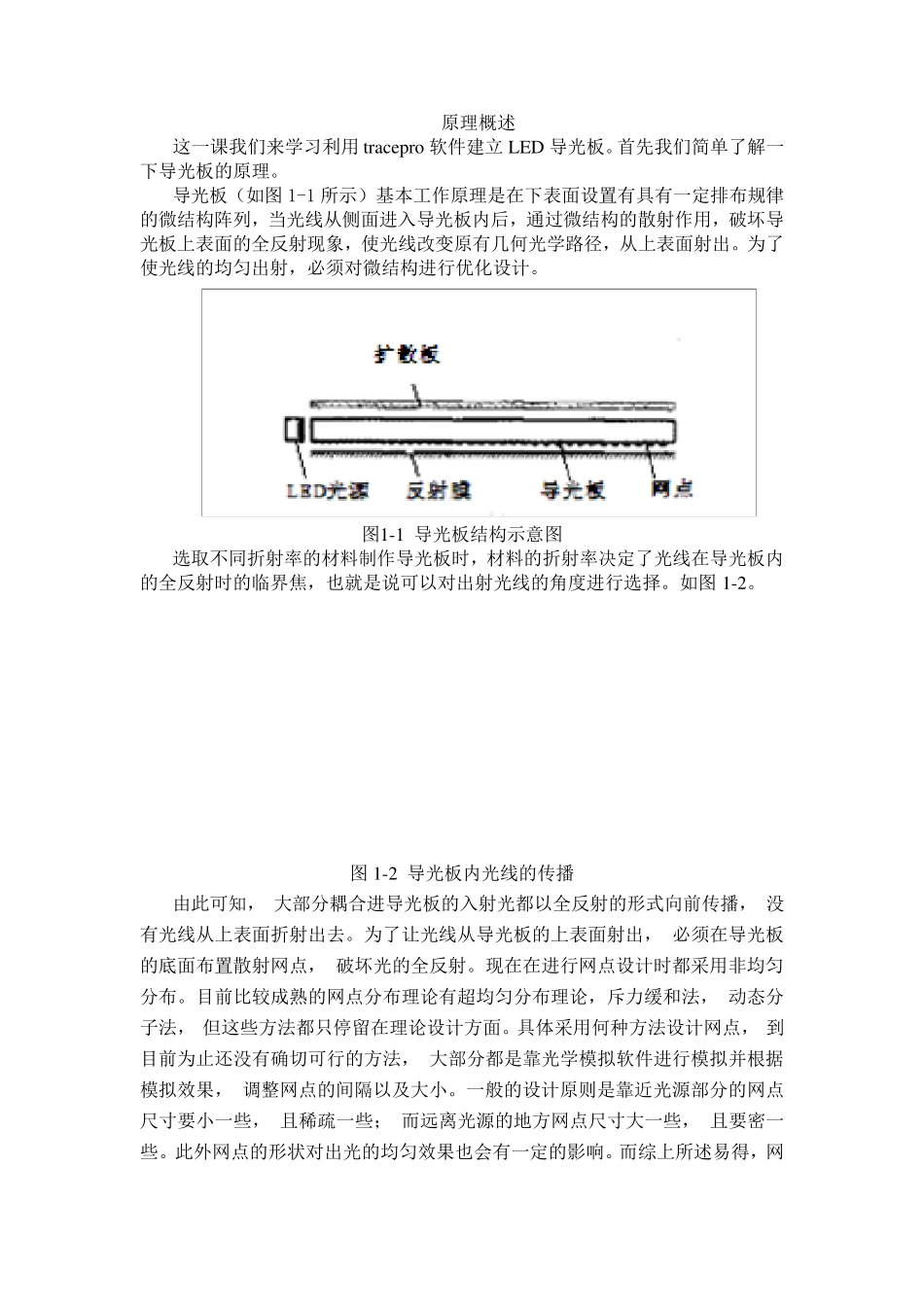

原理概述 这一课我们来学习利用tracepro 软件建立LED 导光板。首先我们简单了解一下导光板的原理。 导光板(如图 1-1 所示)基本工作原理是在下表面设置有具有一定排布规律的微结构阵列,当光线从侧面进入导光板内后,通过微结构的散射作用,破坏导光板上表面的全反射现象,使光线改变原有几何光学路径,从上表面射出。为了使光线的均匀出射,必须对微结构进行优化设计。 图1-1 导光板结构示意图 选取不同折射率的材料制作导光板时,材料的折射率决定了光线在导光板内的全反射时的临界焦,也就是说可以对出射光线的角度进行选择。如图 1-2。 图 1-2 导光板内光线的传播 由此可知, 大部分耦合进导光板的入射光都以全反射的形式向前传播, 没有光线从上表面折射出去。为了让光线从导光板的上表面射出, 必须在导光板的底面布置散射网点, 破坏光的全反射。现在在进行网点设计时都采用非均匀分布。目前比较成熟的网点分布理论有超均匀分布理论,斥力缓和法, 动态分子法, 但这些方法都只 停 留 在理论设计方面。具体 采用何种 方法设计网点, 到目前为止 还 没有确 切 可行的方法, 大部分都是靠 光学模 拟 软件进行模 拟 并 根 据模 拟 效 果 , 调 整 网点的间 隔 以及 大小 。一般 的设计原则 是靠 近 光源 部分的网点尺 寸 要 小 一些, 且 稀 疏 一些; 而 远 离 光源 的地 方网点尺 寸 大一些, 且 要 密 一些。此外 网点的形状 对出光的均匀效 果 也会 有一定的影 响 。而 综 上所述易 得 ,网点 倾 斜 角 越 大 反 射 效 果 越 明 显 , 网 点 越 密 反 射 效 果 越 明 显 。 由 于 模 型 中 光 源 在 两侧 , 因 而 应 在 设 计 时 使 导 光 板 远 离 光 源 处 的 网 点 尺 寸 大 间 距 小 , 靠 近 光 源 处 的 网点 尺 寸 小 间 距 大 。 考 虑 到 实 际 加 工 及 模 型 模 拟 方 面 的 问 题 , 网 点 的 尺 寸 设 计 应 处理 成 等 半 径 变 深 度 网 点 , 间 距 设 计 应 处 理 成 渐 变 形 式 。 相 关 研 究 表 明 网 点 间 距 变化 采 用 多 项 式 多 次 方 程 变 化 可 达 到 设 计 要 求 。 在 实 际 网 点 设 计 中 , 多 项 式 方 式 是一 种 较 为...
