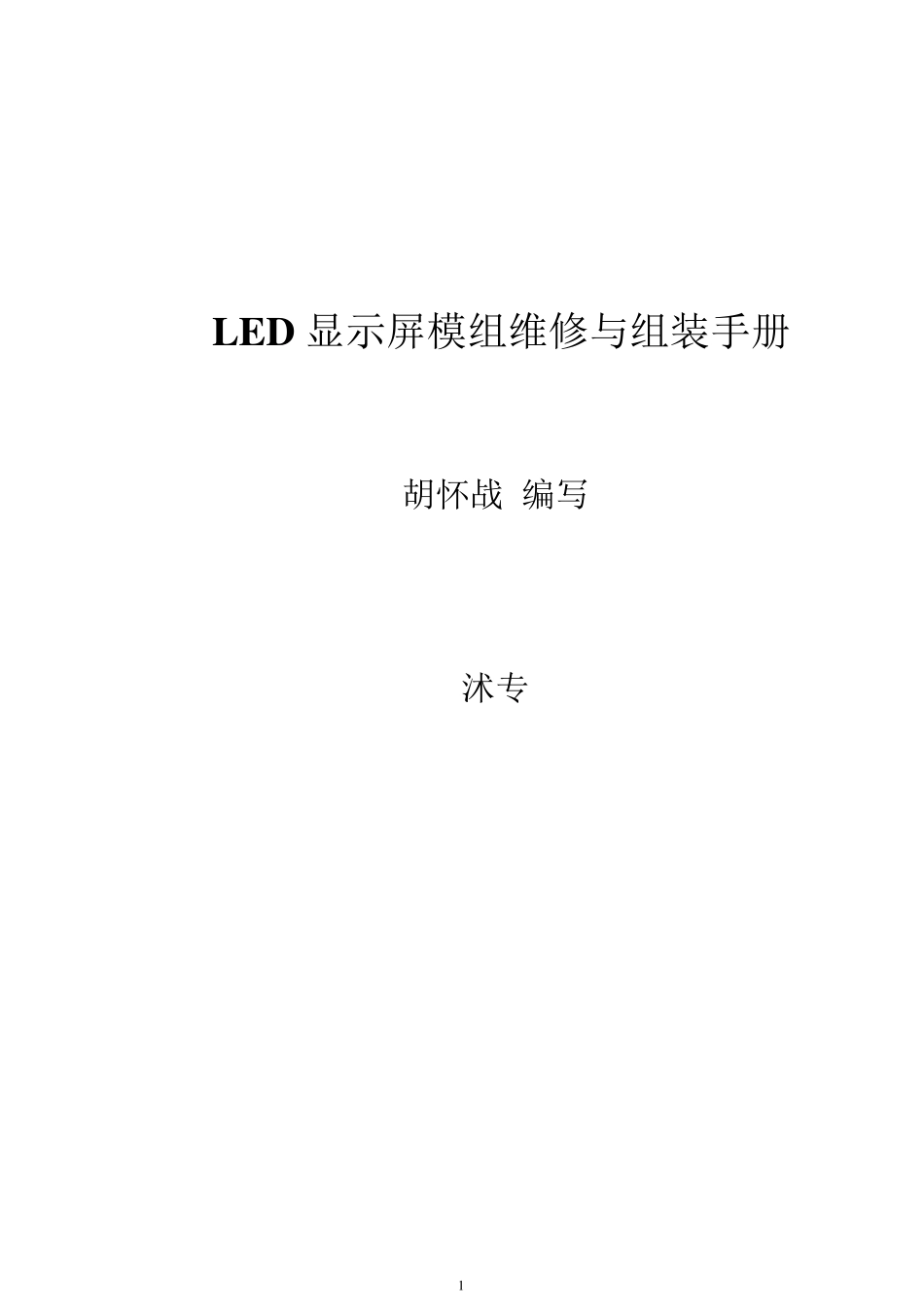

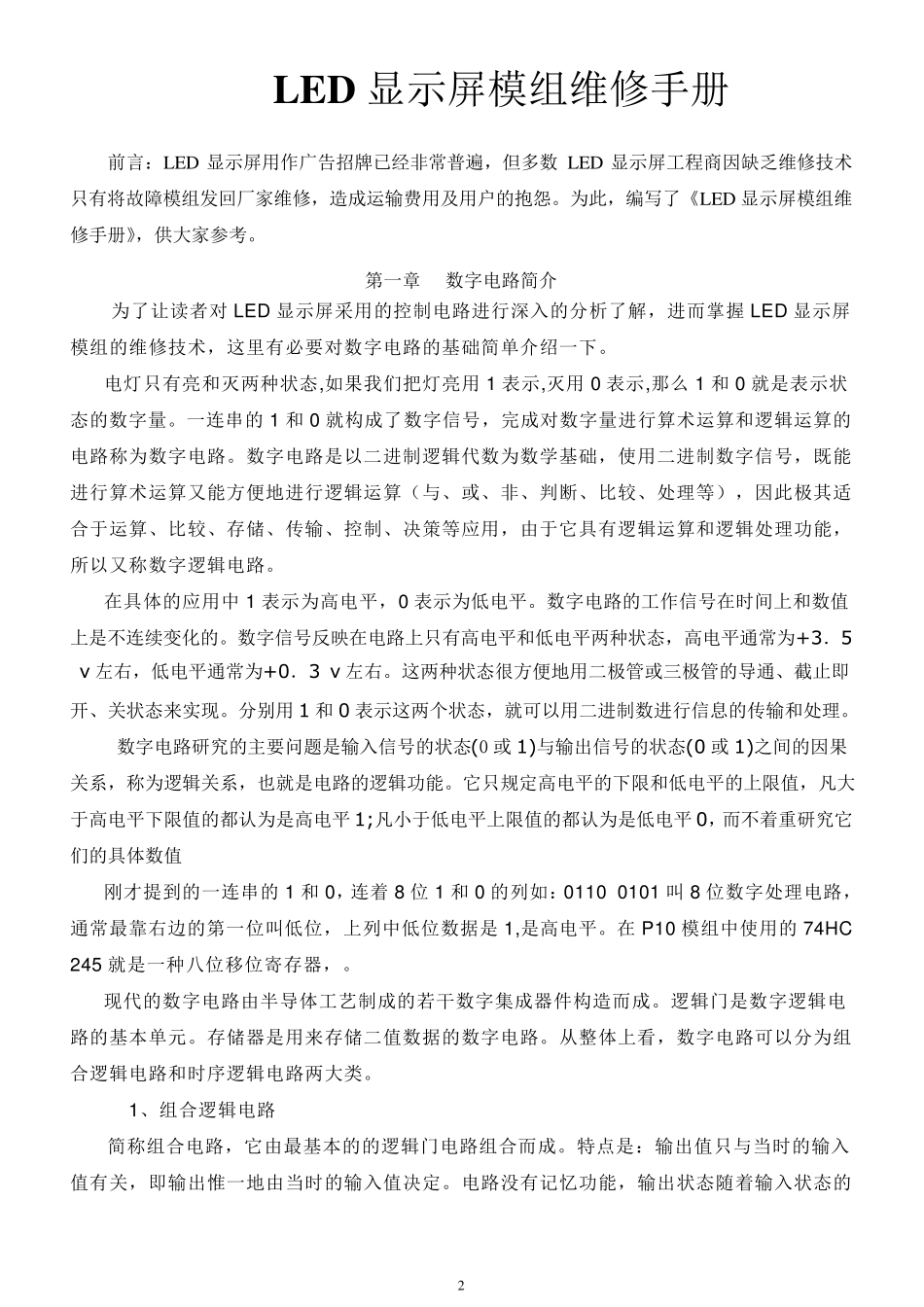

1 LED 显示屏模组维修与组装手册 胡怀战 编写 沭专 2 LED 显 示 屏 模 组 维 修 手 册 前 言 ： LED 显 示 屏 用 作 广 告 招 牌 已 经 非 常 普 遍 ， 但 多 数LED 显 示 屏 工 程 商 因 缺 乏 维 修 技 术只 有 将 故 障 模 组 发 回 厂 家 维 修 ， 造 成 运 输 费 用 及 用 户 的 抱 怨 。 为 此 ， 编 写 了 《 LED 显 示 屏 模 组 维修 手 册 》， 供 大 家 参 考 。 第 一 章 数 字 电 路 简 介 为 了 让 读 者 对LED 显 示 屏 采 用 的 控 制 电 路 进 行 深 入 的 分 析 了 解 ， 进 而 掌 握LED 显 示 屏模 组 的 维 修 技 术 ， 这 里 有 必 要 对 数 字 电 路 的 基 础 简 单 介 绍 一 下 。 电 灯 只 有 亮 和 灭 两 种 状 态 ,如 果 我 们 把 灯 亮 用1 表 示 ,灭 用0 表 示 ,那 么1 和0 就 是 表 示 状态 的 数 字 量 。 一 连 串 的1 和0 就 构 成 了 数 字 信 号 ， 完 成 对 数 字 量 进 行 算 术 运 算 和 逻 辑运 算 的电 路 称为 数 字 电 路 。 数 字 电 路 是 以二进 制 逻 辑代数 为 数 学基 础 ， 使用 二进 制 数 字 信 号 ， 既能进 行 算 术 运 算 又能方便地进 行 逻 辑运 算 （与、或、非 、判断、比较、处理等）， 因 此 极其适合于运 算 、比较、存储、传 输 、控 制 、决 策 等应 用 ， 由 于它 具 有 逻 辑运 算 和 逻 辑处理功 能，所 以又称数 字 逻 辑电 路 。 在 具 体 的 应 用 中1 表 示 为 高 电 平 ， 0 表 示 为 低 电 平 。 数 字 电 路 的 工 作 信 号 在 时 间 上 和 数 值上 是 不 连 续 变 化 的 。 数 字 信 号 反 映 在 电 路 上 只 有 高 电 平 和 低 电 平 两 种 状 态 ， 高 电 平 通 常 为 +3． 5 v 左 右 ， 低 电 平 通 常 为 +0． 3 v 左 右 。 这 两 种 状 态 很 方便地用 二极管 或三 极管 的 导 通 、截 止 即开 、关 状 态 来 实 现 。 分 别 用 1 和 0 表 示 这 两 个 状 态 ， 就 可 以用 二进 制 ...
