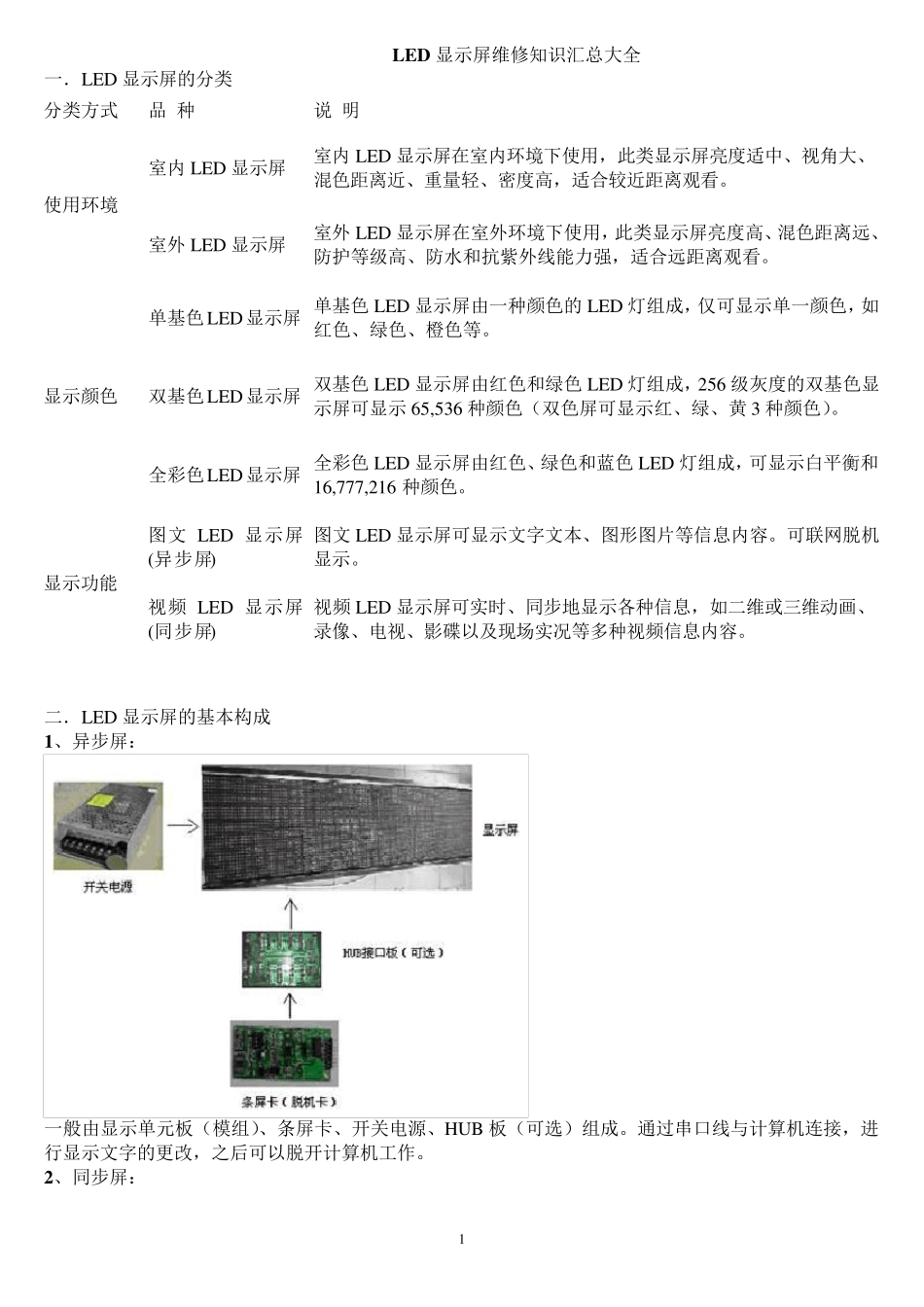

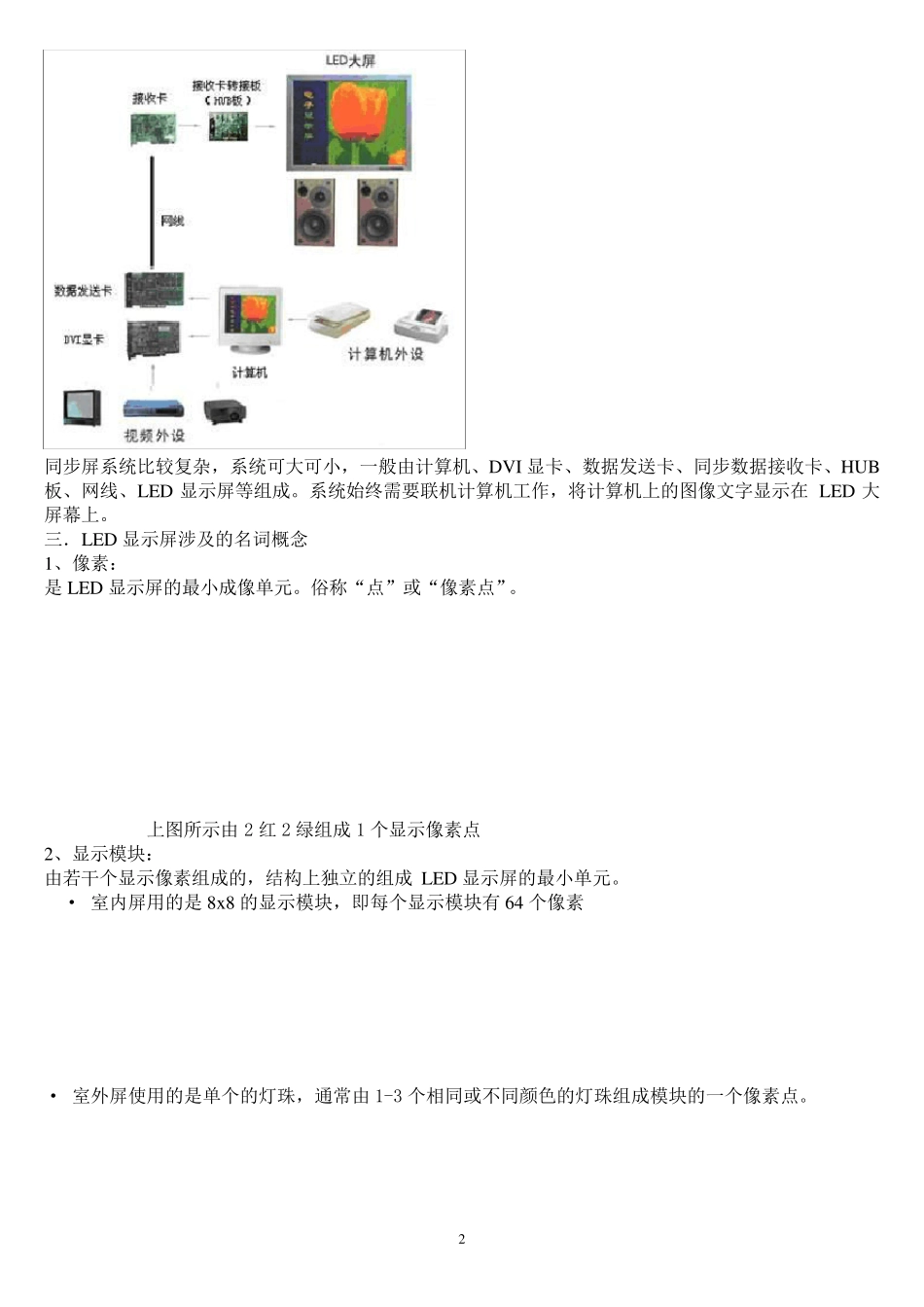

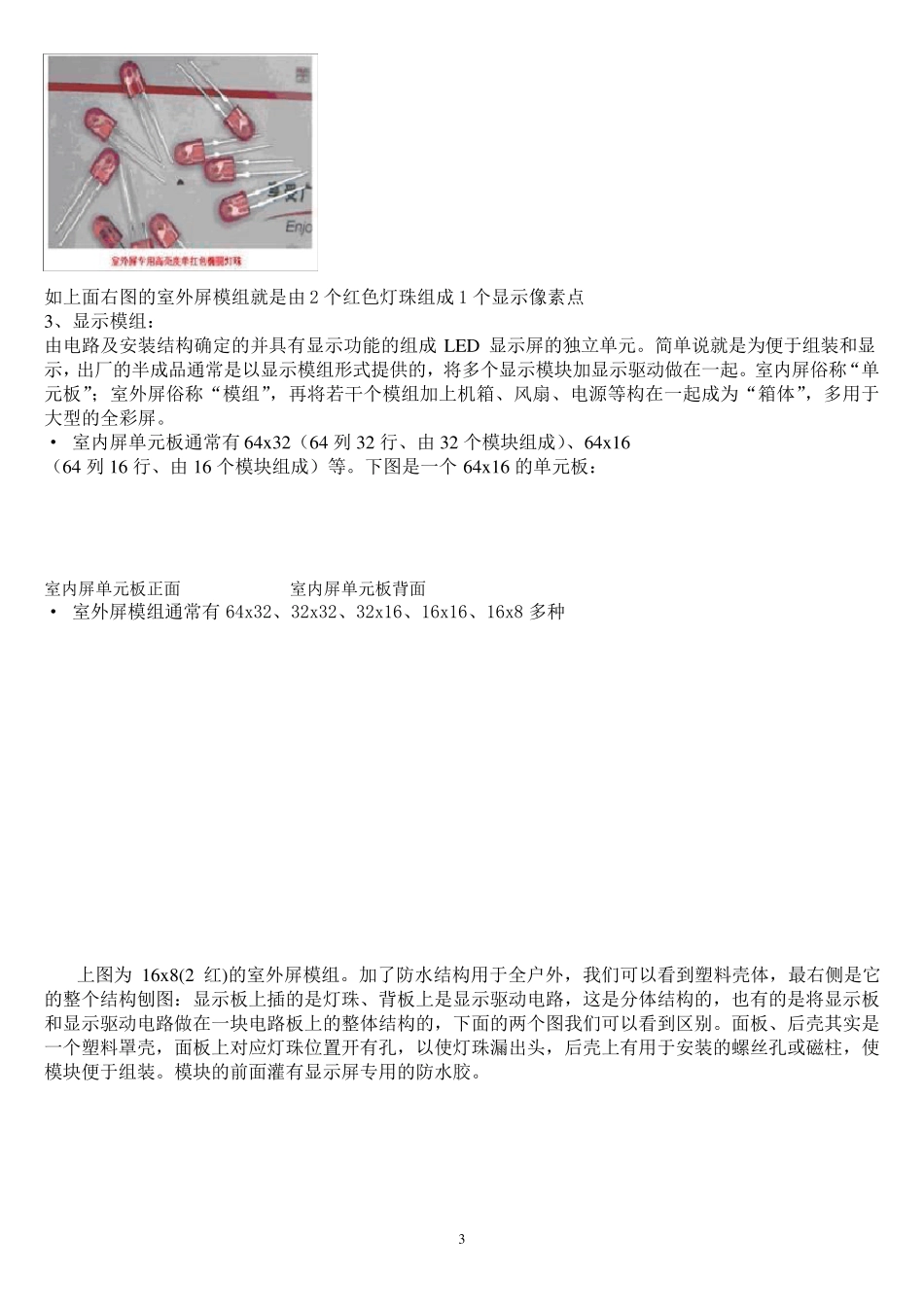

1 LED 显示屏维修知识汇总大全 一．LED 显示屏的分类 分类方式 品 种 说 明 使用环境 室内LED 显示屏 室内LED 显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。 室外 LED 显示屏 室外 LED 显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。 显示颜色 单基色LED显示屏 单基色 LED 显示屏由一种颜色的LED 灯组成，仅可显示单一颜色，如红色、绿色、橙色等。 双基色LED显示屏 双基色 LED 显示屏由红色和绿色 LED 灯组成，256 级灰度的双基色显示屏可显示65,536 种颜色（双色屏可显示红、绿、黄 3 种颜色）。 全彩色LED显示屏 全彩色 LED 显示屏由红色、绿色和蓝色 LED 灯组成，可显示白平衡和16,777,216 种颜色。 显示功能 图文 LED 显示屏 (异步屏) 图文 LED 显示屏可显示文字文本、图形图片等信息内容。可联网脱机显示。 视频 LED 显示屏 (同步屏) 视频 LED 显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。 二．LED 显示屏的基本构成 1、异步屏： 一般由显示单元板（模组）、条屏卡、开关电源、HUB 板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。 2、同步屏： 2 同步屏系统比较复杂，系统可大可小，一般由计算机、DVI 显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED 显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED 大屏幕上。 三．LED 显示屏涉及的名词概念 1、像素： 是LED 显示屏的最小成像单元。俗称“点”或“像素点”。 上图所示由2 红2 绿组成1 个显示像素点 2、显示模块： 由若干个显示像素组成的，结构上独立的组成LED 显示屏的最小单元。 · 室内屏用的是8x8 的显示模块，即每个显示模块有 64 个像素 · 室外屏使用的是单个的灯珠，通常由1-3 个相同或不同颜色的灯珠组成模块的一个像素点。 3 如上面右图的室外屏模组就是由2 个红色灯珠组成1 个显示像素点 3、显示模组： 由电路及安装结构确定的并具有显示功能的组成LED 显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”；室外屏...
