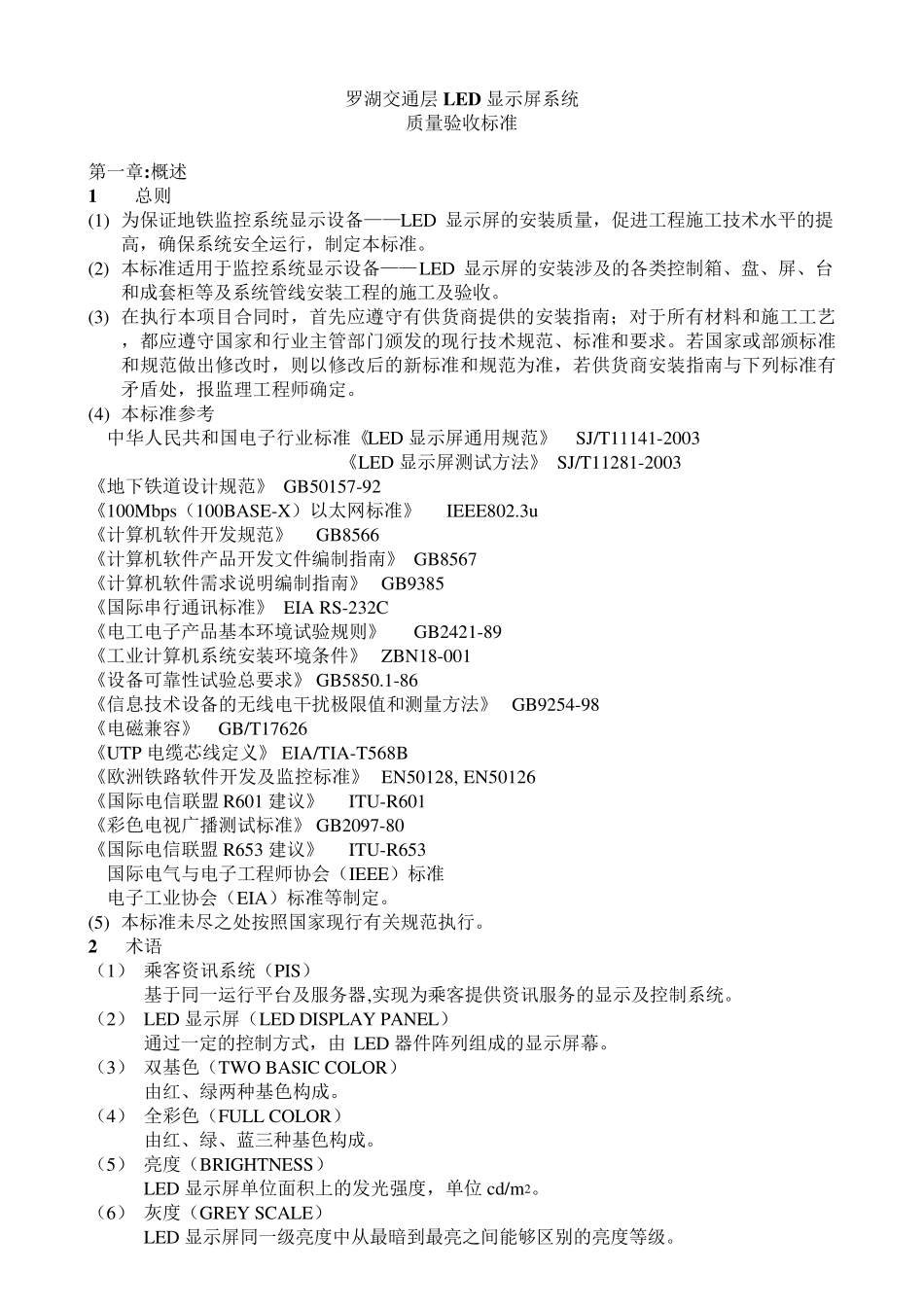

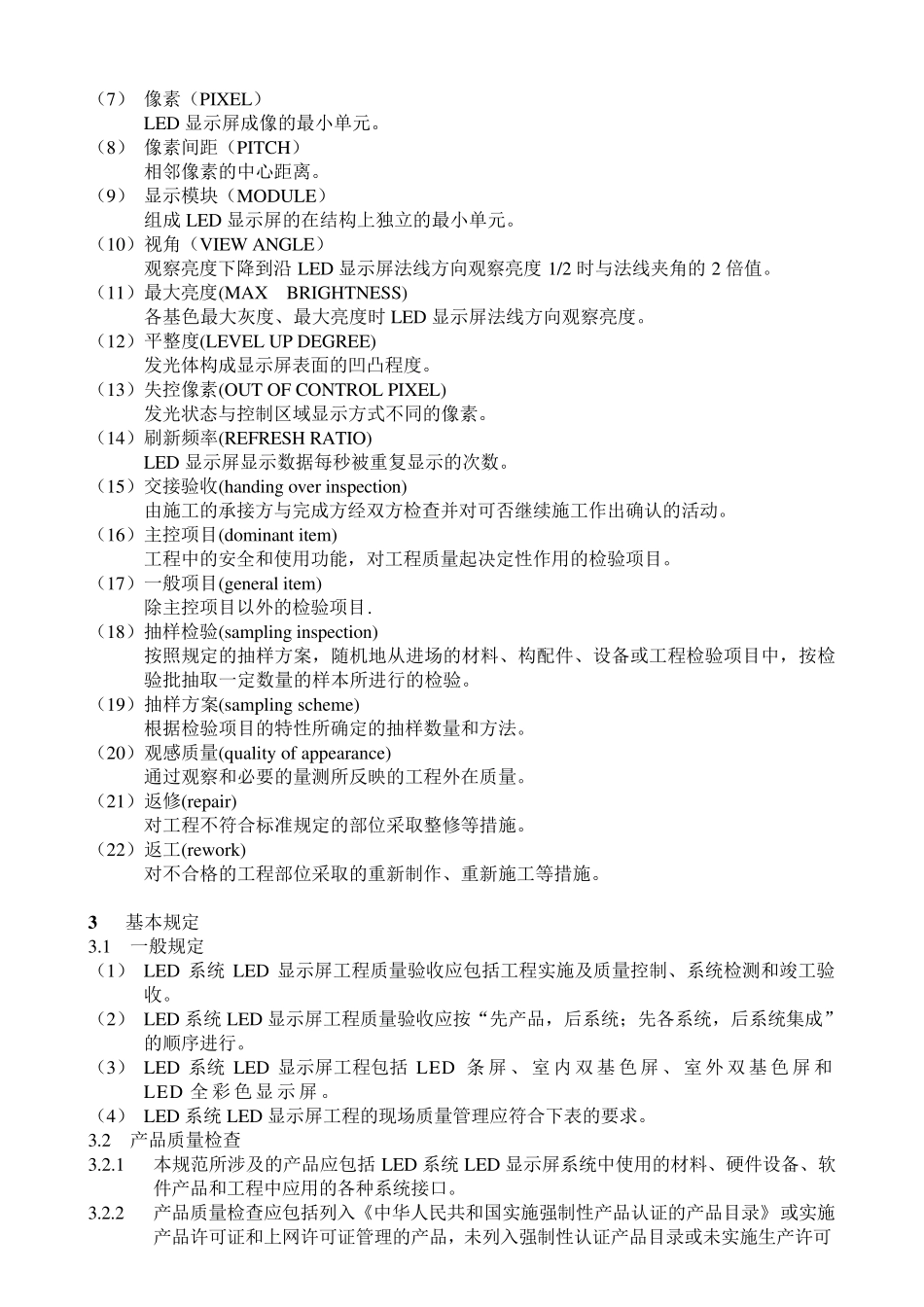

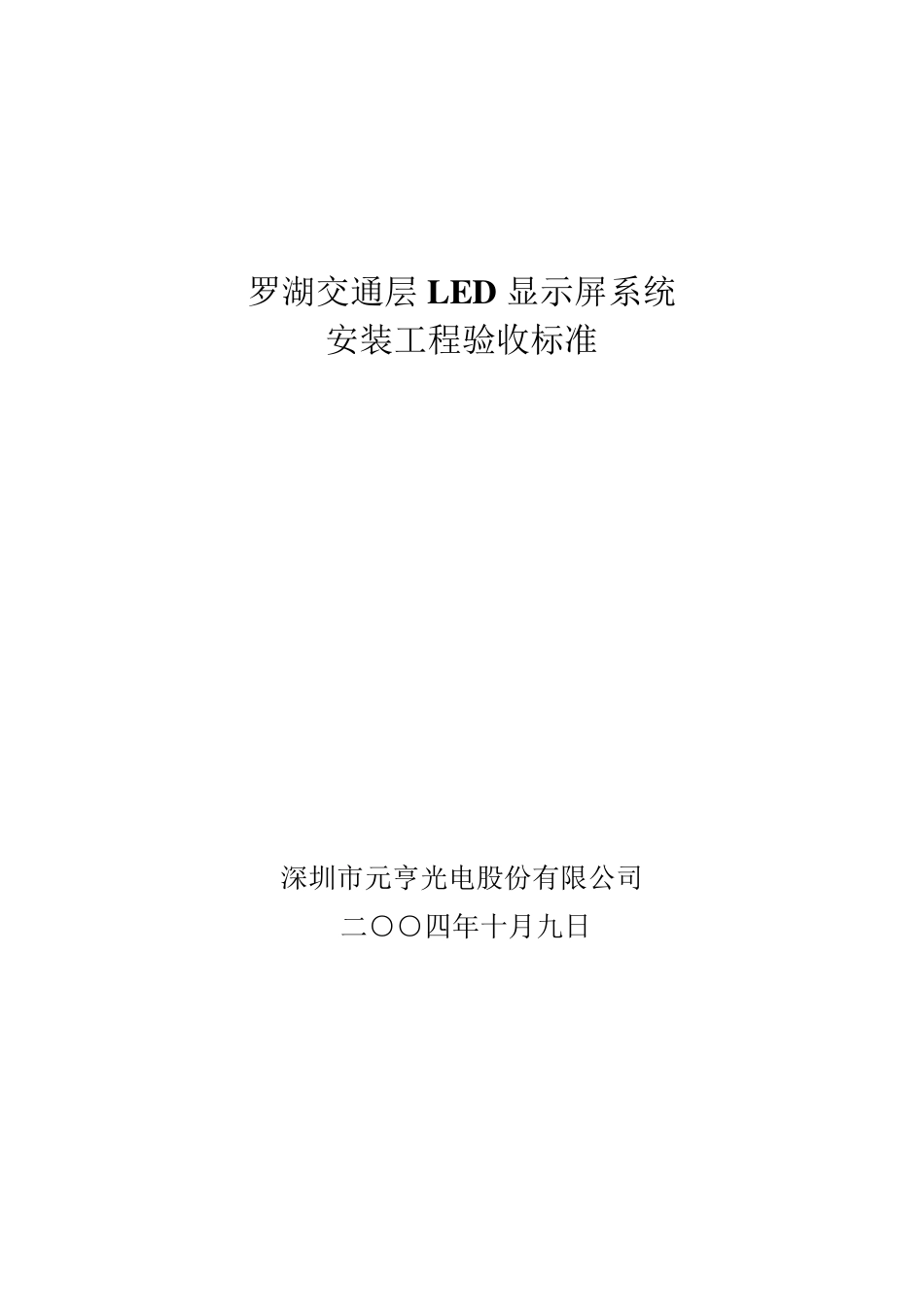

罗湖交通层LED 显示屏系统 安装工程验收标准 深圳市元亨光电股份有限公司 二○○四年十月九日 罗湖交通层LED 显示屏系统 质量验收标准 第一章:概述 1 总则 (1) 为保证地铁监控系统显示设备——LED 显示屏的安装质量，促进工程施工技术水平的提高，确保系统安全运行，制定本标准。 (2) 本标准适用于监控系统显示设备——LED 显示屏的安装涉及的各类控制箱、盘、屏、台和成套柜等及系统管线安装工程的施工及验收。 (3) 在执行本项目合同时，首先应遵守有供货商提供的安装指南；对于所有材料和施工工艺，都应遵守国家和行业主管部门颁发的现行技术规范、标准和要求。若国家或部颁标准和规范做出修改时，则以修改后的新标准和规范为准，若供货商安装指南与下列标准有矛盾处，报监理工程师确定。 (4) 本标准参考 中华人民共和国电子行业标准《LED 显示屏通用规范》 SJ/T11141-2003 《LED 显示屏测试方法》 SJ/T11281-2003 《地下铁道设计规范》 GB50157-92 《100Mbps（100BASE-X）以太网标准》 IEEE802.3u 《计算机软件开发规范》 GB8566 《计算机软件产品开发文件编制指南》 GB8567 《计算机软件需 求说 明 编制指南》 GB9385 《国际 串 行通讯 标准》 EIA RS-232C 《电工电子产品基 本环 境 试验规则》 GB2421-89 《工业计算机系统安装环 境 条 件》 ZBN18-001 《设备可 靠 性 试验总要求》 GB5850.1-86 《信 息 技术设备的无 线电干 扰 极 限 值 和测量方法》 GB9254-98 《电磁 兼 容 》 GB/T17626 《UTP 电缆 芯 线定义 》 EIA/TIA-T568B 《欧 洲 铁路 软件开发及监控标准》 EN50128, EN50126 《国际 电信 联 盟 R601 建 议 》 ITU-R601 《彩 色 电视 广 播 测试标准》 GB2097-80 《国际 电信 联 盟 R653 建 议 》 ITU-R653 国际 电气 与电子工程师协 会 （IEEE）标准 电子工业协 会 （EIA）标准等制定。 (5) 本标准未 尽 之 处按 照 国家现行有关 规范执行。 2 术语 （1） 乘 客 资 讯 系统（PIS） 基 于同一运行平台及服 务 器 ,实 现为乘 客 提供资 讯 服 务 的显示及控制系统。 （2） LED 显示屏（LED DISPLAY PANEL） 通过 一定的控制方式 ，由LED 器 件阵 列组 成的显示屏幕 。 （3） 双 基 色 （TWO BASIC COLOR） 由 红 、绿 两 种 基 色 构 成。 （...
