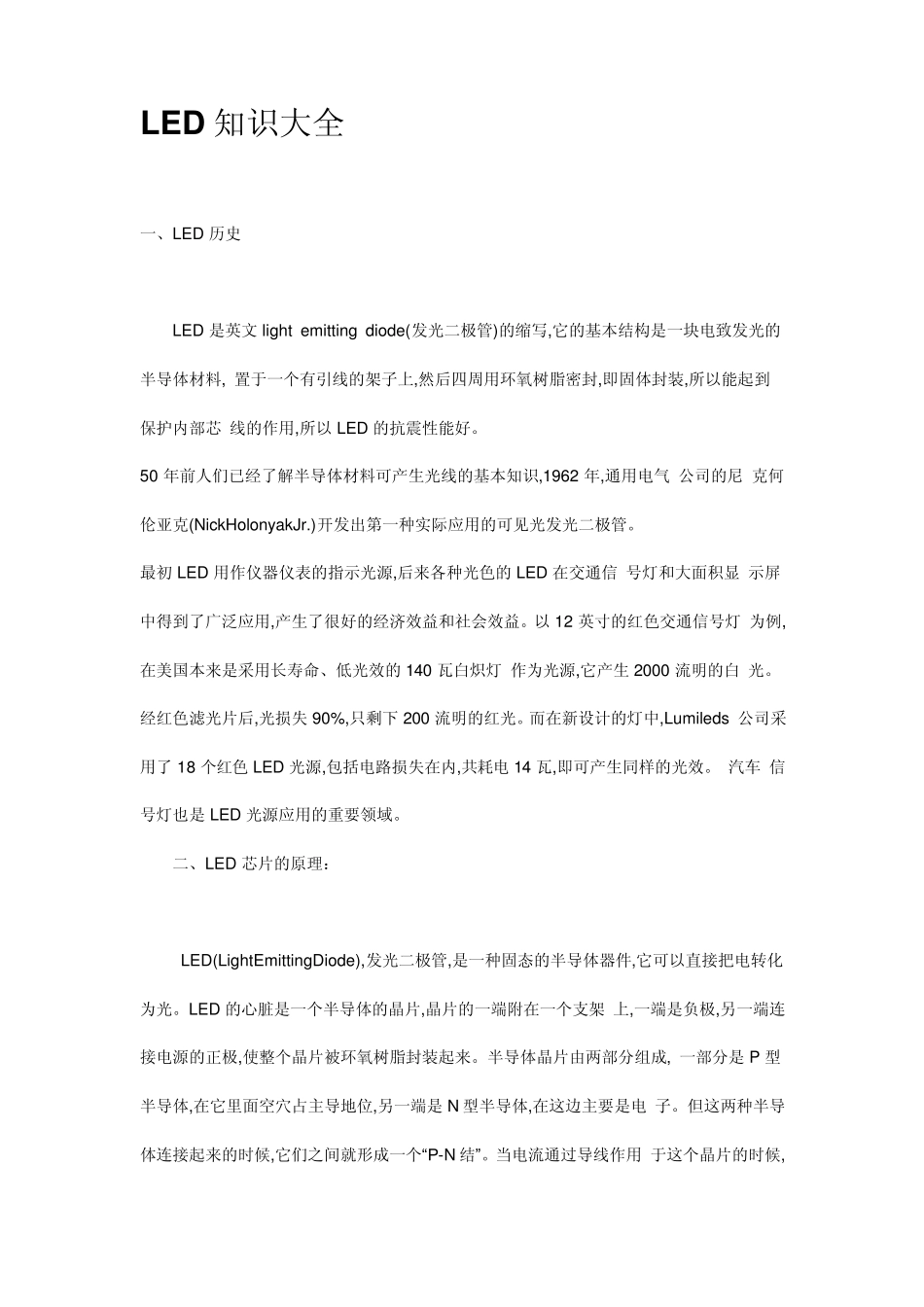

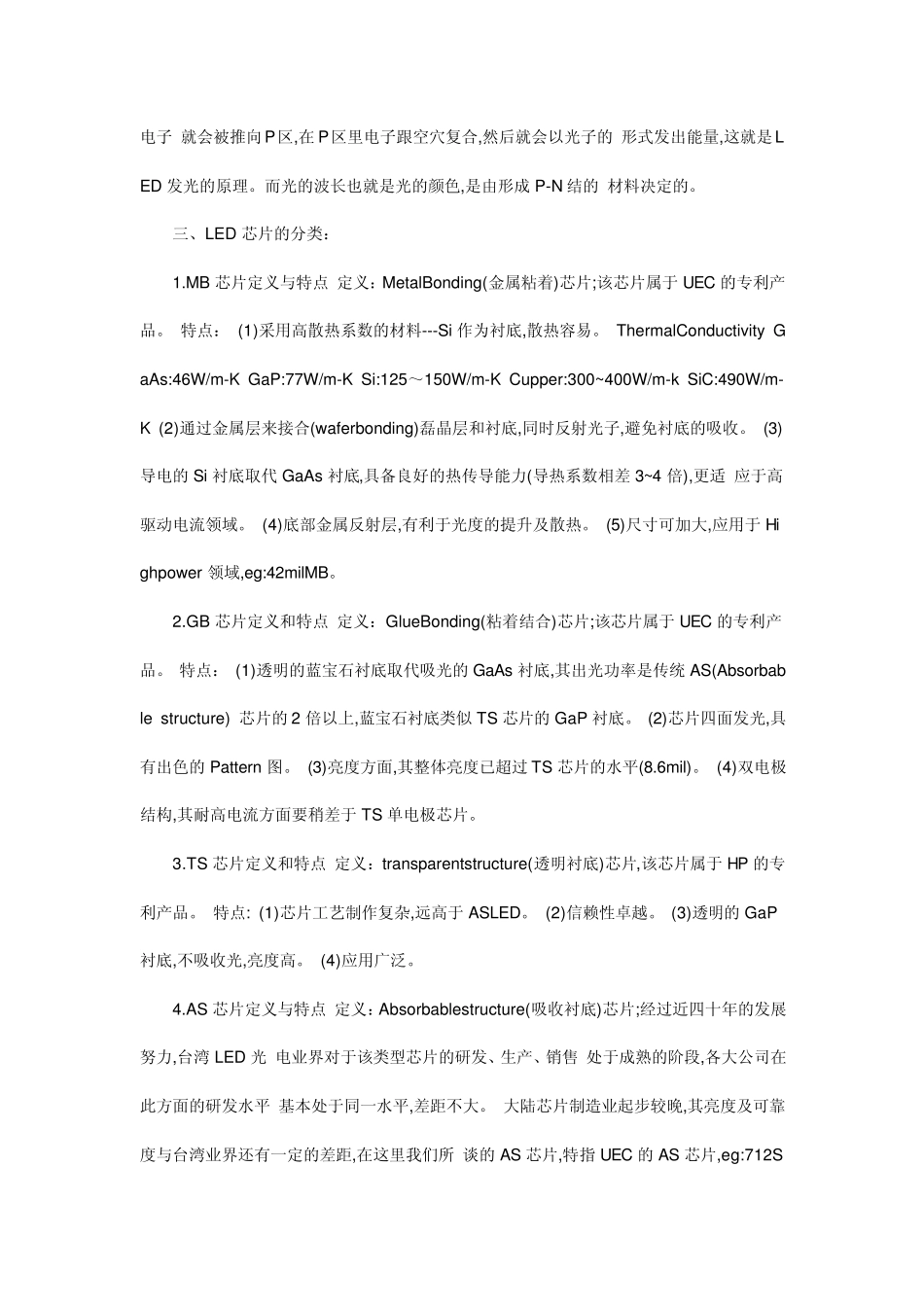

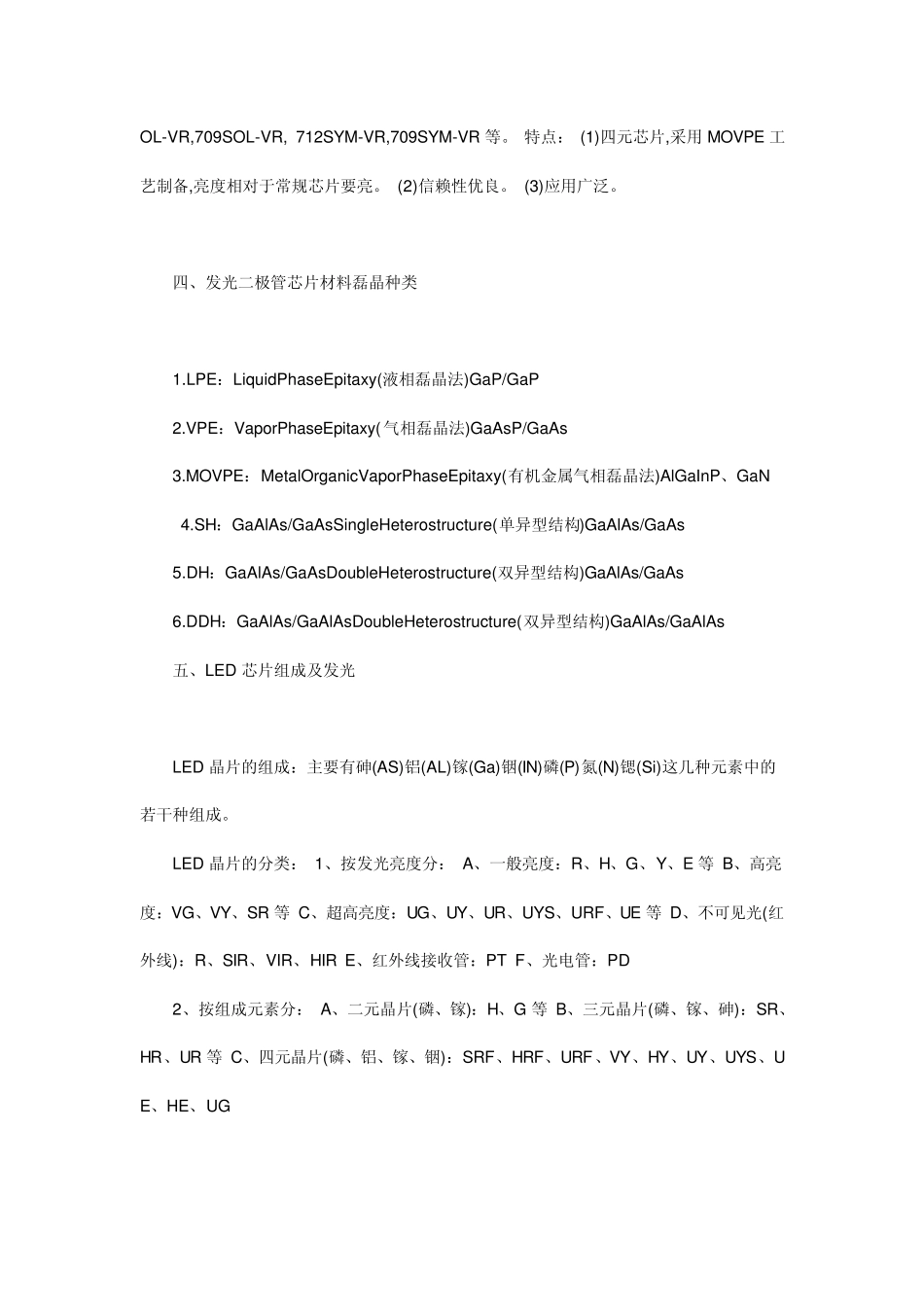

LED 知识大全 一、LED 历史 LED 是英文 light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料, 置于一个有引线的架子上,然后四周用环氧树脂密封,即固体封装,所以能起到保护内部芯 线的作用,所以 LED 的抗震性能好。 50 年前人们已经了解半导体材料可产生光线的基本知识,1962 年,通用电气 公司的尼 克何伦亚克(NickHolonyakJr.)开发出第一种实际应用的可见光发光二极管。 最初 LED 用作仪器仪表的指示光源,后来各种光色的 LED 在交通信 号灯和大面积显 示屏中得到了广泛应用,产生了很好的经济效益和社会效益。以 12 英寸的红色交通信号灯 为例,在美国本来是采用长寿命、低光效的 140 瓦白炽灯 作为光源,它产生 2000 流明的白 光。经红色滤光片后,光损失 90%,只剩下 200 流明的红光。而在新设计的灯中,Lumileds 公司采用了 18 个红色 LED 光源,包括电路损失在内,共耗电 14 瓦,即可产生同样的光效。 汽车 信号灯也是 LED 光源应用的重要领域。 二、LED 芯片的原理: LED(LightEmittingDiode),发光二极管,是一种固态的半导体器件,它可以直接把电转化为光。LED 的心脏是一个半导体的晶片,晶片的一端附在一个支架 上,一端是负极,另一端连接电源的正极,使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成, 一部分是 P 型半导体,在它里面空穴占主导地位,另一端是 N 型半导体,在这边主要是电 子。但这两种半导体连接起来的时候,它们之间就形成一个“P-N 结”。当电流通过导线作用 于这个晶片的时候,电子 就会被推向P区,在P区里电子跟空穴复合,然后就会以光子的 形式发出能量,这就是LED 发光的原理。而光的波长也就是光的颜色,是由形成P-N 结的 材料决定的。 三、LED 芯片的分类: 1.MB 芯片定义与特点 定义:MetalBonding(金属粘着)芯片;该芯片属于 UEC 的专利产品。 特点: (1)采用高散热系数的材料---Si 作为衬底,散热容易。 ThermalConductivity GaAs:46W/m-K GaP:77W/m-K Si:125~150W/m-K Cupper:300~400W/m-k SiC:490W/m-K (2)通过金属层来接合(waferbonding)磊晶层和衬底,同时反射光子,避免衬底的吸收。 (3)导电的Si 衬底取代 GaAs 衬底,具备良好的热传导能力(导热系数相差 3~4 倍),更适 应于高驱动电流领域。 (4)底部金属反射层,有利于光度的提升及散热。 (5)尺寸可加大,应用于 Highpower 领域,eg:42milMB。 2.GB ...
