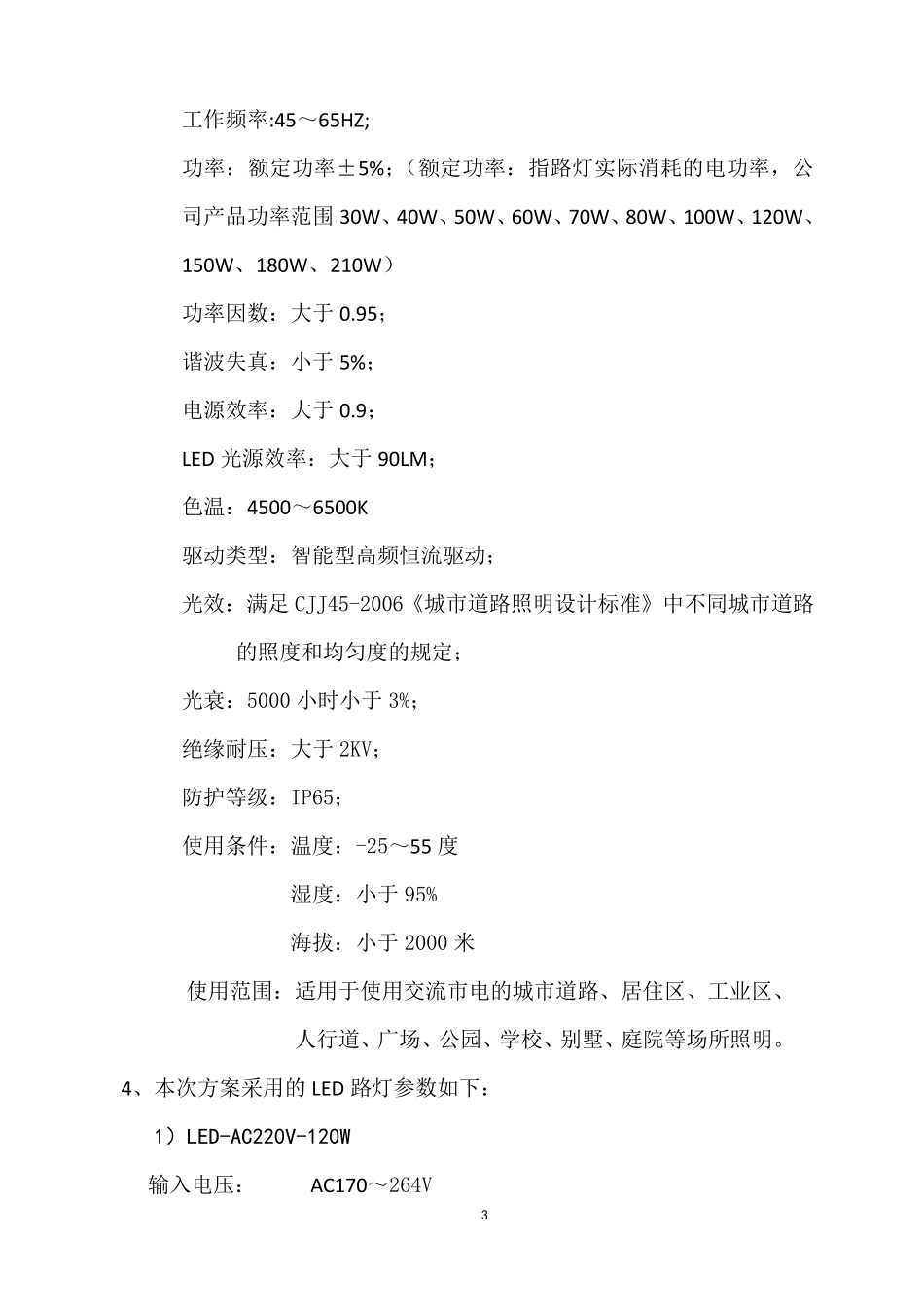

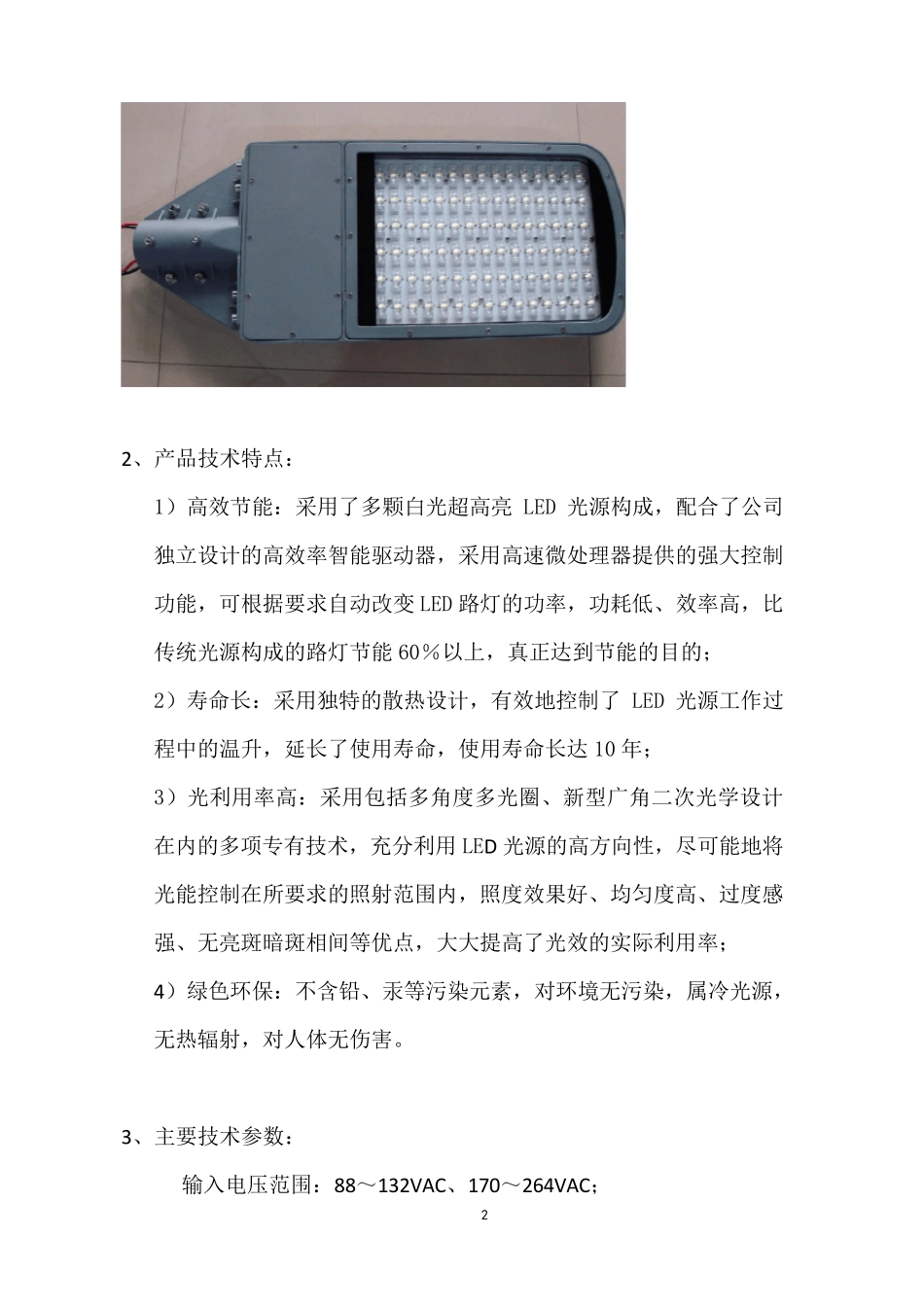

1 LED 路灯替换工程方案说明 一、道路照明工程概况 本次设计的欧洲某城市的枢纽工程,道路及布灯情况为:1,主干道27km,双向六车道、路宽21 米、双侧对称布灯、灯高14 米,灯间距30m,现使用400W 高压钠灯;2,辅道40km,双向六车道、路宽21 米、两面布灯、灯高10 米、灯间距25 米,现使用250W 高压钠灯。 (1) 路面平均照度:Eva≥23(LX) (2) 路面照度均匀度:UE ≥ 0.4 (3) 眩光控制:采用截光型配光灯具 (4 ) 诱导性:良好 二、替换方案 1、主干道:原来采用400W 高压钠灯提供照明,根据客户的照度要求情况以及实际道路情况,采用大功率 120W 的LED 路灯进行替换,全长 27 公里,采用双侧对称布灯,间距30 米每盏,共布灯1802 基,路面平均照度大于23LX。 2、辅道:原来采用250W 高压钠灯提供照明,根据客户的照度要求情况以及实际道路情况,采用大功率 80W 的LED 路灯进行替换,全长 40 公里,采用双侧布灯,间距25 米每盏,共布灯3202 基,路面平均照度大于 23LX。 注:以上布灯数量按道路直线计算不含交叉路口,实施时可根据路口分布和绿化树坑的情况作相应的调整。 三、灯具选择 1、采用大功率 LED 路灯,灯型如下: 2 2、产品技术特点: 1)高效节能:采用了多颗白光超高亮 LED 光源构成,配合了公司独立设计的高效率智能驱动器,采用高速微处理器提供的强大控制功能,可根据要求自动改变 LED 路灯的功率,功耗低、效率高,比传统光源构成的路灯节能 60%以上,真正达到节能的目的; 2)寿命长:采用独特的散热设计,有效地控制了 LED 光源工作过程中的温升,延长了使用寿命,使用寿命长达 10 年; 3)光利用率高:采用包括多角度多光圈、新型广角二次光学设计在内的多项专有技术,充分利用 LED 光源的高方向性,尽可能地将光能控制在所要求的照射范围内,照度效果好、均匀度高、过度感强、无亮斑暗斑相间等优点,大大提高了光效的实际利用率; 4)绿色环保:不含铅、汞等污染元素,对环境无污染,属冷光源,无热辐射,对人体无伤害。 3、主要技术参数: 输入 电 压 范围:88~ 132VAC、170~ 264VAC; 3 工作频率:45~65HZ; 功率:额定功率±5%;(额定功率:指路灯实际消耗的电功率,公司产品功率范围 30W、40W、50W、60W、70W、80W、100W、120W、150W、180W、210W) 功率因数:大于 0.95; 谐波失真:小于 5%; 电源效率:大于 0.9; LED...
