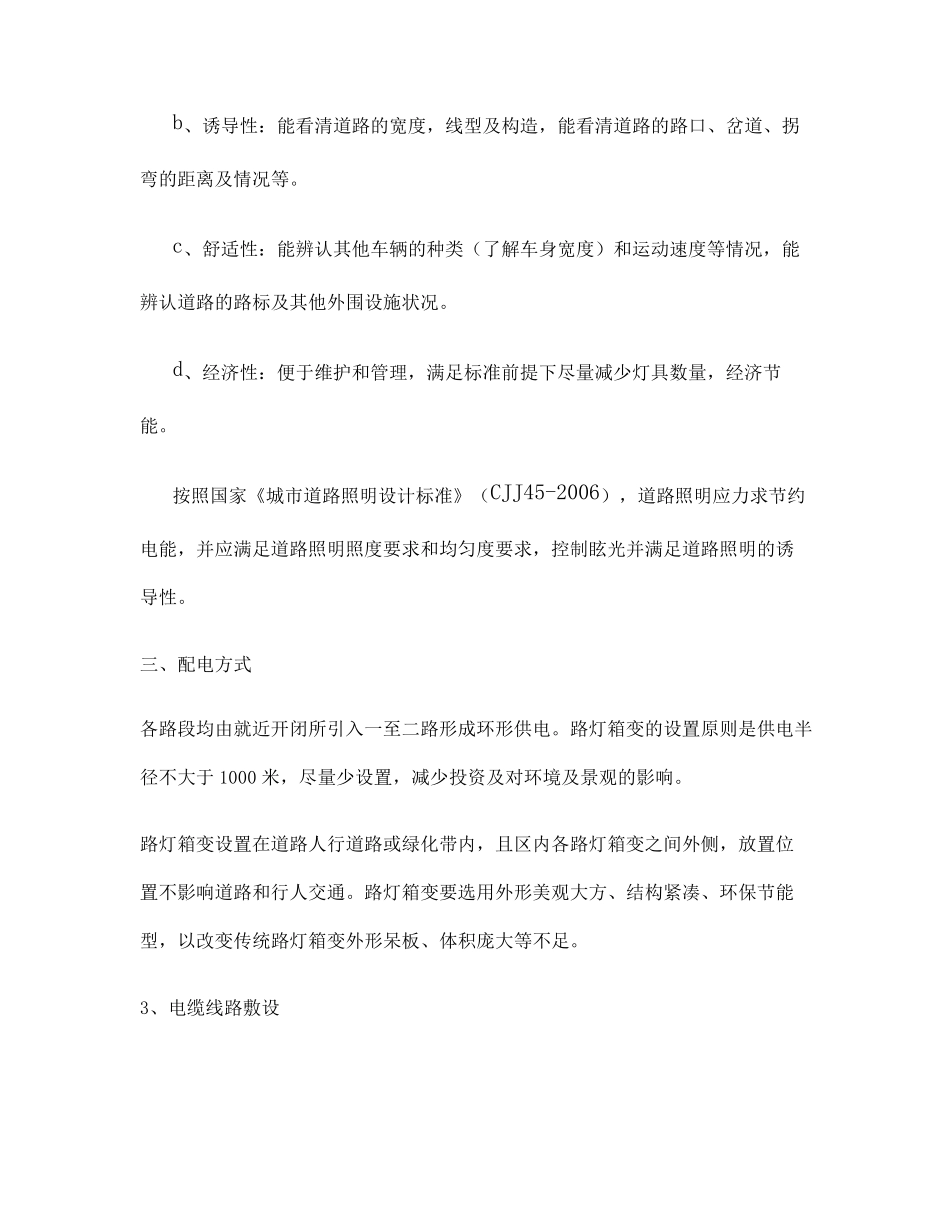

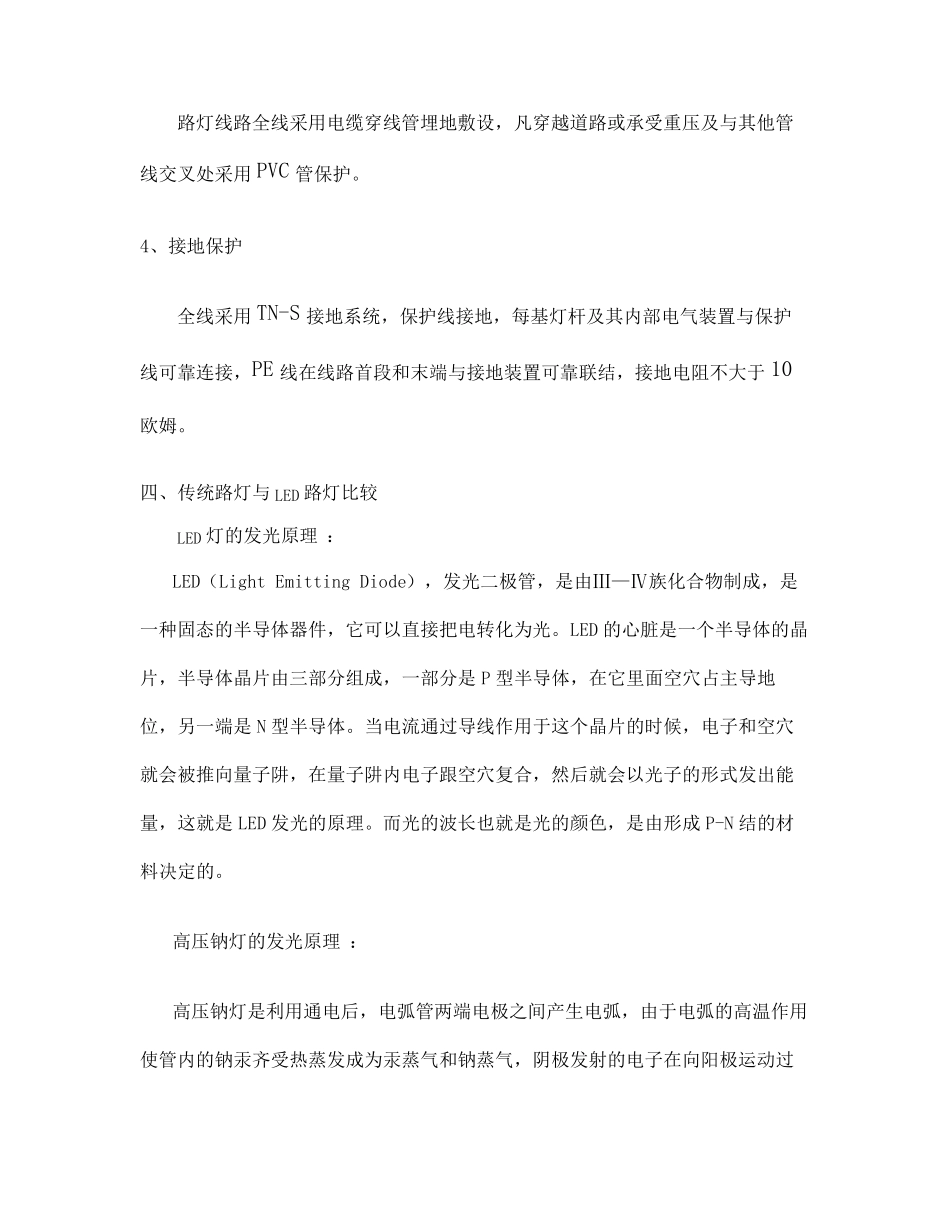

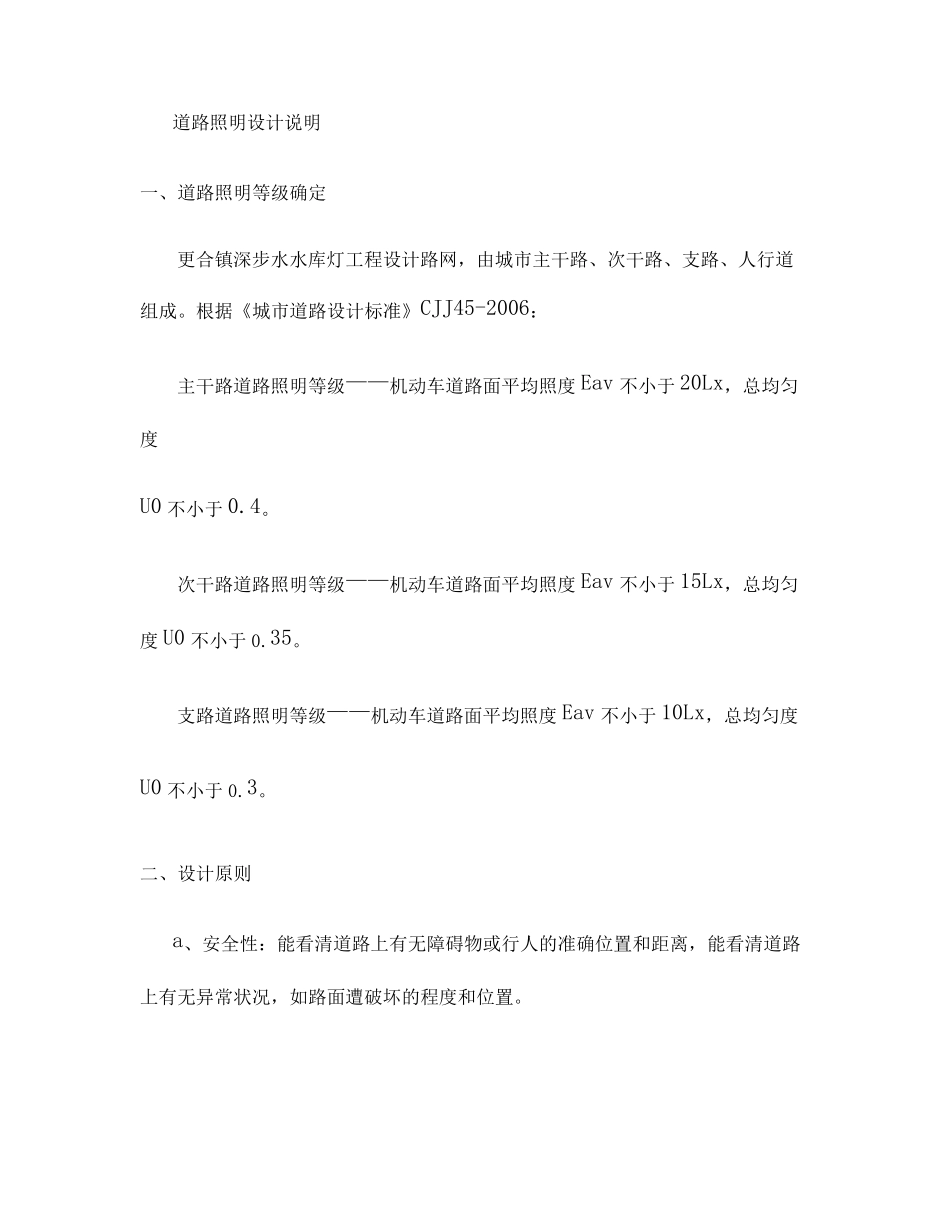

道路照明设计说明 一、道路照明等级确定 更合镇深步水水库灯工程设计路网，由城市主干路、次干路、支路、人行道组成。根据《城市道路设计标准》CJJ45-2006： 主干路道路照明等级——机动车道路面平均照度 Eav 不小于 20Lx，总均匀度 U0 不小于 0.4。 次干路道路照明等级——机动车道路面平均照度 Eav 不小于 15Lx，总均匀度 U0 不小于 0.35。 支路道路照明等级——机动车道路面平均照度 Eav 不小于 10Lx，总均匀度 U0 不小于 0.3。 二、设计原则 a、安全性：能看清道路上有无障碍物或行人的准确位置和距离，能看清道路上有无异常状况，如路面遭破坏的程度和位置。 b、诱导性：能看清道路的宽度，线型及构造，能看清道路的路口、岔道、拐弯的距离及情况等。 c、舒适性：能辨认其他车辆的种类（了解车身宽度）和运动速度等情况，能辨认道路的路标及其他外围设施状况。 d、经济性：便于维护和管理，满足标准前提下尽量减少灯具数量，经济节能。 按照国家《城市道路照明设计标准》（CJJ45-2006），道路照明应力求节约电能，并应满足道路照明照度要求和均匀度要求，控制眩光并满足道路照明的诱导性。 三、配电方式 各路段均由就近开闭所引入一至二路形成环形供电。路灯箱变的设置原则是供电半径不大于 1000 米，尽量少设置，减少投资及对环境及景观的影响。 路灯箱变设置在道路人行道路或绿化带内，且区内各路灯箱变之间外侧，放置位置不影响道路和行人交通。路灯箱变要选用外形美观大方、结构紧 凑 、环保 节能型，以 改 变传 统 路灯箱变外形呆 板 、体 积 庞 大等不足。 3、电缆 线路敷 设 路灯线路全线采用电缆穿线管埋地敷设，凡穿越道路或承受重压及与其他管线交叉处采用PVC 管保护。 4、接地保护 全线采用TN-S 接地系统，保护线接地，每基灯杆及其内部电气装置与保护线可靠连接，PE 线在线路首段和末端与接地装置可靠联结，接地电阻不大于10欧姆。 四、传统路灯与LED 路灯比较 LED 灯的发光原理 ： LED（Light Emitting Diode），发光二极管，是由Ⅲ—Ⅳ族化合物制成，是一种固态的半导体器件，它可以直接把电转化为光。LED 的心脏是一个半导体的晶片，半导体晶片由三部分组成，一部分是P 型半导体，在它里面空穴占主导地位，另一端是N 型半导体。当电流通过导线作用于这个晶片的时候，电子和空穴就会被推向量子阱，在量子阱内电子跟空穴复合，然后就会以光子的形式发出能量...
