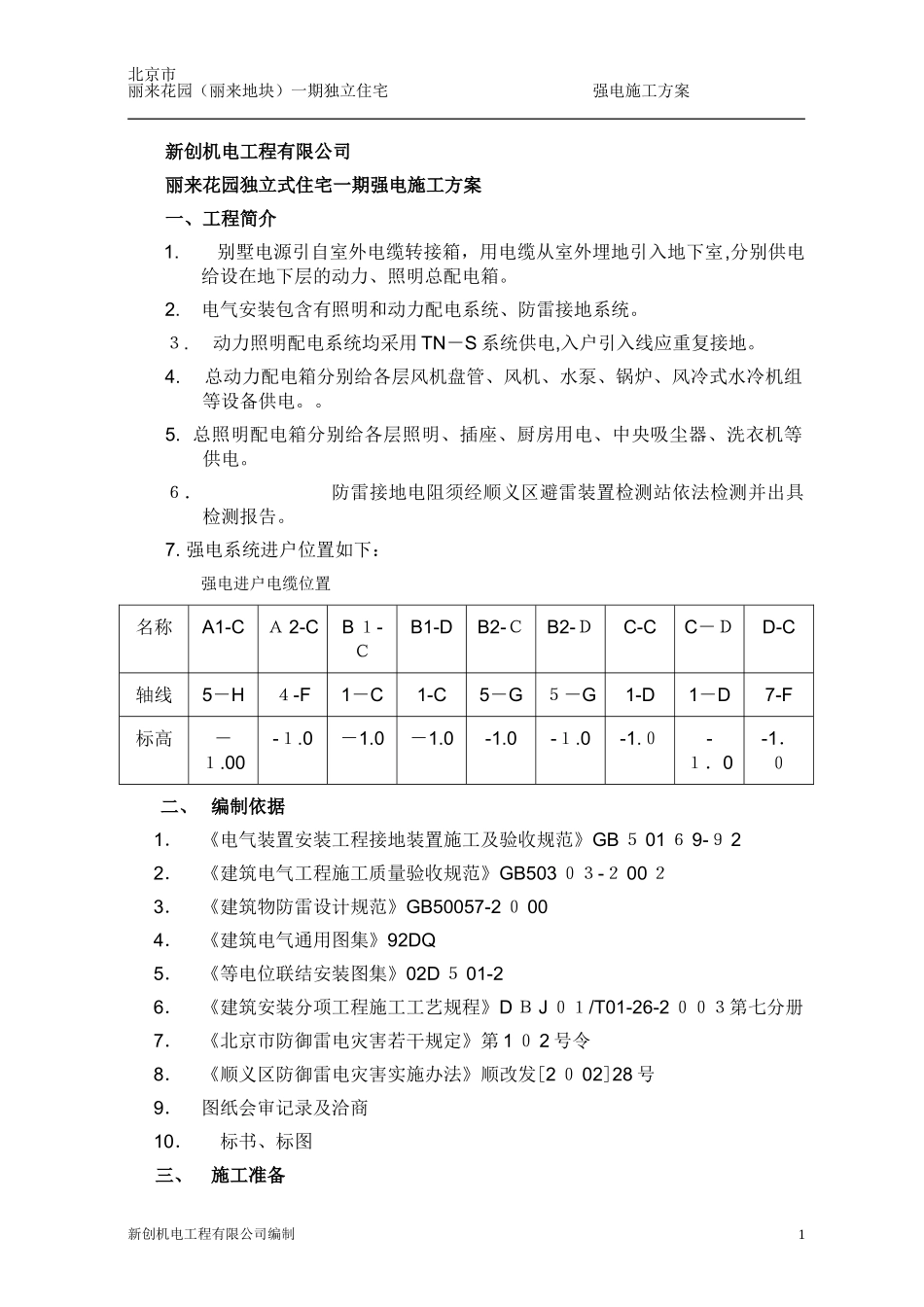

北京市丽来花园（丽来地块）一期独立住宅强电施工方案新创机电工程有限公司丽来花园独立式住宅一期强电施工方案一、工程简介1.别墅电源引自室外电缆转接箱，用电缆从室外埋地引入地下室,分别供电给设在地下层的动力、照明总配电箱。2.电气安装包含有照明和动力配电系统、防雷接地系统。３.动力照明配电系统均采用TN－S系统供电,入户引入线应重复接地。4.总动力配电箱分别给各层风机盘管、风机、水泵、锅炉、风冷式水冷机组等设备供电。。5.总照明配电箱分别给各层照明、插座、厨房用电、中央吸尘器、洗衣机等供电。６．防雷接地电阻须经顺义区避雷装置检测站依法检测并出具检测报告。7.强电系统进户位置如下：强电进户电缆位置名称A1-CＡ2-CB１-ＣB1-DB2-ＣB2-ＤC-CC－ＤD-C轴线5－H４-F1－C1-C5－G５－G1-D1－D7-F标高－１.00-１.0－1.0－1.0-1.0-１.0-1.０-１．0-1．０二、编制依据1．《电气装置安装工程接地装置施工及验收规范》GB５01６9-９22．《建筑电气工程施工质量验收规范》GB503０３-２00２3．《建筑物防雷设计规范》GB50057-2０004．《建筑电气通用图集》92DQ5．《等电位联结安装图集》02D５01-26．《建筑安装分项工程施工工艺规程》DＢJ０１/T01-26-2００３第七分册7．《北京市防御雷电灾害若干规定》第1０2号令8．《顺义区防御雷电灾害实施办法》顺改发[2０02]28号9．图纸会审记录及洽商10．标书、标图三、施工准备新创机电工程有限公司编制1北京市丽来花园（丽来地块）一期独立住宅强电施工方案1．临时库房和加工场由于需根据现场实际情况加工零部件和暂存材料、设备,所以需申请面积约13０平方米的空地,由施工队搭建临时库房和加工场。2．技术准备工作1）组织施工人员了解工地现场情况及周边环境,以便更合理地组织施工。2）施工人员认真熟悉图纸，理解设计意图和要求,核对图纸的施工说明、图纸、标书的要求有否矛盾，发现问题及时向上级反映,以便得到及时的指导。3）专业技术人员准备好各工序的技术交底，对施工班组进行细致的技术交底让工人明白施工要求、常见的质量纰漏、质量目标、安全事项、进度要求等以加强工作责任性和技术水平。4）要求各施工队准备好相应的施工验收规范和标准图集。3．主要施工机具电气工程施工机具、检测设备一览表序号名称规格单位数量1电焊机BX–２00-５00台53砂轮切割机3０0型台33砂轮切割机400型台34氧乙炔带表割炬套１5电锤２５B把56手电钻1６13把6７手动葫芦１T～5Ｔ只28液压弯管器LWG2-１0B台2９手动弯管器G20-Ｇ25台510空气压缩机0.6M3台111漏电开关检测仪台1新创机电工程有限公司编制2北京市丽来花园（丽来地块）一期独立住宅强电施工方案12接地电阻摇表只113绝缘摇表只1１4机械压端子钳1．5~35MM２台1１5液压端子钳16~24０ＭＭ2台２1６钳形电流表只２17手动套丝工具套5四、主要设备和材料主要设备设备名称Ａ１－CＡ２－CB1-CＢ１－DB２-CB２-ＤC-CC-DD-C总动力配电箱ＡＬ2019１３８711615总照明配电箱AP20１9138７11６１5厨房配电箱２０1９1３87１1６15配电箱２０0190１3０８070１1060１050主要材料序号产品名称及规格型号单位数量1ＢV-２.５米19００００2BＶ-4.0米１６2０03ＢＶ-１0米６004YJV-5Ｘ25米１20005YJV-3X４米5500６YJV22－1KV－4X70＋3５米5000７ＺR-YJV2２-1KV－4X25+1６米5０00新创机电工程有限公司编制3北京市丽来花园（丽来地块）一期独立住宅强电施工方案８ZR-YJV-5X４米6０00９ＺR-YＪV－５X6米６00０１0ZＲ-YJＶ－５X10米55０011ZＲ-YJV－5X2．５米550012ZR－YＪV-5X16米60０013线槽1５0Ｘ1０0米５200１4电线管（热镀锌钢管）2０米16０0００15电线管（热镀锌钢管）２5米1０40016电线管(热镀锌钢管)３2米770017电线管（焊接钢管)40米41００18电线管(焊接钢管)80米４５0０19镀锌扁钢－2５X4米6000五、施工进度计划和劳动力安排见附表六、防雷与接地安装1.住宅为三类防雷建筑物，在屋面屋脊檐口贴敷２５x４镀锌扁钢避雷带，利用建筑物结构柱内对角的二根主筋作引下线（每根不小于１６ｍm),若无主筋则需暗敷一根直径≥12镀锌圆钢作为引下线。2.钢屋架及屋顶所有金属构件均应与避雷带及引下线作可靠焊接。3....
