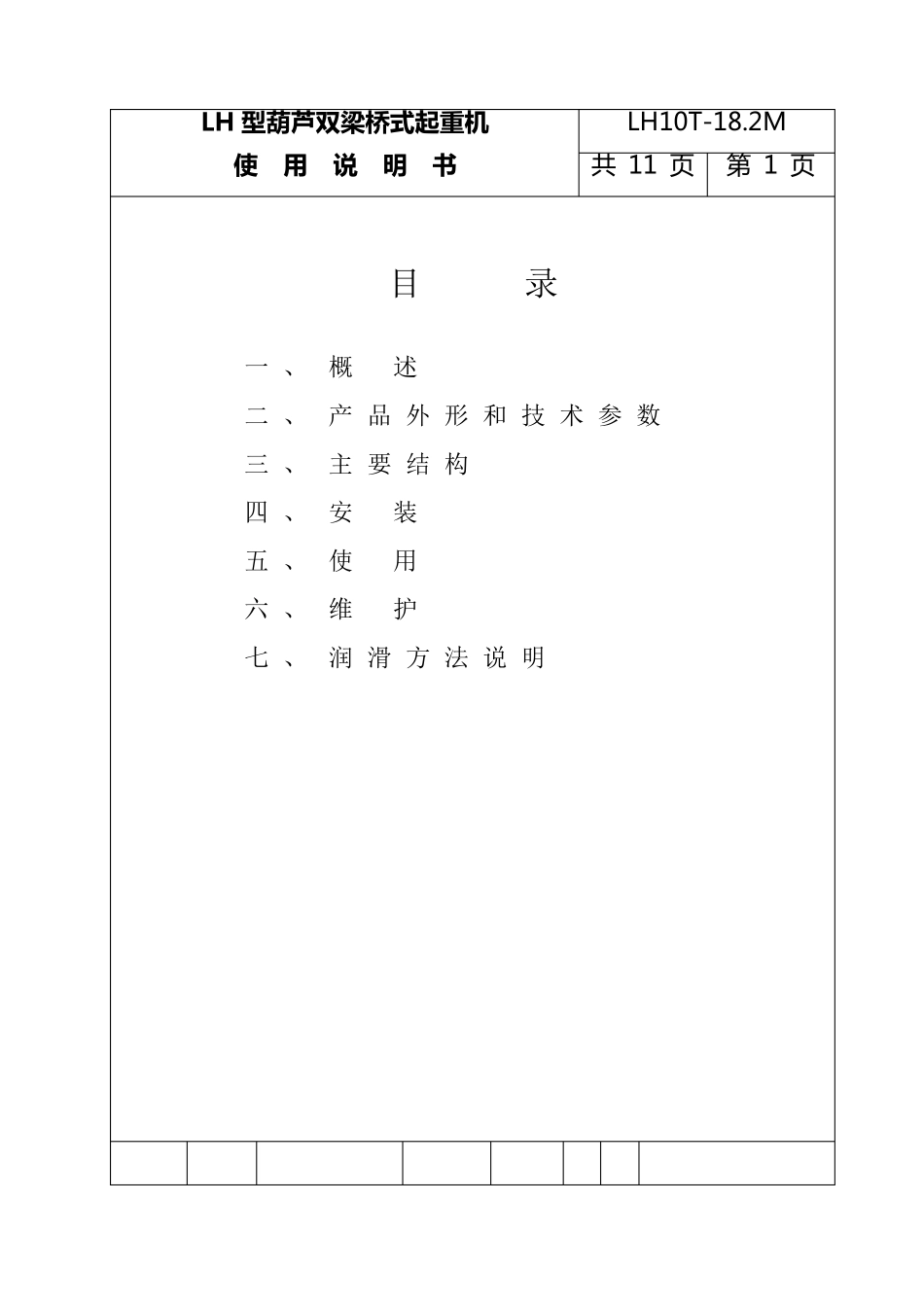

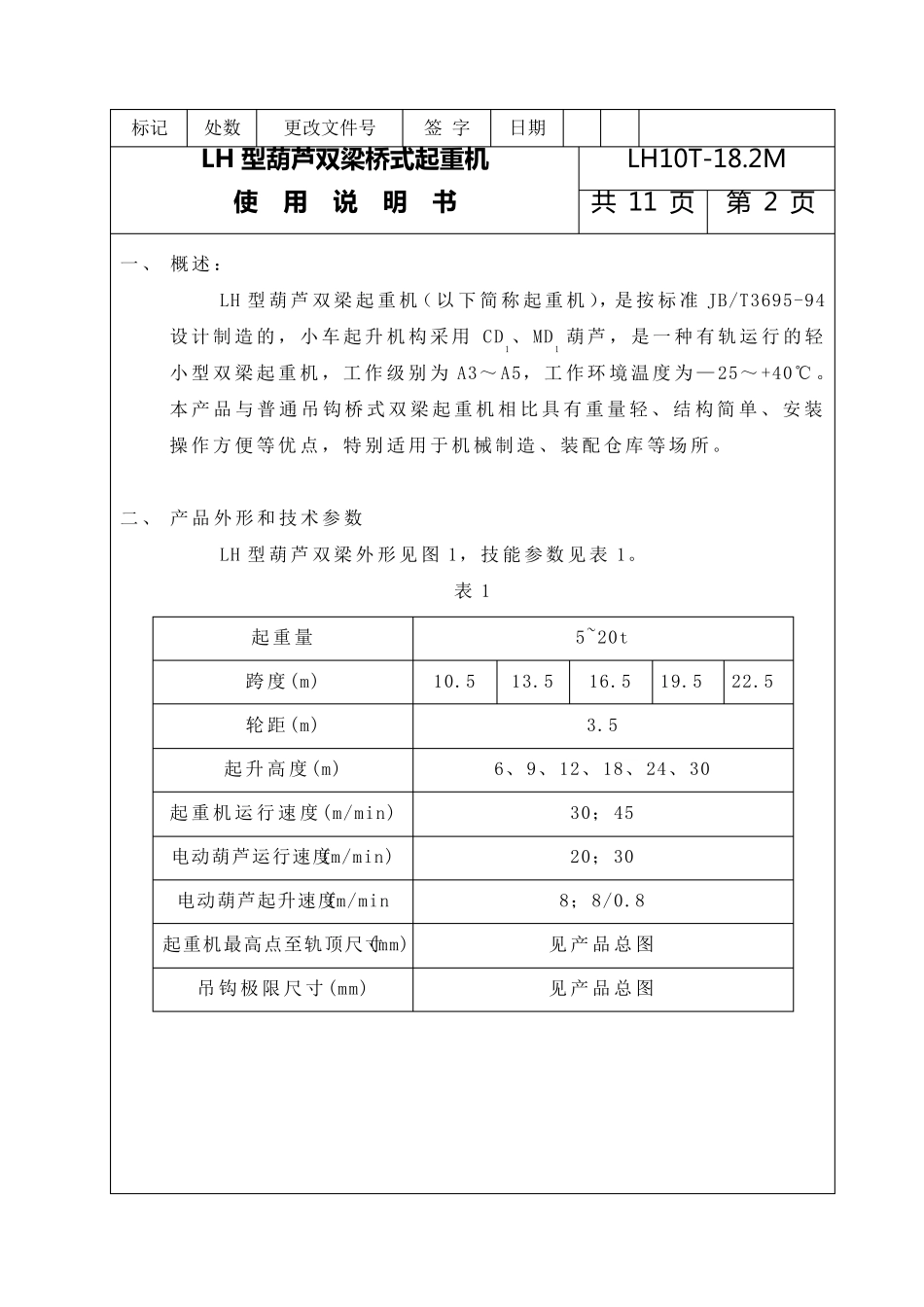

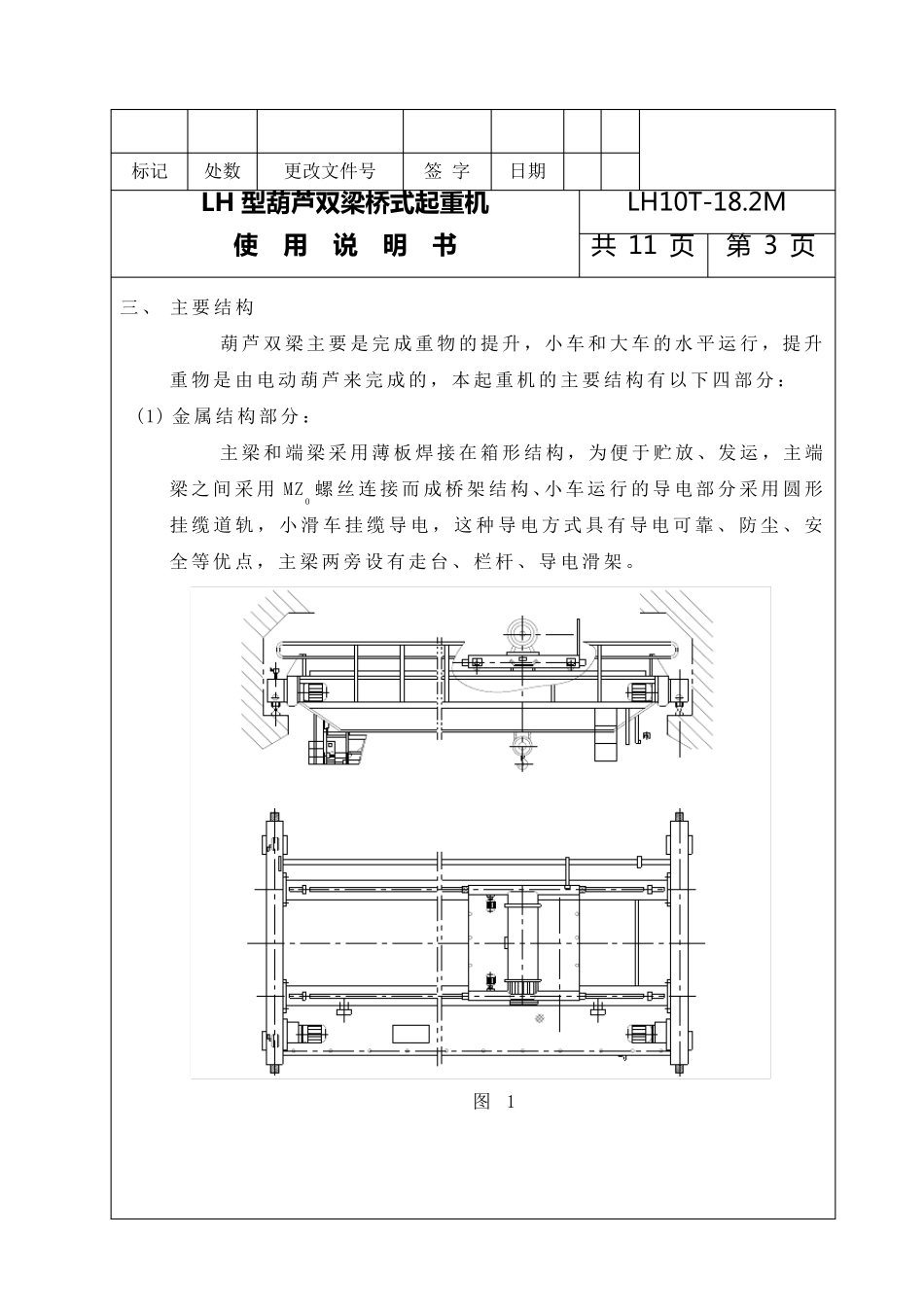

LH 型 葫 芦 双 梁 桥 式 起 重 机 使 用 说 明 书 LH10T-18.2M 共 11 页 第 1 页 目 录 一、 概 述 二 、 产 品 外 形 和 技 术 参 数 三 、 主 要 结 构 四 、 安 装 五 、 使 用 六 、 维 护 七 、 润 滑 方 法 说 明 标记 处数 更改文件号 签 字 日期 LH 型 葫 芦 双 梁 桥 式 起 重 机 使 用 说 明 书 LH10T-18.2M 共 11 页 第 2 页 一、 概述： LH 型葫芦双梁起重机（以下简称起重机），是按标准JB/T3695-94设计制造的，小车起升机构采用CD1、MD1 葫芦，是一种有轨运行的轻小型双梁起重机，工作级别为A3～A5，工作环境温度为— 25～+40℃ 。本 产 品 与 普 通 吊 钩 桥 式 双梁起重机相 比 具 有重量 轻、结 构简单 、安 装操 作方 便 等 优 点 ，特 别适 用于 机械 制造、装 配 仓 库 等 场 所 。 二 、 产 品 外 形 和 技 术 参 数 LH 型葫芦双梁外 形 见 图 1，技 能 参 数见 表 1。 表 1 起重量 5~20t 跨 度(m) 10.5 13.5 16.5 19.5 22.5 轮 距 (m) 3.5 起升高 度(m) 6、9、12、18、24、30 起重机运行速 度(m/min) 30； 45 电动葫芦运行速度(m/min) 20； 30 电动葫芦起升速度(m/min 8； 8/0.8 起重机最高点至轨顶尺寸(mm) 见 产 品 总 图 吊 钩 极 限 尺 寸 (mm) 见 产 品 总 图 标记 处数 更改文件号 签 字 日期 LH 型 葫 芦 双 梁 桥 式 起 重 机 使 用 说 明 书 LH10T-18.2M 共 11 页 第 3 页 三、 主 要 结 构 葫 芦 双 梁 主 要 是 完 成 重 物 的 提 升 ，小 车 和 大 车 的 水 平 运 行 ，提 升重 物 是 由 电 动 葫 芦 来 完 成 的 ， 本 起 重 机 的 主 要 结 构 有 以 下 四 部 分 ： (1) 金 属 结 构 部 分 ： 主 梁 和 端 梁 采 用 薄 板 焊 接 在 箱 形 结 构 ，为 便 于 贮 放 、发 运 ，主 端梁 之 间 采 用 MZ0 螺 丝 连 接 而 成 桥 架 结 构 、小 车 运 行 的 导 电 部 分 采 用 圆 形挂 缆 道 轨 ， 小 滑 车 挂 缆 导 电 ， 这 种 导 电 方 式 具 有 导 电 可 靠 、 防 尘 、 安全 等 优 点 ， 主 梁...
