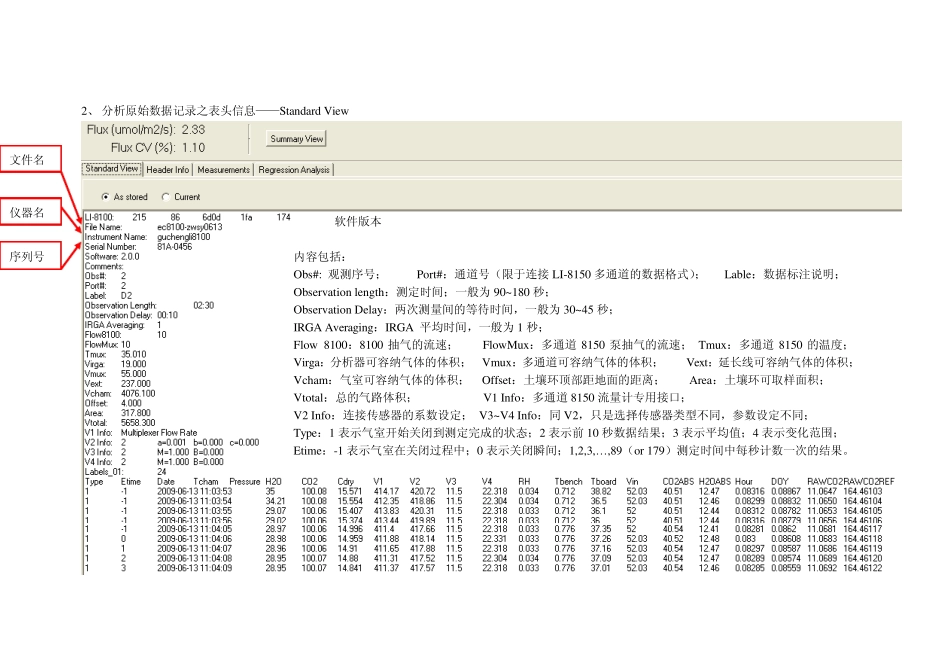

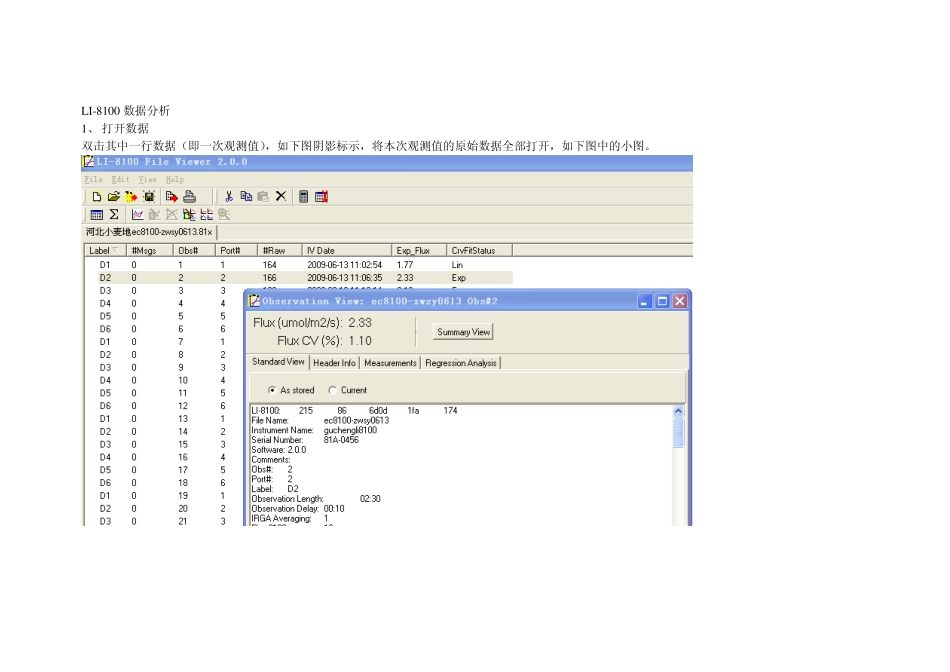

L I-8100 数据分析 1、 打开数据 双击其中一行数据(即一次观测值),如下图阴影标示,将本次观测值的原始数据全部打开,如下图中的小图。 2、 分析原始数据记录之表头信息——Standard View 文件名 仪器名 序列号 软件版本 内容包括: Obs#: 观测序号; Port#:通道号(限于连接 LI-8150 多通道的数据格式); Lable:数据标注说明; Observation length:测定时间;一般为 90~180 秒; Observation Delay:两次测量间的等待时间,一般为 30~45 秒; IRGA Averaging:IRGA 平均时间,一般为 1 秒; Flow 8100:8100 抽气的流速; FlowMux:多通道 8150 泵抽气的流速; Tmux:多通道 8150 的温度; Virga:分析器可容纳气体的体积; Vmux:多通道可容纳气体的体积; Vext:延长线可容纳气体的体积; Vcham:气室可容纳气体的体积; Offset:土壤环顶部距地面的距离; Area:土壤环可取样面积; Vtotal:总的气路体积; V1 Info:多通道 8150 流量计专用接口; V2 Info:连接传感器的系数设定; V3~V4 Info:同 V2,只是选择传感器类型不同,参数设定不同; Type:1 表示气室开始关闭到测定完成的状态;2 表示前 10 秒数据结果;3 表示平均值;4 表示变化范围; Etime:-1 表示气室在关闭过程中;0 表示关闭瞬间;1,2,3,…,89(or 179)测定时间中每秒计数一次的结果。 3、 表头信息——Header infor 本页需要注意的是:Offset,可以修改,修改后,按对号键,系统自动完成数据重计算;其余参数不做修改,就是以下状态 注意 Warnings and Message,如果测定过程中出错,会有报警记录;测定正常,即为空白的。 4、 实测数据查看——Measu rements 气室温度 大气压 H2O 浓度 mmol/mol CO2 浓度 mmol/mol 干 CO2 浓度,去掉 H2O 对其影响后,是用来计算 Flu x 的参数。 接水分传感器接口 相对湿度 分析器光路温度 Tboard:8100 箱体内温度,等同于 Tcase 输入电压、供电电压,V 这些数据为原始记录值,不用考虑 5、 数据分析——Regression Analysis 查看数据分析这一页,注意几点: 1、 曲线数据散不散,如果像本图一样,表明仪器工作状态非常好,如果点散不成型,则有可能漏气,也有可能气路堵塞; 2、 可以通过曲线两端的绿线和红线的位置移动来修改取样时间,也可以直接修改左侧的 start time 和 stop time来修改取样时间,完成后点击 Compu te 按钮,实现数据重计算。 6、 理解以上五项,就基本上掌握了 L I-8100 的数据分析。
