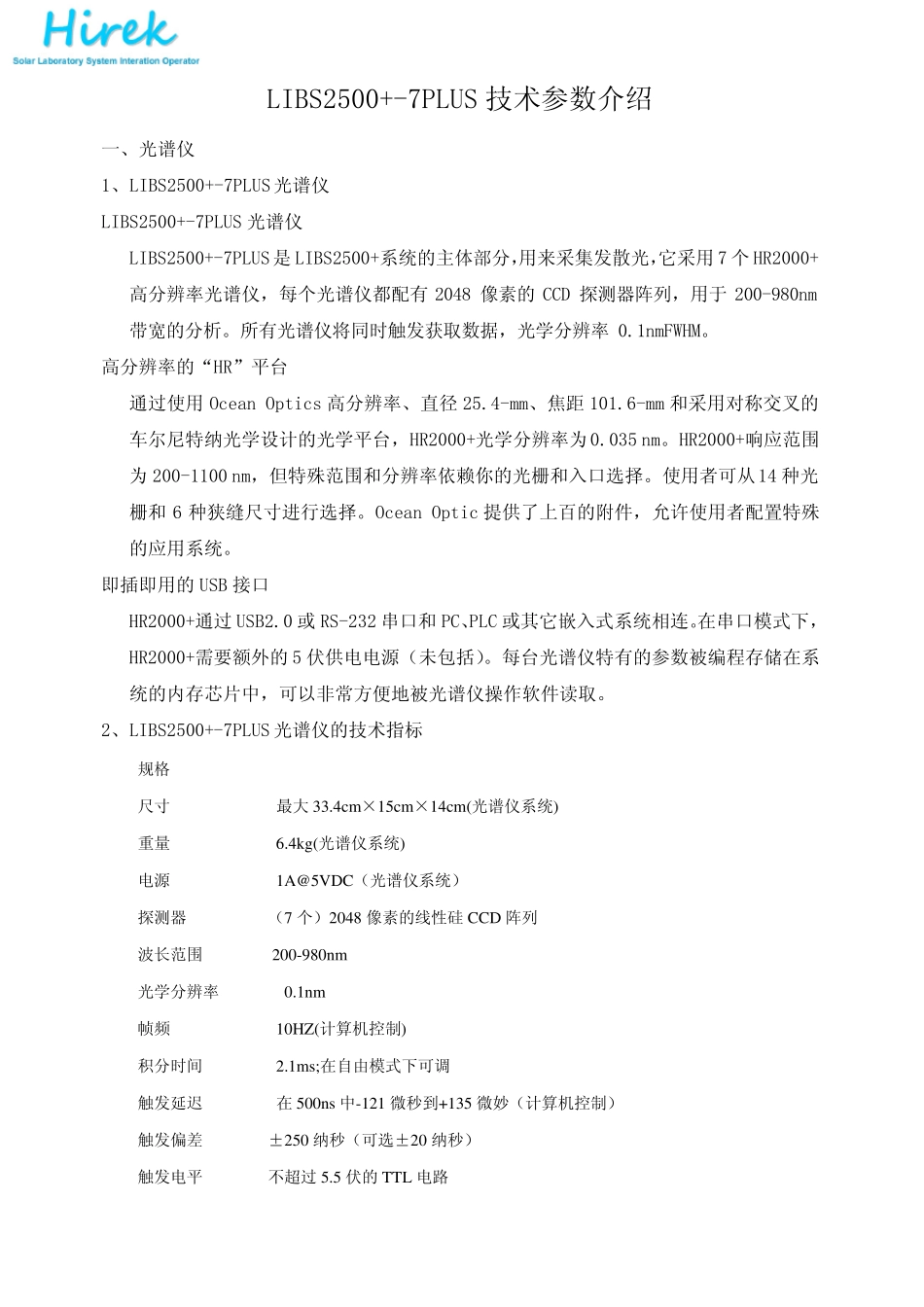

LIBS2500+-7PLUS 技 术 参 数 介 绍 一 、 光 谱 仪 1、 LIBS2500+-7PLUS 光 谱 仪 LIBS2500+-7PLUS 光 谱 仪 LIBS2500+-7PLUS是 LIBS2500+系 统 的 主 体 部 分 ，用 来 采 集 发 散 光 ，它 采 用 7 个 HR2000+高 分 辨 率 光 谱 仪 ， 每 个 光 谱 仪 都 配 有2048 像 素 的CCD 探 测 器 阵 列 ， 用 于200-980nm带 宽 的 分 析 。 所 有 光 谱 仪 将 同 时 触 发 获 取 数 据 ， 光 学 分 辨 率0.1nmFWHM。 高 分 辨 率 的 “ HR” 平 台 通 过 使 用 Ocean Optics 高 分 辨 率 、 直 径 25.4-mm、 焦 距 101.6-mm 和 采 用 对 称 交 叉 的车 尔 尼 特 纳 光 学 设 计 的 光 学 平 台 ， HR2000+光 学 分 辨 率 为 0.035 nm。 HR2000+响 应 范 围为 200-1100 nm， 但 特 殊 范 围 和 分 辨 率 依 赖 你 的 光 栅 和 入 口 选 择 。 使 用 者 可 从 14 种 光栅 和6 种 狭 缝 尺 寸 进 行 选 择 。 Ocean Optic 提 供 了 上 百 的 附 件 ， 允 许 使 用 者 配 置 特 殊的 应 用 系 统 。 即 插 即 用 的 USB 接 口 HR2000+通 过 USB2.0 或 RS-232 串 口 和 PC、PLC 或 其 它 嵌 入 式 系 统 相 连 。在 串 口 模 式 下 ，HR2000+需 要额外的 5 伏供 电电源（未包括）。 每 台 光 谱 仪 特 有 的 参 数 被编程存储在 系统 的 内存芯片中， 可 以非常方便地被光 谱 仪 操作软件 读取 。 2、 LIBS2500+-7PLUS 光 谱 仪 的 技 术 指标 规格尺 寸最大33.4cm×15cm×14cm( 光 谱 仪 系 统 ) 重量 6.4kg( 光 谱 仪 系 统 ) 电源 1A@5VDC （光 谱 仪 系 统 ）探 测 器（7 个 ）2048 像 素 的 线性硅CCD 阵 列波长范 围 200-980nm 光 学 分 辨 率0.1nm 帧频 10HZ( 计 算机控制) 积分 时 间 2.1ms; 在 自由模 式 下 可 调触 发 延迟在 500ns 中-121 微秒到+135 微妙（计 算机控制）触 发 偏差±250 纳 秒（可 选 ±20 纳 秒）触 发 电平不超过 5.5 伏的 TTL 电路 图1 LIBS2500+-7PLUS 光谱仪的外形图 z特色1) 200-980nm 波长范围 2) 7 个具有2048 像素的线...
