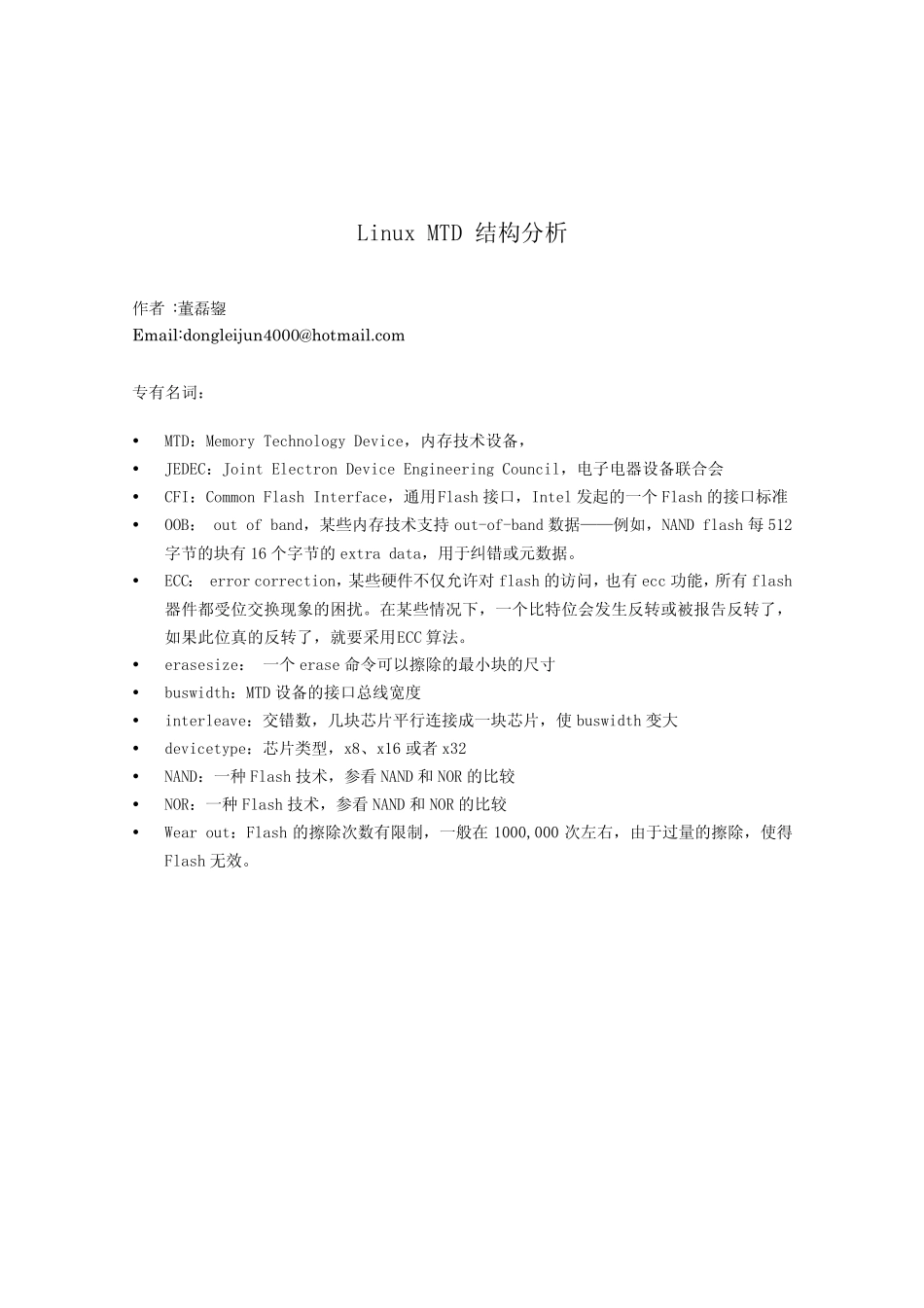

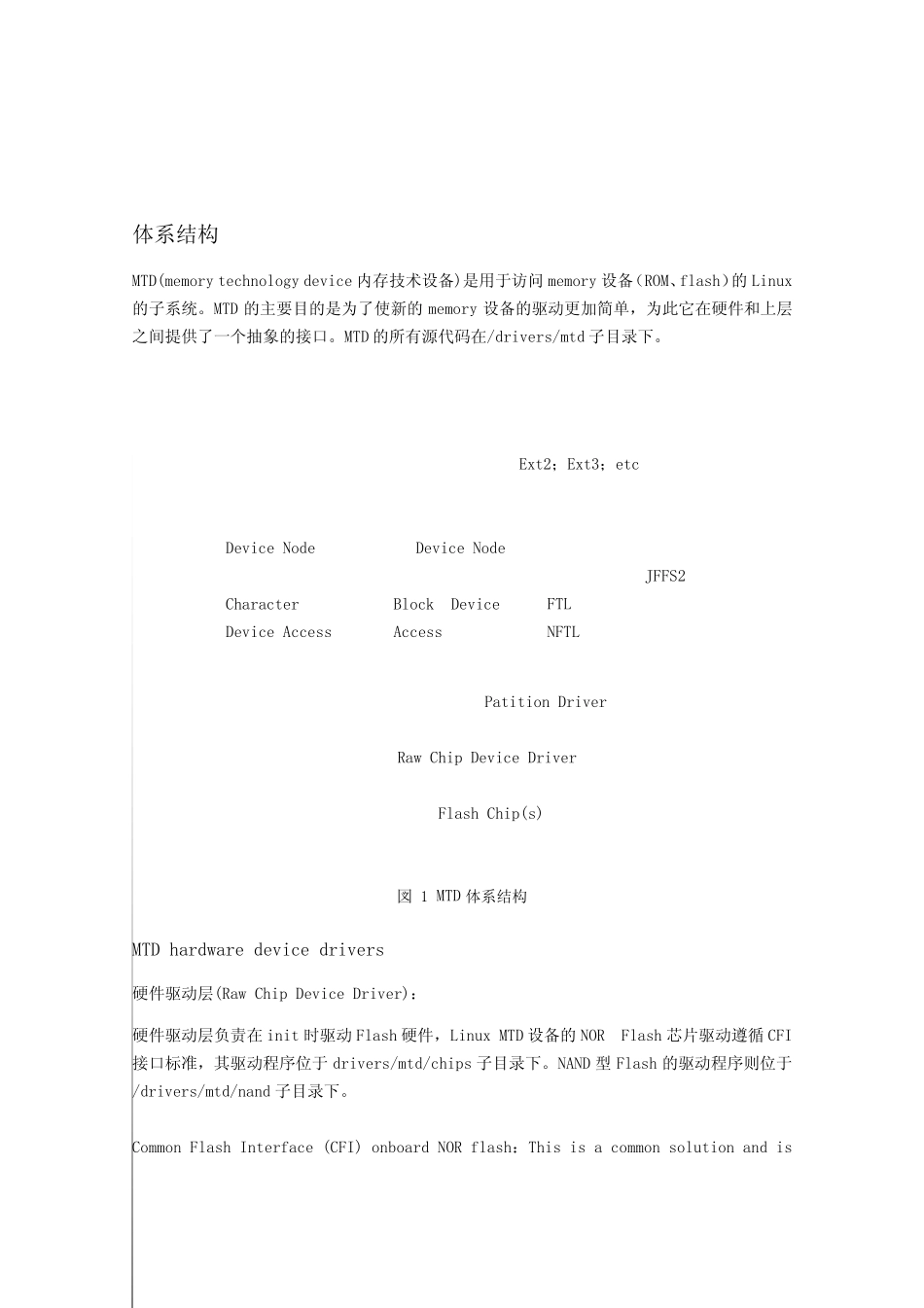

Linux MTD 结构分析 作者 :董磊鋆 Email:dongleiju n4000@hotmail.com 专有名词： y MTD：Memory Technology Device，内存技术设备， y JEDEC：Joint Electron Device Engineering Council，电子电器设备联合会 y CFI：Common Flash Interface，通用Flash 接口，Intel 发起的一个Flash 的接口标准 y OOB： out of band，某些内存技术支持out-of-band 数据——例如，NAND flash 每 512字节的块有16 个字节的extra data，用于纠错或元数据。 y ECC： error correction，某些硬件不仅允许对 flash 的访问，也有ecc 功能，所有flash器件都受位交换现象的困扰。在某些情况下，一个比特位会发生反转或被报告反转了，如果此位真的反转了，就要采用ECC 算法。 y erasesize： 一个erase 命令可以擦除的最小块的尺寸 y buswidth：MTD 设备的接口总线宽度 y interleave：交错数，几块芯片平行连接成一块芯片，使 buswidth 变大 y devicetype：芯片类型，x8、x16 或者 x32 y NAND：一种 Flash 技术，参看 NAND 和 NOR 的比较 y NOR：一种 Flash 技术，参看 NAND 和 NOR 的比较 y Wear out：Flash 的擦除次数有限制，一般在 1000,000 次左右，由于过量的擦除，使得Flash 无效。 体系结构 MTD(memory technology device 内存技术设备)是用于访问memory 设备（ROM、flash）的 Linux的子系统。MTD 的主要目的是为了使新的 memory 设备的驱动更加简单，为此它在硬件和上层之间提供了一个抽象的接口。MTD 的所有源代码在/drivers/mtd 子目录下。 Device Node Device Node JFFS2 FTL NFTL Character Device Access Block Device Access Patition Driver Raw Chip Device Driver Flash Chip(s) Ext2； Ext3； etc図 1 MTD 体系结构 MTD hardware device drivers 硬件驱动层(Raw Chip Device Driver)： 硬件驱动层负责在 init 时驱动 Flash 硬件，Linux MTD 设备的 NOR Flash 芯片驱动遵循 CFI接口标准，其驱动程序位于drivers/mtd/chips 子目录下。NAND 型 Flash 的驱动程序则位于/drivers/mtd/nand 子目录下。 Common Flash Interface (CFI) onboard NOR flash：This is a common solution and is well-tested and supported, most often using JFFS2 or cramfs file systems. Flash 型...
