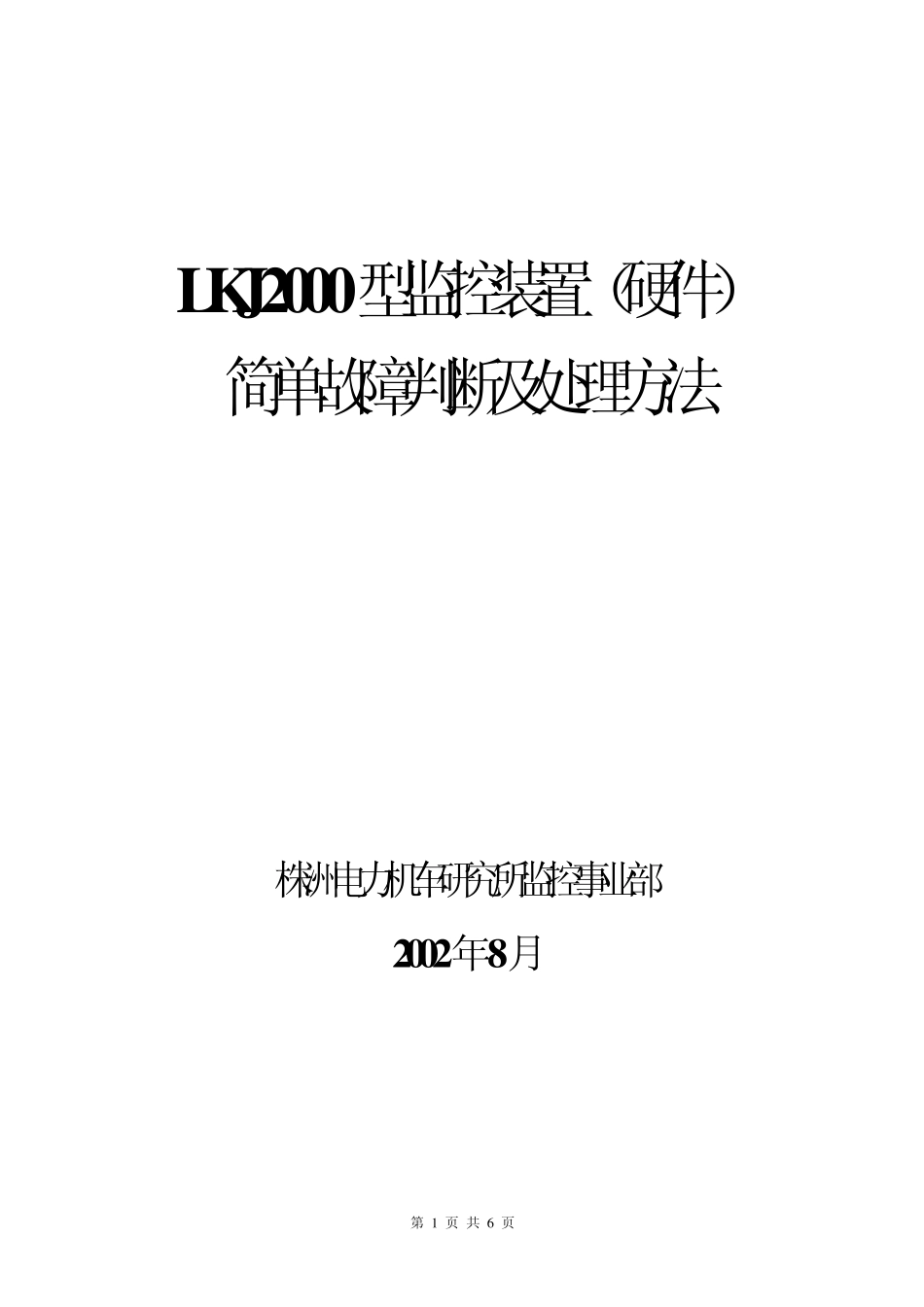

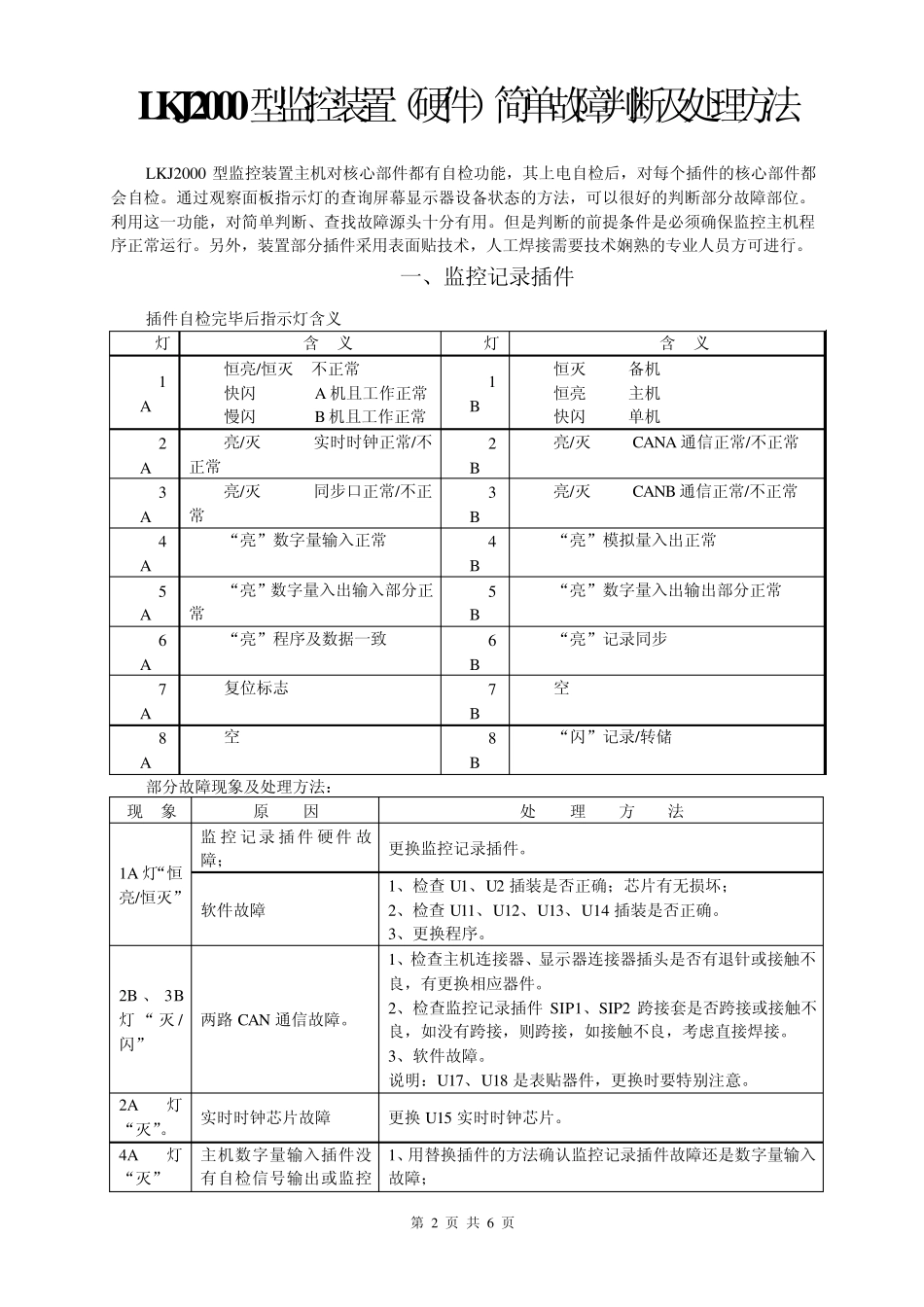

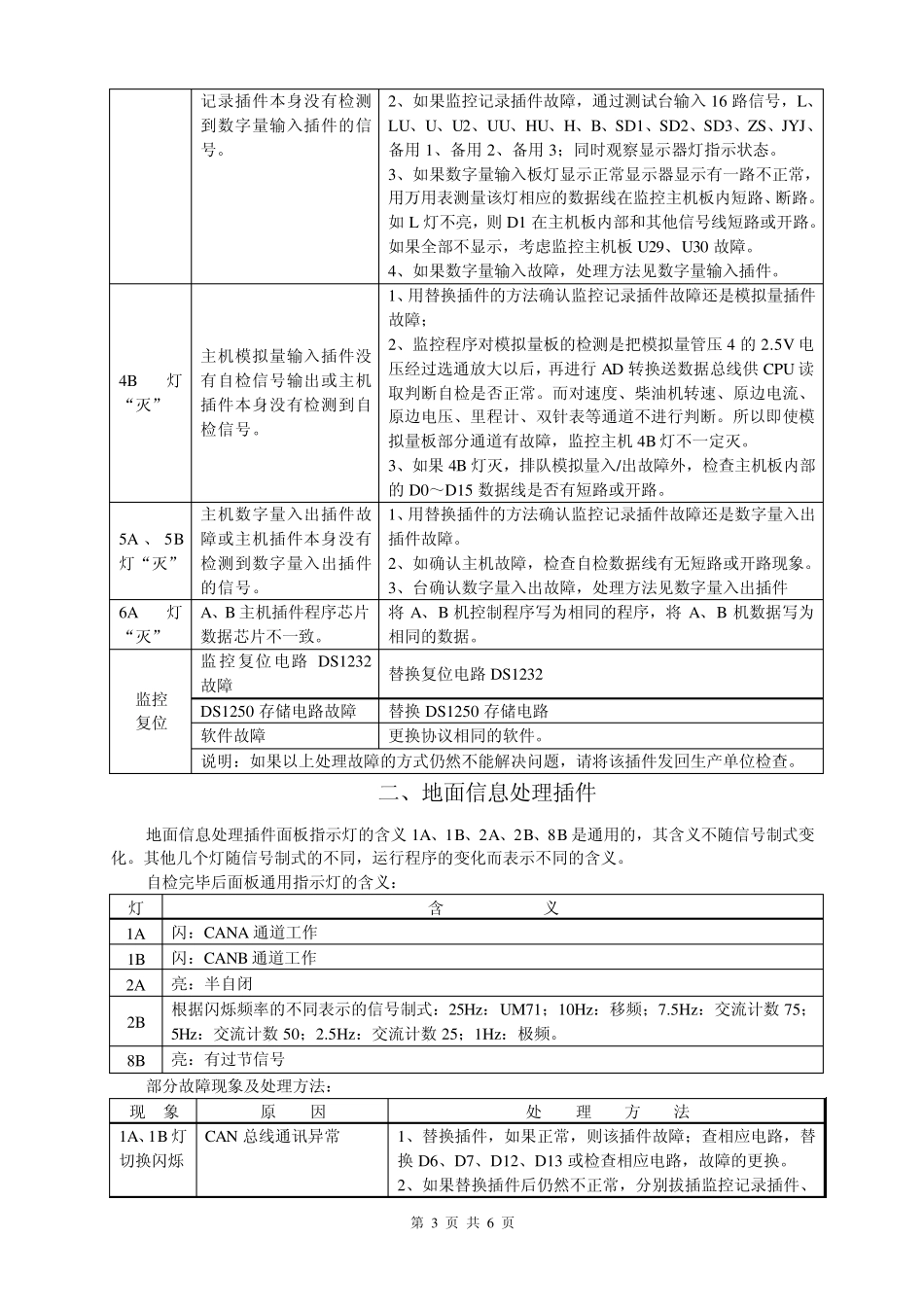

第 1 页 共 6 页 LKJ2000型监控装置（硬件） 简单故障判断及处理方法 株洲电力机车研究所监控事业部 2002年8月 第 2 页 共 6 页 LKJ2000型监控装置（硬件）简单故障判断及处理方法 LKJ2000 型监控装置主机对核心部件都有自检功能，其上电自检后，对每个插件的核心部件都会自检。通过观察面板指示灯的查询屏幕显示器设备状态的方法，可以很好的判断部分故障部位。利用这一功能，对简单判断、查找故障源头十分有用。但是判断的前提条件是必须确保监控主机程序正常运行。另外，装置部分插件采用表面贴技术，人工焊接需要技术娴熟的专业人员方可进行。 一、监控记录插件 插件自检完毕后指示灯含义 灯 含 义 灯 含 义 1A 恒亮/恒灭 不正常 快闪 A 机且工作正常 慢闪 B 机且工作正常 1B 恒灭 备机 恒亮 主机 快闪 单机 2A 亮/灭 实时时钟正常/不正常 2B 亮/灭 CANA 通信正常/不正常 3A 亮/灭 同步口正常/不正常 3B 亮/灭 CANB 通信正常/不正常 4A “亮”数字量输入正常 4B “亮”模拟量入出正常 5A “亮”数字量入出输入部分正常 5B “亮”数字量入出输出部分正常 6A “亮”程序及数据一致 6B “亮”记录同步 7A 复位标志 7B 空 8A 空 8B “闪”记录/转储 部分故障现象及处理方法： 现 象 原 因 处 理 方 法 1A 灯“恒亮/恒灭” 监 控 记录 插件 硬件 故障； 更换监控记录插件。 软件故障 1、检查 U1、U2 插装是否正确；芯片有无损坏； 2、检查 U11、U12、U13、U 14 插装是否正确。 3、更换程序。 2B 、 3B灯 “ 灭 /闪” 两路 CAN 通信故障。 1、检查主机连接器、显示器连接器插头是否有退针或接触不良，有更换相应器件。 2、检查监控记录插件 SIP1、SIP2 跨接套是否跨接或接触不良，如没有跨接，则跨接，如接触不良，考虑直接焊接。 3、软件故障。 说明：U17、U18 是表贴器件，更换时要特别注意。 2A灯“灭”。 实时时钟芯片故障 更换 U15 实时时钟芯片。 4A灯“灭” 主机数字量输入插件没有自检信号输出或监控1、用替换插件的方法确认监控记录插件故障还是数字量输入故障； 第 3 页 共 6 页 记录插件本身没有检测到数字量输入插件的信号。 2、如果监控记录插件故障，通过测试台输入16 路信号，L、LU、U、U2、UU、HU、H、B、SD1、SD2、SD3、ZS、JYJ、备用1、备用2、备用3；同时观察显示器灯指示状态。 3、...
