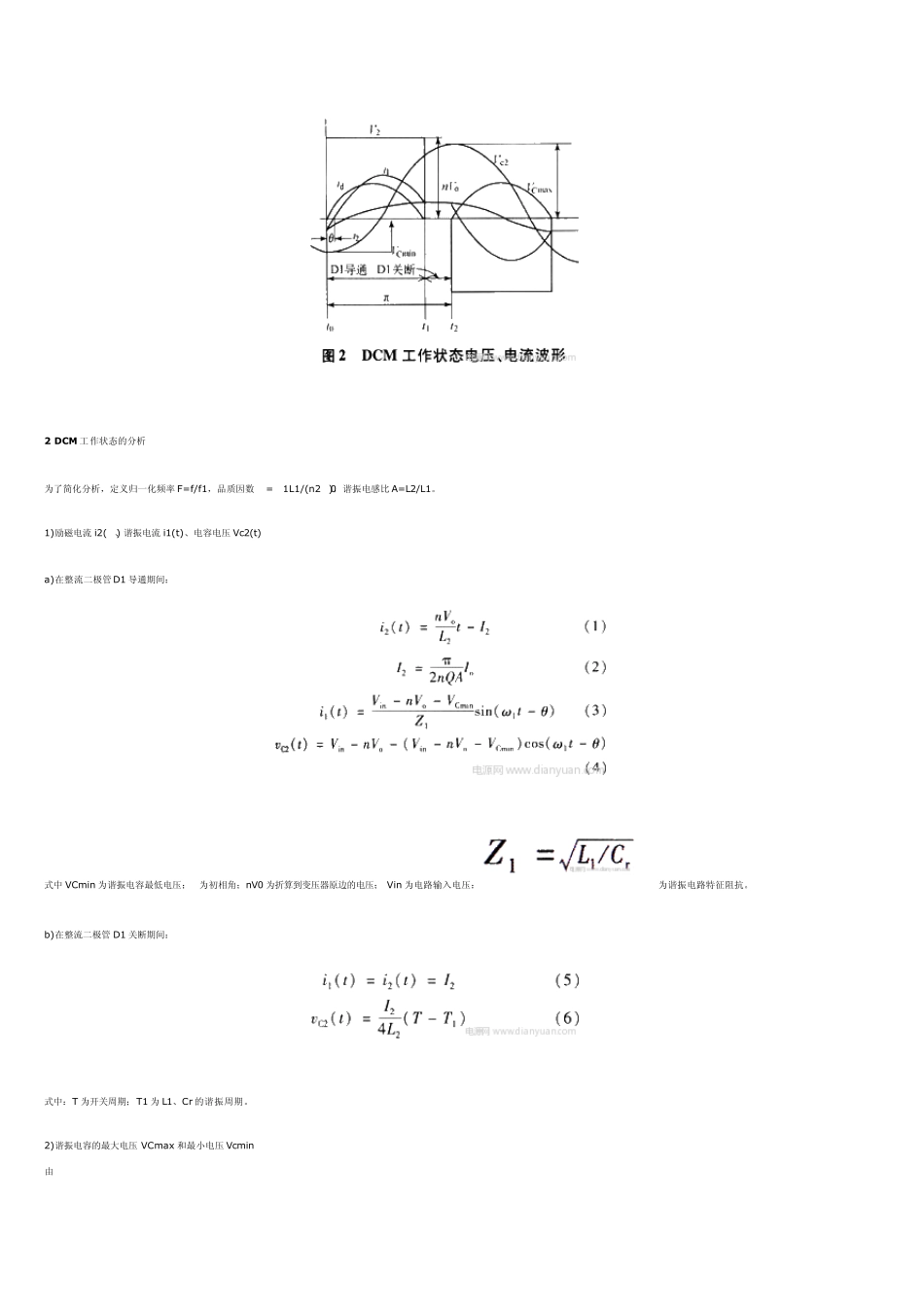

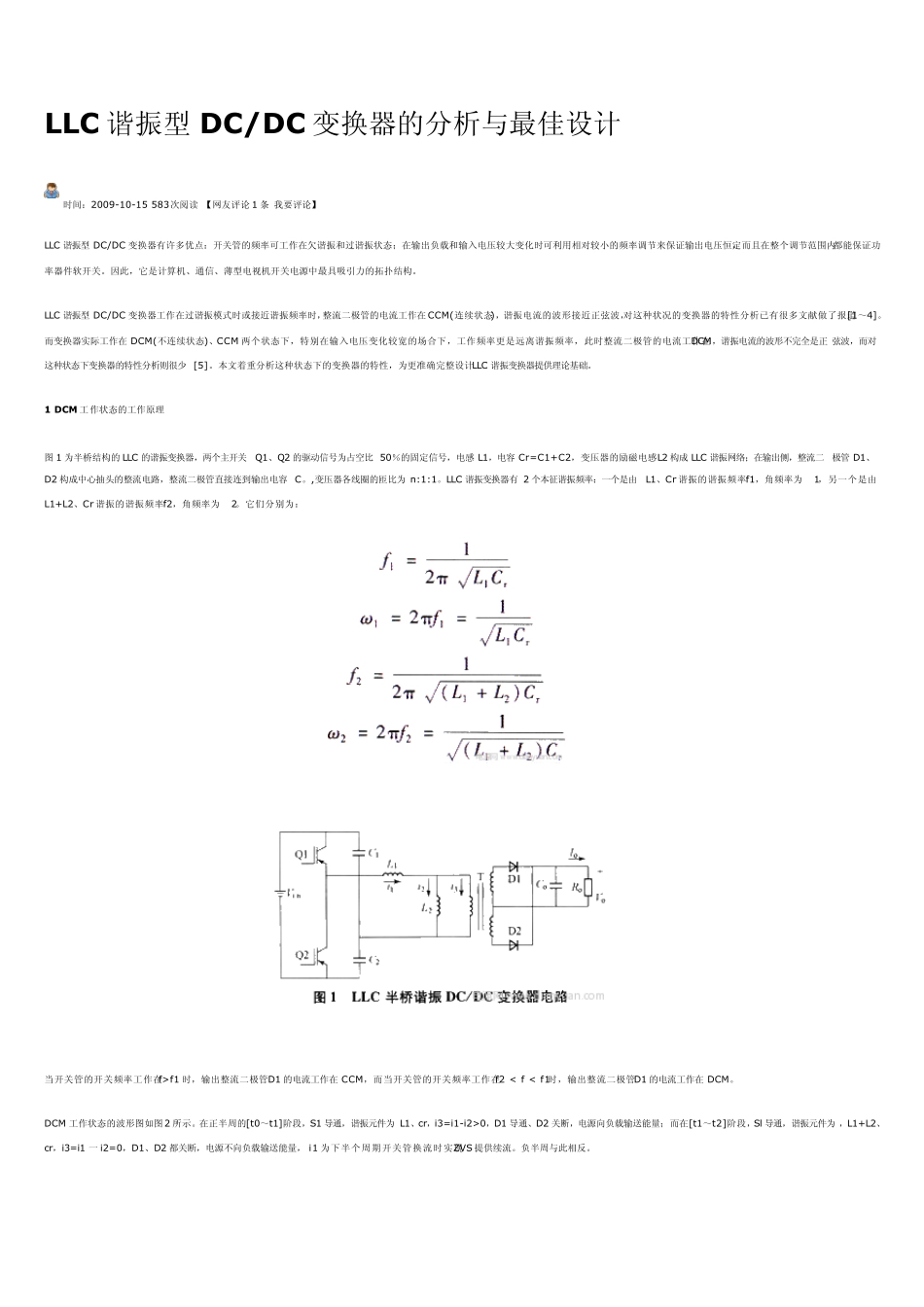

LLC 谐振型DC/DC 变换器的分析与最佳设计 时间:2009-10-15 583次阅读 【网友评论1 条 我要评论】 LLC 谐振型DC/DC 变换器有许多优点:开关管的频率可工作在欠谐振和过谐振状态;在输出负载和输入电压较大变化时可利用相对较小的频率调节来保证输出电压恒定,而且在整个调节范围内都能保证功率器件软开关。因此,它是计算机、通信、薄型电视机开关电源中最具吸引力的拓扑结构。 LLC 谐振型DC/DC 变换器工作在过谐振模式时或接近谐振频率时,整流二极管的电流工作在CCM(连续状态),谐振电流的波形接近正弦波,对这种状况的变换器的特性分析已有很多文献做了报道[1~4]。而变换器实际工作在DCM(不连续状态)、CCM 两个状态下,特别在输入电压变化较宽的场合下,工作频率更是远离谐振频率,此时整流二极管的电流工作在DCM,谐振电流的波形不完全是正 弦波,而对这种状态下变换器的特性分析则很少 [5]。本文着重分析这种状态下的变换器的特性,为更准确完整设计LLC 谐振变换器提供理论基础。 1 DCM 工作状态的工作原理 图 1 为半桥结构的LLC 的谐振变换器,两个主开关Q1、Q2 的驱动信号为占空比 50%的固定信号,电感 L1,电容 Cr=C1+C2,变压器的励磁电感L2 构成 LLC 谐振网络;在输出侧,整流二极管D1、D2 构成中心抽头的整流电路,整流二极管直接连到输出电容 C。,变压器各线圈的匝比为 n:1:1。LLC 谐振变换器有2 个本征谐振频率:一个是由L1、Cr 谐振的谐振频率f1,角频率为 ω1,另一个是由L1+L2、Cr 谐振的谐振频率f2,角频率为 ω2。它们分别为: 当开关管的开关频率工作在f>f1 时,输出整流二极管D1 的电流工作在CCM,而当开关管的开关频率工作在f2 < f < f1时,输出整流二极管D1 的电流工作在DCM。 DCM 工作状态的波形图如图2 所示。在正半周的[t0~t1]阶段,S1 导通,谐振元件为 L1、cr,i3=i1-i2>0,D1 导通、D2 关断,电源向负载输送能量;而在[t1~t2]阶段,Sl 导通,谐振元件为 ,L1+L2、cr,i3=i1 一 i2=0,D1、D2 都关断,电源不向负载输送能量,i1 为下半个周期开关管换流时实现ZVS 提供续流。负半周与此相反。 2 DCM 工作状态的分析 为了简化分析,定义归一化频率F=f/f1,品质因数Q=ω1L1/(n2R0),谐振电感比A=L2/L1。 1)励磁电流i2(ι)、谐振电流i1(t)、电容电压 Vc2(t) a)在整流二极管D1 导通期间: 式中 VCmin 为谐振电容最低电压;θ为初相角;nV0 为...
