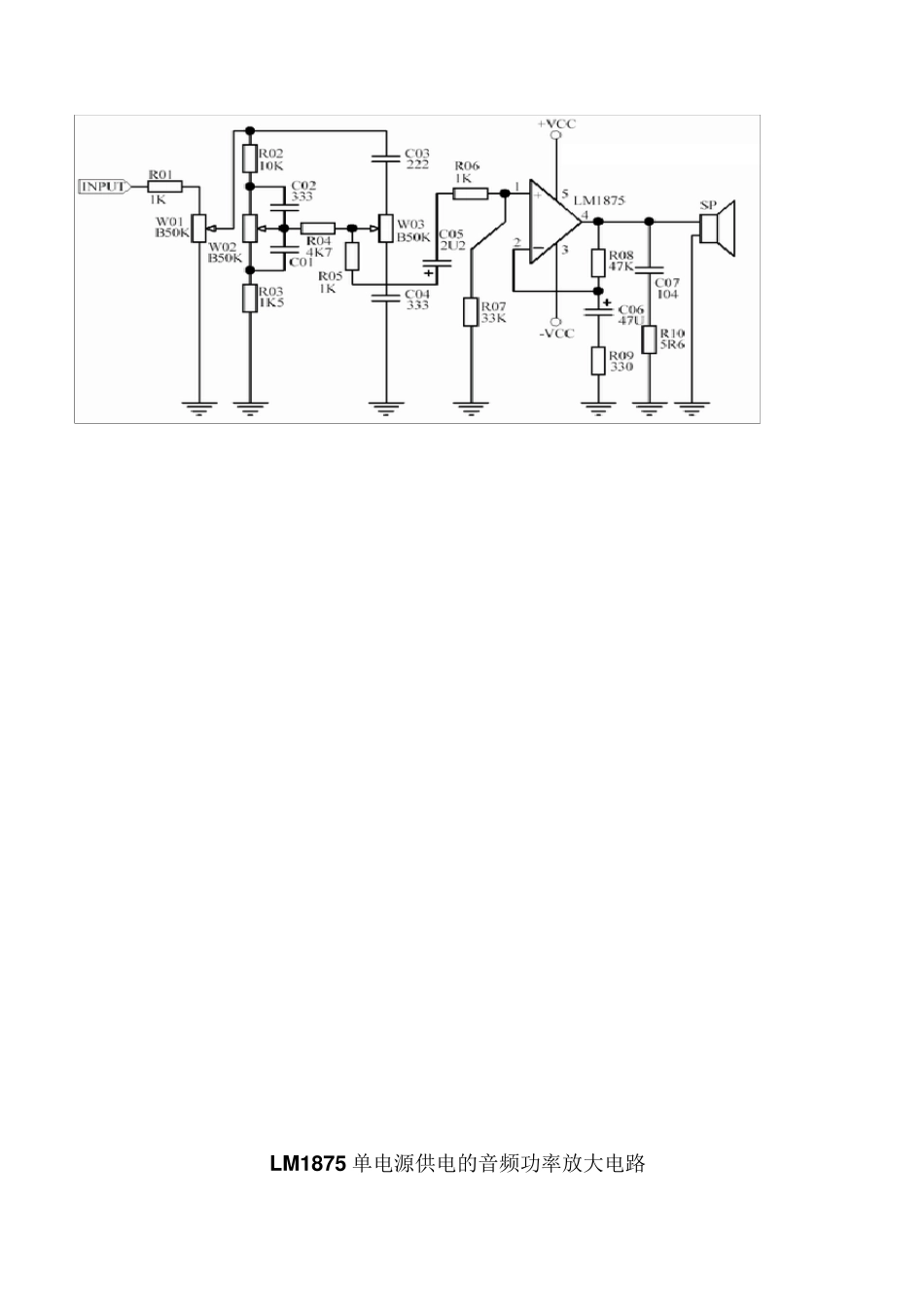

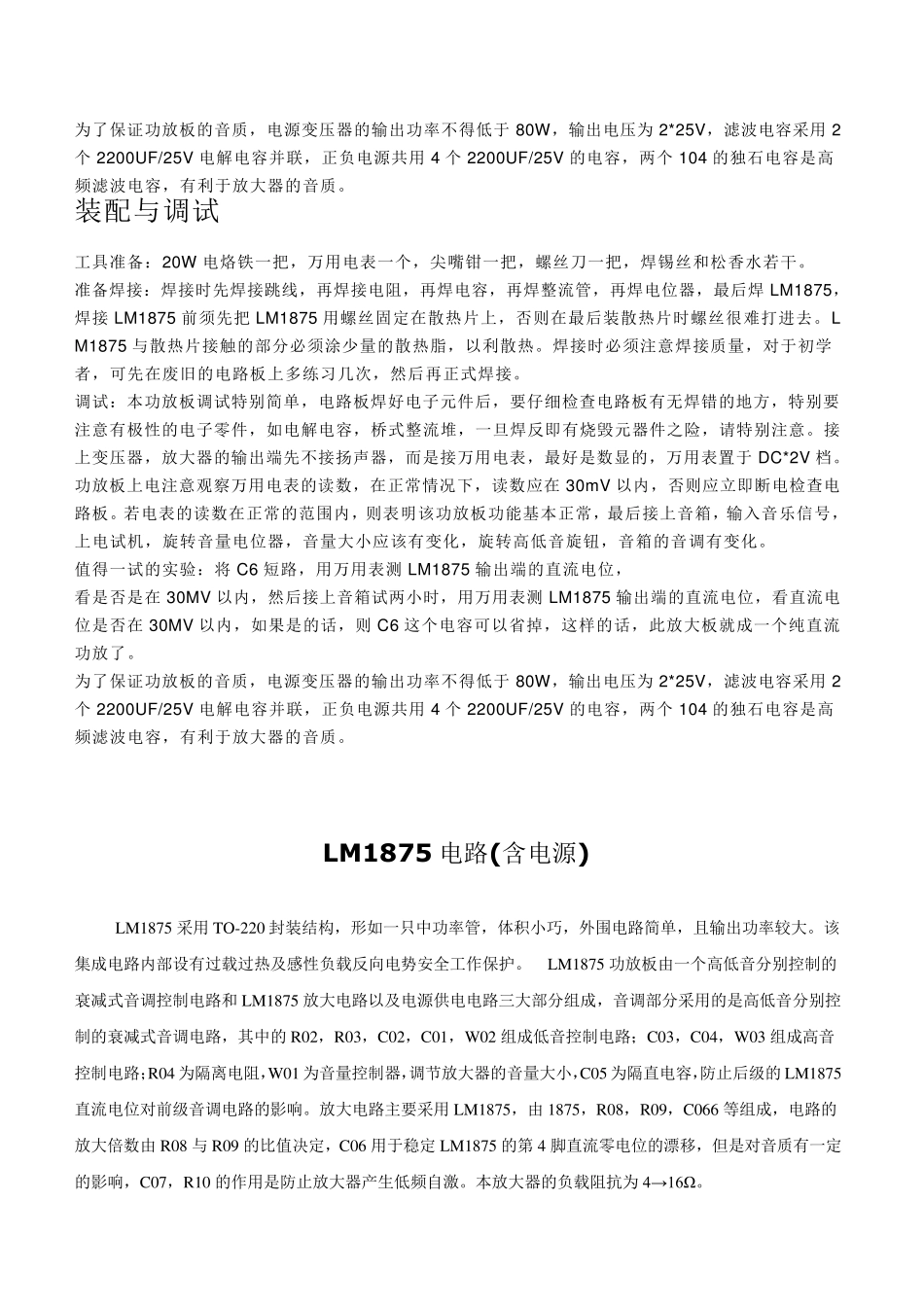

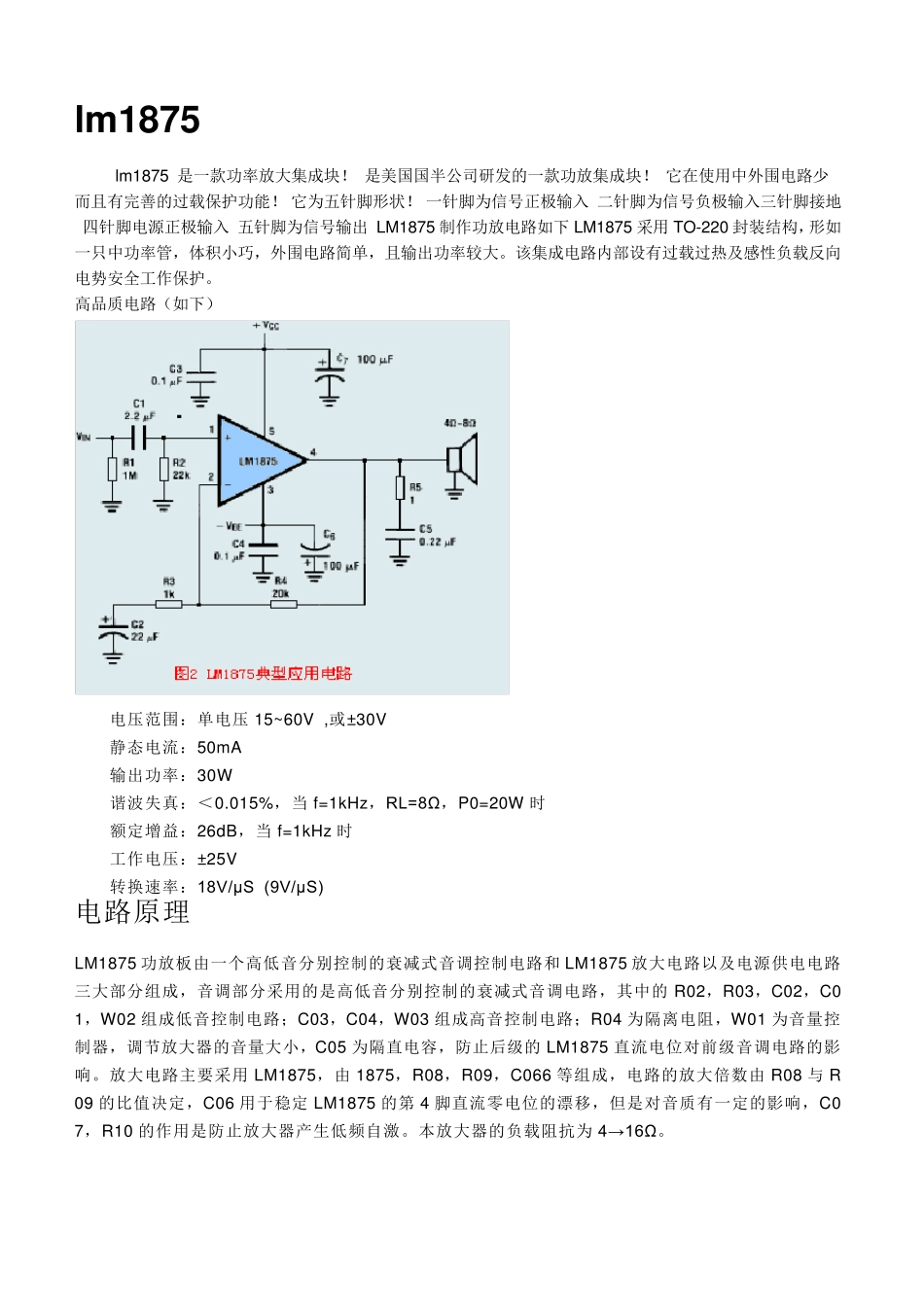

lm 1875 lm1875 是一款功率放大集成块！ 是美国国半公司研发的一款功放集成块！ 它在使用中外围电路少 而且有完善的过载保护功能！ 它为五针脚形状！ 一针脚为信号正极输入 二针脚为信号负极输入三针脚接地 四针脚电源正极输入 五针脚为信号输出 LM1875 制作功放电路如下LM1875 采用TO-220 封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。 高品质电路（如下） 电压范围：单电压 15~60V ,或±30V 静态电流：50mA 输出功率：30W 谐波失真：＜0.015%，当 f=1kHz，RL=8Ω，P0=20W 时 额定增益：26dB，当 f=1kHz 时 工作电压：±25V 转换速率：18V/μS (9V/μS) 电路原理 LM1875 功放板由一个高低音分别控制的衰减式音调控制电路和LM1875 放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02 组成低音控制电路；C03，C04，W03 组成高音控制电路；R04 为隔离电阻，W01 为音量控制器，调节放大器的音量大小，C05 为隔直电容，防止后级的LM1875 直流电位对前级音调电路的影响。放大电路主要采用LM1875，由 1875，R08，R09，C066 等组成，电路的放大倍数 由 R08 与R09 的比 值 决 定，C06 用于 稳 定 LM1875 的第4 脚直流零 电位的漂 移 ，但 是对音质有一定的影响，C07，R10 的作用是防止放大器产 生 低频 自 激 。本 放大器的负载阻抗 为4→ 16Ω。 为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采用2个2200UF/25V 电解电容并联，正负电源共用4 个2200UF/25V 的电容，两个104 的独石电容是高频滤波电容，有利于放大器的音质。 装配与调试 工具准备：20W 电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。 准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，最后焊 LM1875，焊接 LM1875 前须先把 LM1875 用螺丝固定在散热片上，否则在最后装散热片时螺丝很难打进去。LM1875 与散热片接触的部分必须涂少量的散热脂，以利散热。焊接时必须注意焊接质量，对于初学者，可先在废旧的电路板上多练习几次，然后再正式焊接。 调试：本功放板调试特别简单，电路板焊好电子元件后，要仔细检查电路板有无焊错的地方，特别要注意...
